Instalarea şi scoaterea unităţilor
Când instalaţi unităţi suplimentare, urmaţi aceste indicaţii:
●
Unitatea de disc primară Serial ATA (SATA) trebuie să fie conectată la conectorul primar albastru
închis SATA de pe placa de sistem, etichetat SATA0.
●
Conectaţi o unitate optică SATA la conectorul alb SATA de pe placa de sistem, etichetat SATA1.
●
Conectaţi unităţi de disc suplimentare SATA la următorul conector disponibil (neîncărcat) SATA
de pe placa de sistem, în ordinea următoare: SATA0, SATA1, SATA5, SATA4.
●
Încărcaţi întotdeauna conectorii albastru închis SATA0 şi alb SATA1 înaintea conectorilor albastru
deschis SATA4 şi portocaliu SATA5.
●
Conectaţi o unitate de dischetă la conectorul etichetat FLOPPY.
●
Conectaţi un cititor de cartele la conectorul USB etichetat MEDIA.
●
Sistemul nu acceptă unităţi optice Parallel ATA (PATA) sau unităţi de disc PATA.
●
Trebuie să instalaţi şuruburi de ghidare pentru a vă asigura că unităţile sunt aliniate corect în
carcasă şi fixate pe poziţie. HP a livrat şuruburi de ghidare suplimentare pentru docuri de unităţi
externe (patru şuruburi standard 6-32 şi patru şuruburi M3), instalate în partea frontală a ş
asiului,
sub rama frontală. Şuruburile standard 6-32 sunt necesare pentru unitatea de disc secundară.
Toate celelalte unităţi (cu excepţia unităţii de disc principale), utilizează şuruburi metrice M3.
Şuruburile în sistem metric furnizate de HP sunt negre, iar şuruburile standard furnizate de HP sunt
argintii. În cazul în care înlocuiţi unitatea de disc principală, trebuie să scoateţi şuruburile de ghidare
şi izolare 6-32, argintii şi albastre din vechea unitate de disc şi instalaţi-le în noua unitate de disc.

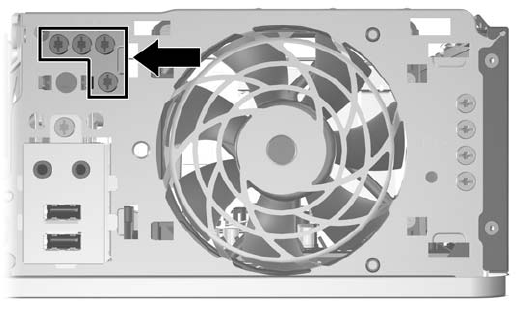

Figura 2-19 Amplasarea şuruburilor de ghidare 6-32 pentru unitatea de disc secundară
