Conexiunile de pe placa de sistem, existente pentru unităţi
Consultaţi ilustraţia şi tabelul următor, pentru identificarea componentelor plăcii de sistem.

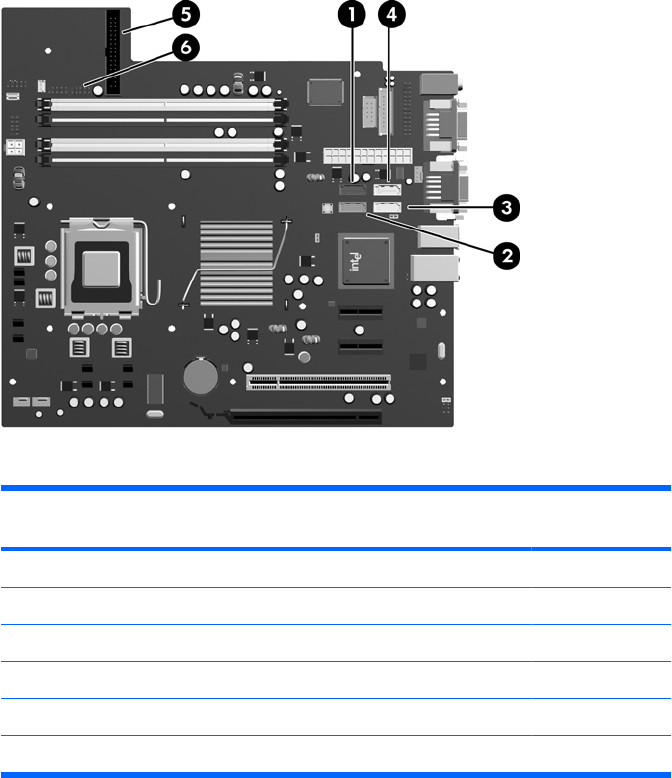

Figura 2-21 Conexiunile de pe placa de sistem, existente pentru unităţi
Tabelul 2-4 Conexiunile de pe placa de sistem, existente pentru unităţi
Nr. Conector pe placa de sistem Etichetă pe placa de
sistem
Culoare
1 SATA0 SATA0 albastru închis
2 SATA1 SATA1 alb
3 SATA4 SATA4 albastru deschis
4 SATA5 SATA5 portocaliu
5 Unitate de dischetă FLOPPY negru
6 Cititor de cartele MEDIA negru
