NOTĂ: Instalaţi şuruburi de ghidare pentru a vă asigura că unităţile sunt aliniate corect în carcasă şi
fixate pe poziţie. HP a livrat şuruburi de ghidare suplimentare pentru docuri de unităţi externe (patru
şuruburi standard 6-32 şi patru şuruburi M3), instalate în partea frontală a şasiului, sub rama frontală.
Pentru unitatea de disc secundară se utilizează şuruburi de ghidare standard 6-32. Pentru toate celelalte
unităţi (cu excepţia unităţii de disc principale) se utilizează şuruburi M3. Şuruburile M3 furnizate de HP
sunt negre, iar şuruburile 6-32 standard furnizate de HP sunt argintii. Pentru o ilustrare a modului de
amplasare a şuruburilor de ghidare, consultaţi
Instalarea şi scoaterea unităţilor, la pagina 27.
1. Pentru a scoate unitatea optică şi a avea acces la docul de 3,5 inchi pentru unitate, urmaţi
procedura din
Scoaterea unei unităţi optice, la pagina 30.
ATENŢIE: Înainte de a începe, asiguraţi-vă că computerul este oprit şi cablul de alimentare este
deconectat de la priza electrică.
2. Dacă instalaţi o unitate de dischetă sau un cititor de cartele într-un doc acoperit de o mască de
ramă, scoateţi masca frontală, apoi scoateţi masca de ramă. Pentru informaţii suplimentare,
consultaţi
Scoaterea măştilor de ramă, la pagina 12.
3. Poziţionaţi şuruburile de ghidare de pe unitate în sloturile J din docul de unitate. Apoi glisaţi unitatea
spre partea frontală a computerului, până când se fixează pe poziţie.

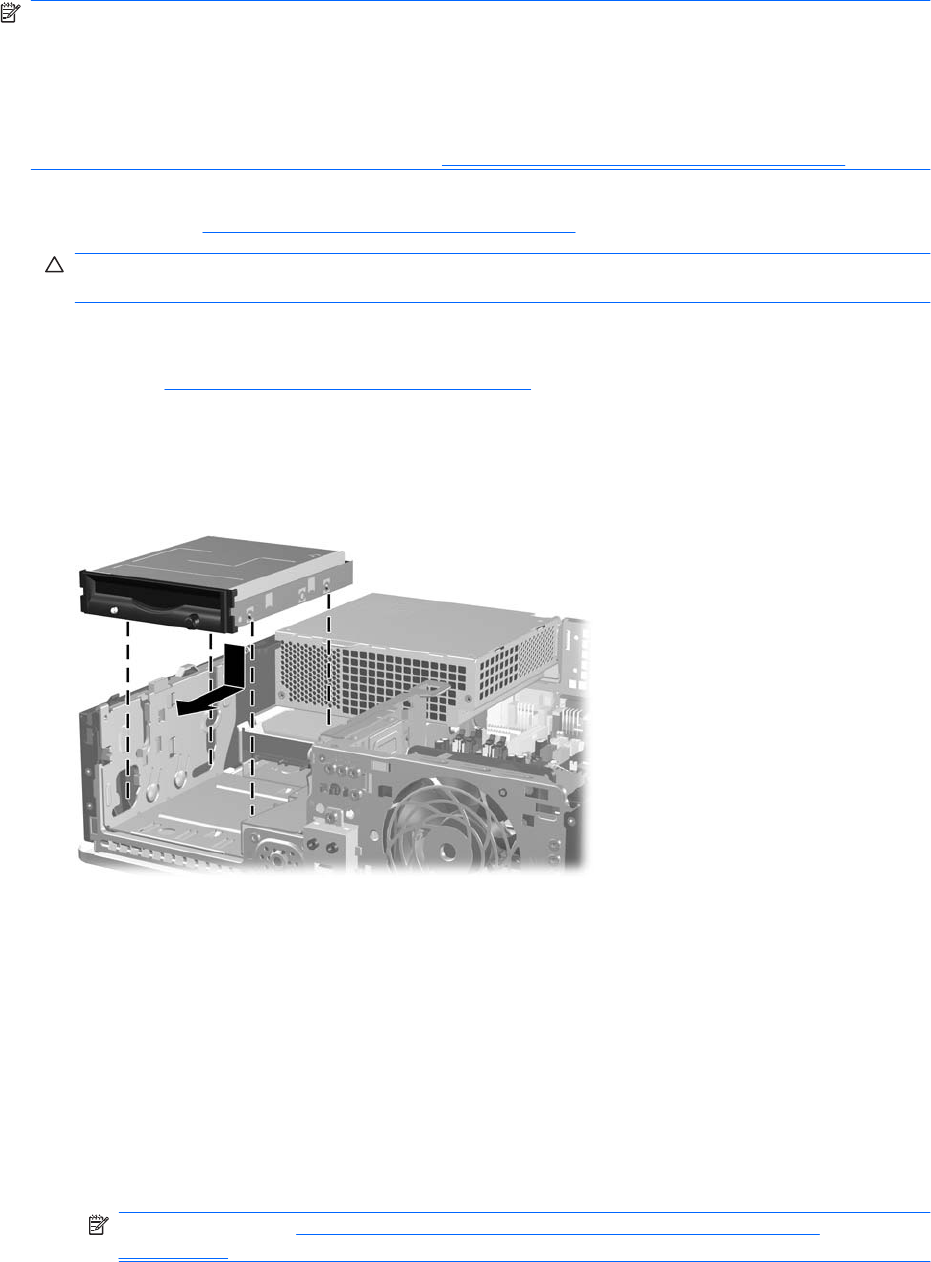

Figura 2-34 Instalarea unei unităţi în docul pentru unitate de 3,5 inch (este prezentată unitatea
de dischetă)
4. Conectaţi cablurile corespunzătoare pentru unitate:
a. Dacă instalaţi o unitate de dischetă, conectaţi cablul de alimentare şi cablul de date la partea
din spate a unităţii şi conectaţi celălalt capăt al cablului de date la conectorul de pe placa de
sistem, etichetat FLOPPY.
b. Dacă instalaţi o a doua unitate de disc, conectaţi cablul de alimentare şi cablul de date la
partea din spate a unităţii şi conectaţi celălalt capăt al cablului de date la următorul conector
disponibil (neîncărcat) SATA de pe placa de sistem, în ordinea următoare: SATA0, SATA1,
SATA5, SATA4.
c. Dacă instalaţi un cititor de cartele, conectaţi cablul USB al cititorului de cartele la conectorul
USB al plăcii de sistem etichetat MEDIA.
NOTĂ: Consultaţi Conexiunile de pe placa de sistem, existente pentru unităţi,
la pagina 29 pentru o ilustraţie a conectorilor de unităţi de pe placa de sistem.
5. Înlocuiţi unitatea optică.
