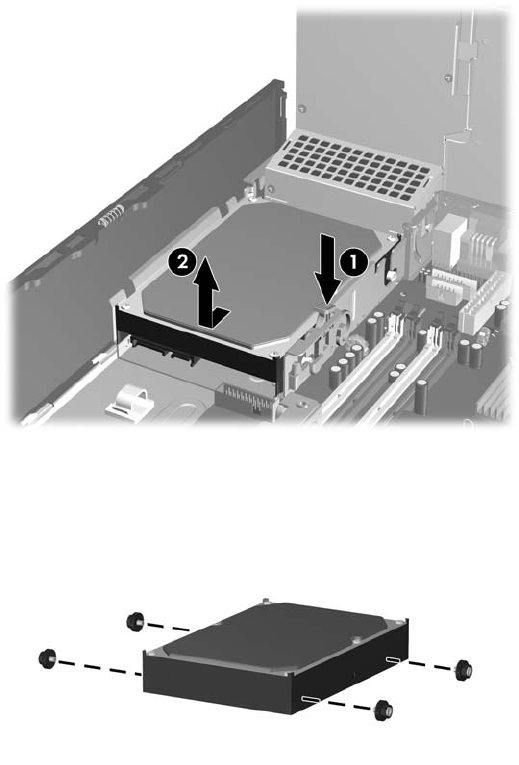

10. Apăsaţi în jos dispozitivul verde de deblocare, amplasat lângă unitatea de disc (1). În timp ţineţi în
jos dispozitivul de blocare, glisaţi spre înainte unitatea până când se opreşte, apoi ridicaţi-o în sus,
afară din doc (2).
Figura 2-38 Scoaterea unităţii de disc
11. Pentru a instala o unitate de disc, trebuie să transferaţi şuruburile de ghidare şi izolare argintii şi
albastre de la vechea unitate de disc la noua unitate de disc.
Figura 2-39 Instalarea şuruburilor de ghidare la unitatea de disc
42 Capitolul 2 Efectuarea de upgrade pentru sistemul hardware ROWW
