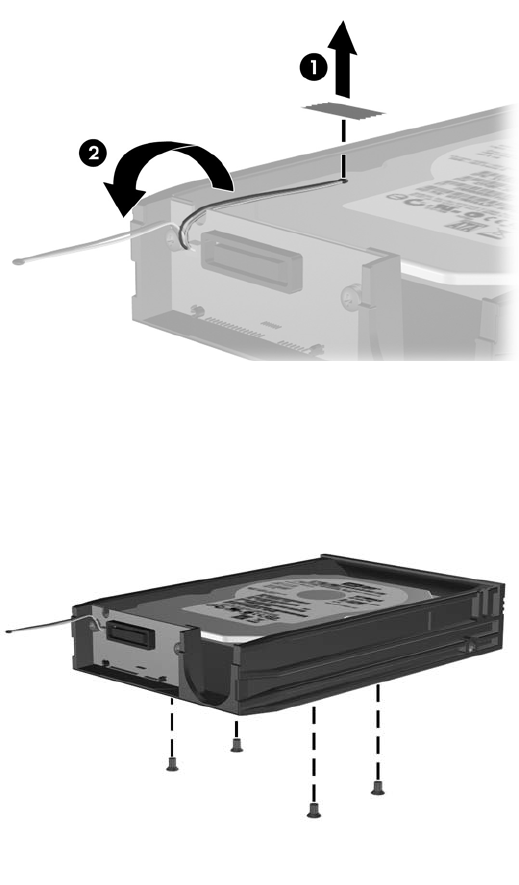

3. Scoateţi folia adezivă care fixează senzorul termic pe partea superioară a unităţii de disc (1) şi
mutaţi senzorul termic în afara suportului (2).
Figura 2-42 Scoaterea senzorului termic
4. Scoateţi cele patru şuruburi din partea de jos a suportului unităţii de disc.
Figura 2-43 Scoaterea şuruburilor de siguranţă
ROWW Instalarea şi scoaterea unităţilor 45
