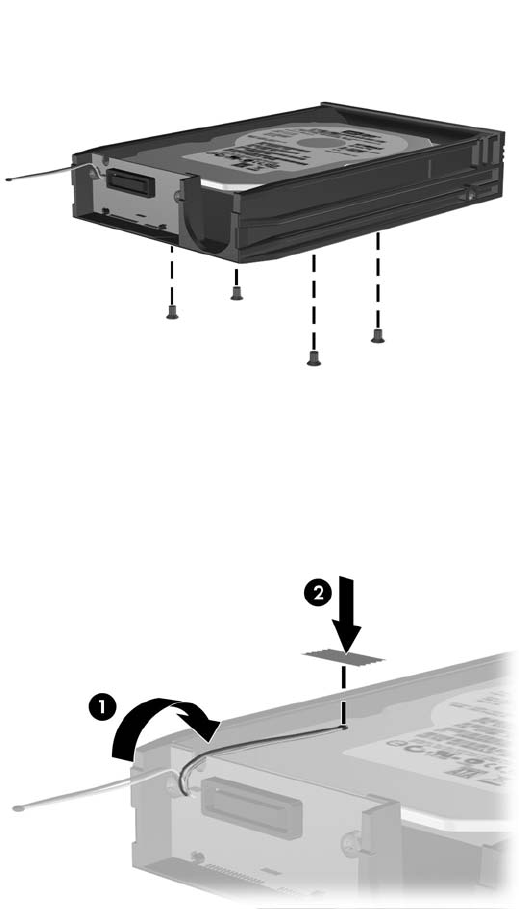

7. Montaţi la loc cele patru şuruburi din partea de jos a suportului, pentru a fixa unitatea pe poziţie.
Figura 2-46 Montarea şuruburilor de siguranţă
8. Plasaţi senzorul termic pe partea superioară a unităţii de disc, într-o poziţie în care nu este acoperită
eticheta (1) şi fixaţi cu bandă adezivă senzorul termic pe partea superioară a unităţii de disc (2).
Figura 2-47 Montarea senzorului termic
ROWW Instalarea şi scoaterea unităţilor 47
