Securitatea ramei frontale
Rama frontală poate fi blocată pe poziţie prin instalarea unui şurub de securitate furnizat de HP.
Şurubul de securitate este amplasat pe canalul de ventilaţie din interiorul şasiului. Pentru a bloca rama
frontală, scoateţi şurubul de securitate din canalul de ventilaţie (1) şi instalaţi-l prin cadrul şasiului în
rama frontală (2).

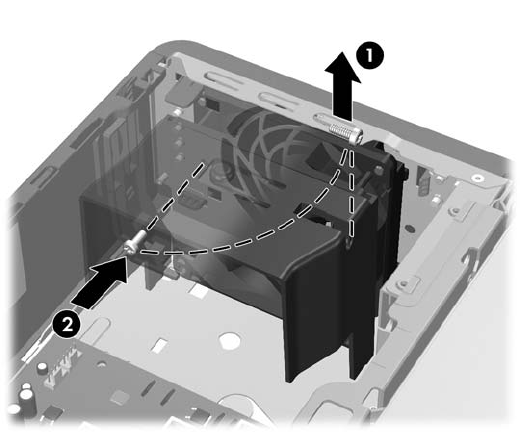

Figura C-7 Instalarea şurubului de securitate pentru rama frontală
58 Anexa C Dispozitive de securitate externe ROWW
