Componentele de pe panoul frontal
Configuraţia unităţii poate varia după model.

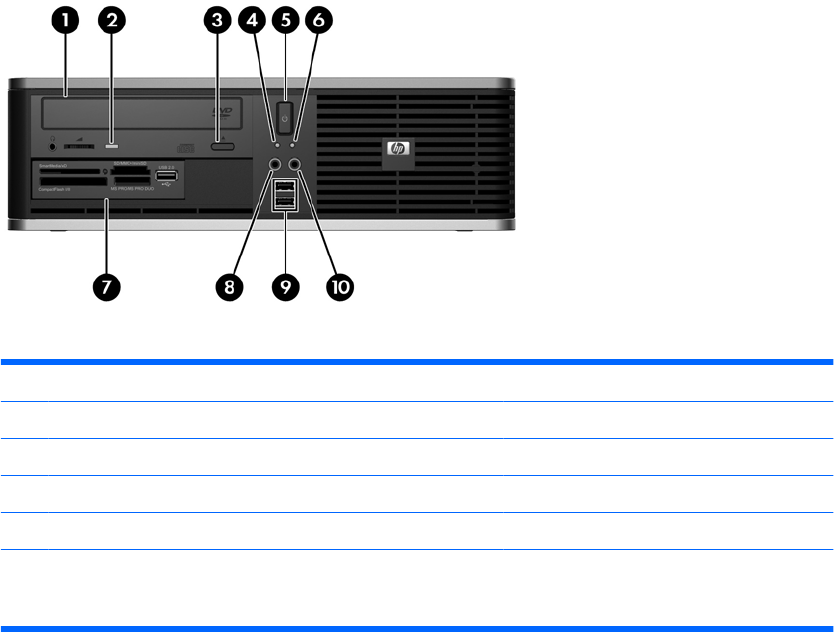

Figura 1-2 Componentele de pe panoul frontal
Tabelul 1-1 Componentele de pe panoul frontal
1 Unitate optică de 5,25 inch
1
6 Indicator luminos pentru alimentare
2 Indicator luminos de activitate a unităţii optice 7 Cititor de cartele de 3,5 inch (opţional)
2
3 Buton de evacuare ale unităţilor optice 8 Conector pentru microfon
4 Indicator luminos pentru activitatea unităţii de disc 9 Porturi USB (Universal Serial Bus)
5 Buton de alimentare cu două stări 10 Conector pentru căşti
NOTĂ: Indicatorul luminos pentru alimentare luminează în mod normal verde, când alimentarea este activată. Dacă
indicatorul clipeşte în roşu, există o problemă la computer şi acesta afişează un cod de diagnosticare. Pentru a
interpreta codul, consultaţi Troubleshooting Guide (Ghid de depanare).
1
Unele modele sunt configurate cu o mască de ramă, care acoperă acest doc.
2
Unele modele sunt configurate cu unitate de dischetă în docul extern pentru unitatea de 3,5 inch. La alte modele, acest doc
este acoperit cu o mască de ramă.
