Hardware Reference Guide - dc5800 Small Form Factor Model

b.
หากตองการจะถอดการด PCI แบบมาตรฐาน ใหจับปลายทั้งสองขางของการด แลวคอยๆ โยกการดจนสวนที่
เชื่อมตอหลุดจากซ็อกเก็ต ดึงการดเอ็กซแพนชันขึ้นตรงๆ ใหหลุดออกจากซ็อกเก็ต (1) จากนั้นขยับเลื่อนออกจาก
ภายในโครงเครื่อง (2) เพื่อใหการดหลุดออกจากกรอบของโครงเครื่อง ระวังอยาใหการดขูดขีดกับสวนประกอบ
ภายในอื่นๆ

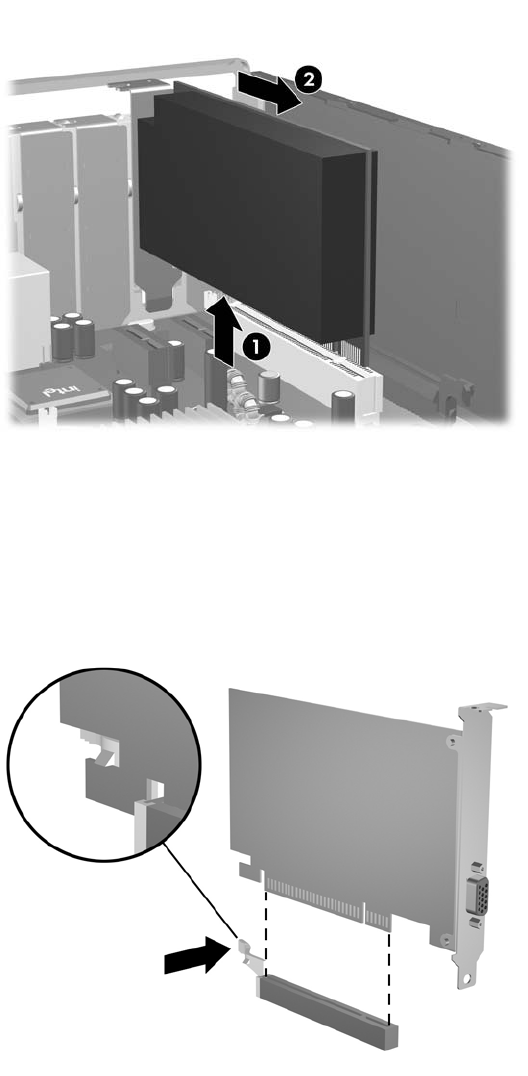

ภาพ 2-14 การถอดการด PCI เอ็กซแพนชันมาตรฐาน
c.
หากคุณกําลังถอดการด PCI Express x16 ใหดึงแขนยึดที่ดานหลังของซ็อกเก็ตการดเอ็กซแพนชันใหกางออก
จากการด และคอยๆ โยกการดจนกระทั่งขั้วตอหลุดออกจากซ็อกเก็ต ดึงการดเอ็กซแพนชันขึ้นตรงๆ ใหหลุดออก
จากซ็อกเก็ต จากนั้นขยับเลื่อนออกจากภายในโครงเครื่อง เพื่อใหการดหลุดออกจากกรอบของโครงเครื่อง ระวัง
อยาใหการดขูดขีดกับสวนประกอบภายในอื่นๆ
ภาพ 2-15 การถอดการดเอ็
กซแพนชัน PCI Express x16
10. เก็บการดที่ถอดออกมาไวในหีบหอที่ปองกันไฟฟาสถิต
