Hardware Reference Guide - dc5800 Small Form Factor Model

8. ปฏิบัติตามขั้นตอนตอไปนี้ใหเสร็จสมบูรณเพื่อเปลี่ยนแบตเตอรี่ ทั้งนี้ขึ้นอยูกับประเภทของที่ใสแบตเตอรี่บนเมนบอรด
ประเภท 1
a.
ยกแบตเตอรี่ออกจากที่ใสแบตเตอรี่

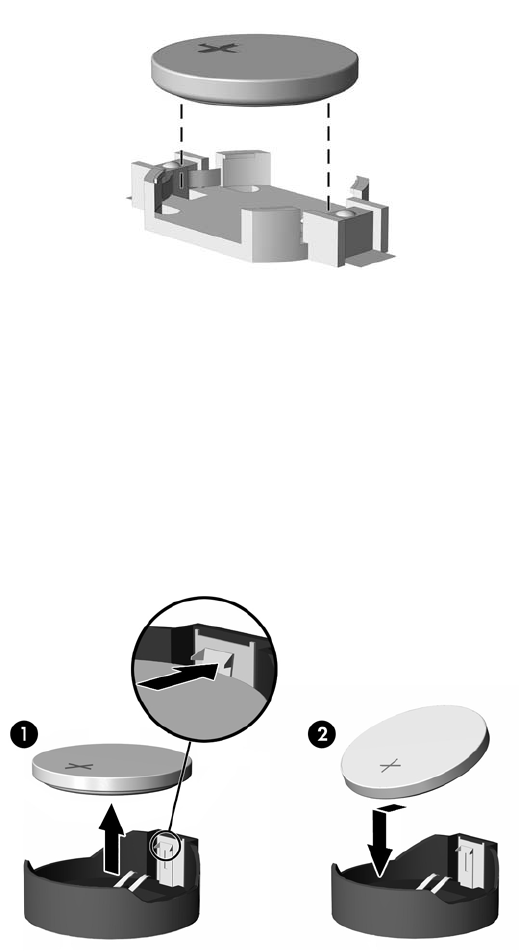

ภาพ B-1 การถอดแบตเตอรี่แบบเหรียญ (ประเภท 1)
b.
เลื่อนแบตเตอรี่สําหรับเปลี่ยนใหเขาที่ โดยใหขั้วบวกอยูดานบน ที่ใสแบตเตอรี่จะยึดแบตเตอรี่ไวในตําแหนงที่
เหมาะสมใหโดยอัตโนมัติ
ประเภท 2
a.
ในการถอดแบตเตอรี่ออกจากที่ใส ใหบีบคลิปโลหะที่ยื่นโผลขอบดานหนึ่งของแบตเตอรี่เอาไว เมื่อแบตเตอรี่หลุด
ออกจากที่ใส ใหดึงแบตเตอรี่ออก (1)
b.
ในการใสแบตเตอรี่ใหม ใหเลื่อนขอบของแบตเตอรี่ใหมใหอยูใตขอบของที่ใส โดยใหขั้วบวกอยูดานบน ดันขอบ
อี
กดานของแบตเตอรี่ลงจนขาโลหะปดลงบนขอบอีกดานของแบตเตอรี่ (2)
ภาพ B-2 การถอดและการเปลี่ยนแบตเตอรี่แบบเหรียญ (ประเภท 2)
ประเภท 3
a.
งางคลิปหนีบ (1) ที่ยึดแบตเตอรี่ และถอดแบตเตอรี่ออก (2)
48 ภาคผนวก B การเปลี่ยนแบตเตอรี่
