Komponen Panel Belakang

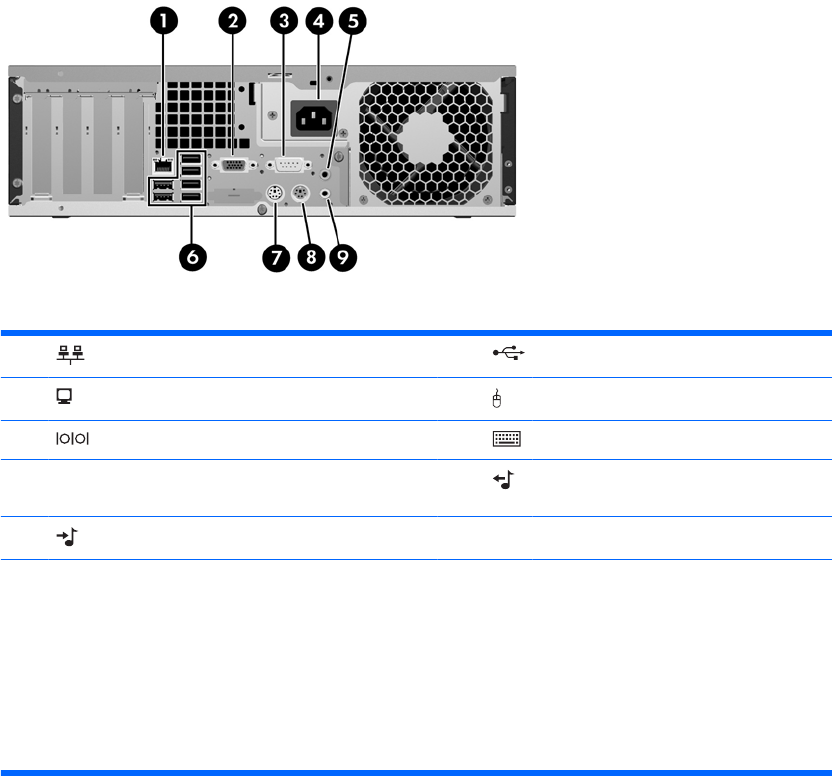

Gambar 1-4 Komponen Panel Belakang
Tabel 1-3 Komponen Panel Belakang
1 Konektor Jaringan RJ-45 6 Universal Serial Bus (USB)
2 Konektor Monitor VGA 7 Konektor Mouse PS/2 (hijau)
3 Konektor Serial 8 Konektor Keyboard PS/2 (ungu)
4 Konektor Kabel Daya 9 Konektor keluaran untuk perangkat
audio (hijau)
5 Konektor Masukan Audio (biru)
CATATAN: Susunan dan jumlah konektor mungkin bervariasi sesuai model.
Konektor masukan audio dapat ditetapkan ulang sebagai konektor mikrofon pada panel kontrol driver audio.
Konektor monitor pada papan sistem tidak aktif jika kartu grafis PCI Express x16 terpasang pada komputer.
Jika kartu grafis PCI atau PCI Express x1 dipasang, konektor pada kartu dan papan sistem dapat digunakan secara
bersamaan. Beberapa pengaturan mungkin harus diubah dalam Computer Setup agar dapat menggunakan kedua
konektor tersebut. Untuk informasi lebih lanjut tentang pengaturan pengontrol VGA boot, lihat Panduan Computer
Setup (F10) Utility.
