Melepaskan Bezel Depan
1. Lepaskan/buka semua perangkat pengaman yang menghalangi Anda untuk membuka komputer.
2. Lepaskan semua media yang dapat dilepas, seperti disket atau compact disc, dari komputer.
3. Matikan komputer dengan benar dari sistem operasi, lalu matikan semua perangkat eksternal.
4. Lepaskan kabel daya dari stopkontak dan lepaskan semua perangkat eksternal.
PERHATIAN: Terlepas dari status daya aktif, tegangan akan selalu mengalir selama sistem
tersambung ke stopkontak AC yang aktif. Anda harus melepaskan kabel daya untuk mencegah
kerusakan pada komponen internal komputer.
5. Lepas panel akses.
6. Angkat pengait hijau di belakang sisi kanan paling atas bezel, kemudian tekan ke bawah pada
pengait di belakang sisi kanan paling bawah bezel (1), kemudian tarik sisi kanan bezel menjauhi
chassis (2), lanjutkan dengan sisi kiri.

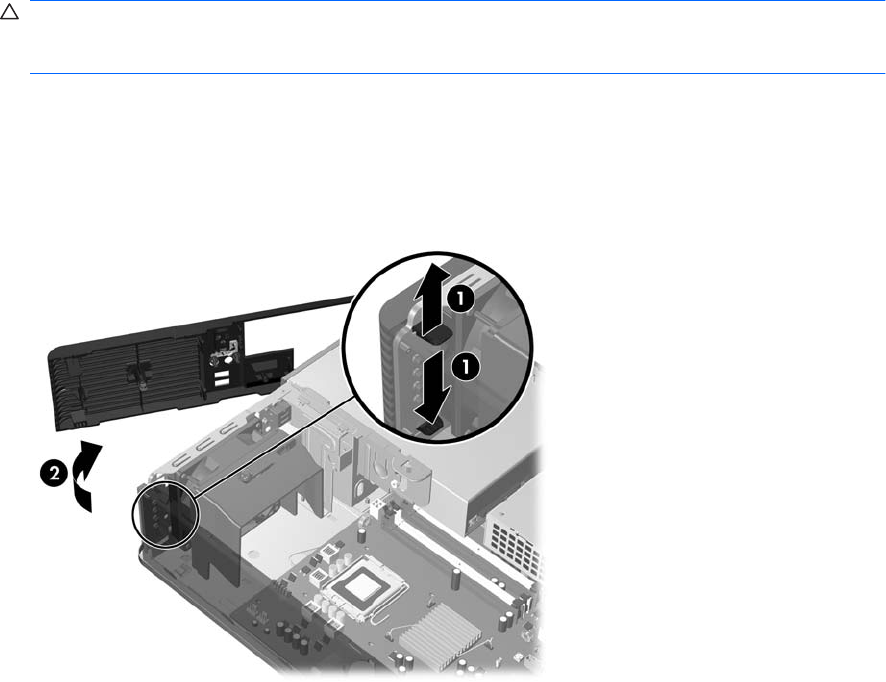

Gambar 2-3 Melepaskan Bezel Depan
IDWW Melepaskan Bezel Depan 11
