Melepaskan Bezel Kosong
Beberapa model tertentu dilengkapi bezel kosong yang menutup ruang drive eksternal 3,5 inci dan
5,25 inci yang perlu dilepaskan sebelum memasang drive. Untuk melepaskan bezel kosong:
1. Lepaskan bezel depan.
2. Untuk melepaskan bezel kosong 3,5 inci, dorong kedua tonjolan lainnya yang menahan bezel
kosong pada tempatnya ke arah tepi kanan luar bezel (1) kemudian geser bezel kosong ke kanan
untuk melepaskannya (2).

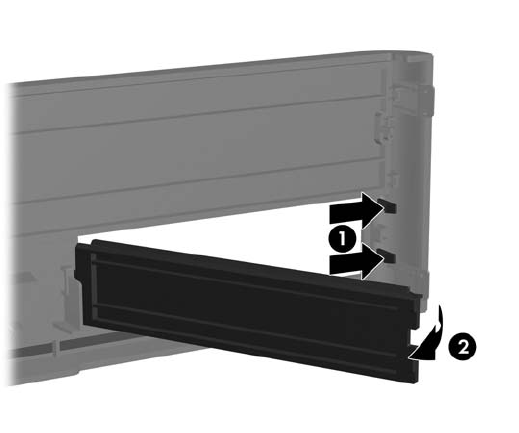

Gambar 2-4 Melepaskan Bezel Kosong Drive 3,5 inci
12 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
