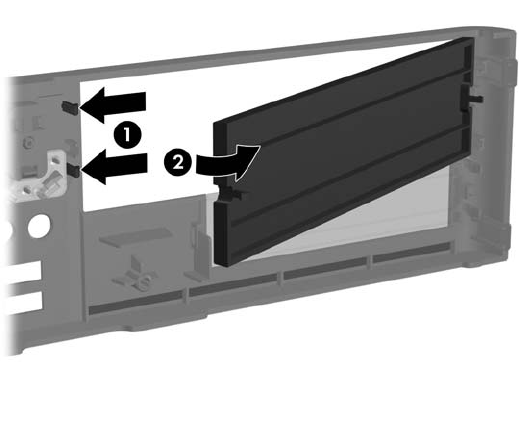

3. Untuk melepaskan bezel kosong 5,25 inci, dorong kedua tonjolan lainnya yang menahan bezel
kosong pada tempatnya ke arah tepi kiri luar bezel (1) kemudian tarik bezel kosong ke arah dalam
untuk melepaskannya (2).
Gambar 2-5 Melepaskan Bezel Kosong Drive 5,25 inci
4. Memasang kembali bezel depan
IDWW Melepaskan Bezel Kosong 13
