Menggunakan Komputer Small Form Factor pada posisi
vertikal
Komputer Small Form Factor dapat digunakan pada posisi vertikal. Pelat logo HP pada bezel depan
dapat disesuaikan untuk posisi horizontal atau vertikal.
1. Lepaskan/buka semua perangkat pengaman yang menghalangi Anda untuk membuka komputer.
2. Lepaskan semua media yang dapat dilepas, seperti disket atau compact disc, dari komputer.
3. Matikan komputer dengan benar dari sistem operasi, lalu matikan semua perangkat eksternal.
4. Lepaskan kabel daya dari stopkontak dan lepaskan semua perangkat eksternal.
PERHATIAN: Terlepas dari status daya aktif, tegangan akan selalu mengalir selama sistem
tersambung ke stopkontak AC yang aktif. Anda harus melepaskan kabel daya untuk mencegah
kerusakan pada komponen internal komputer.
5. Lepas panel akses.
6. Lepaskan bezel depan.
7. Tekan kedua tepi tonjolan di bagian belakang pelat logo lalu dorong masuk tonjolan tersebut ke
arah depan bezel (2).
8. Putar pelat 90 derajat (3) lalu tarik tonjolan keluar untuk mengunci pelat logo pada tempatnya.

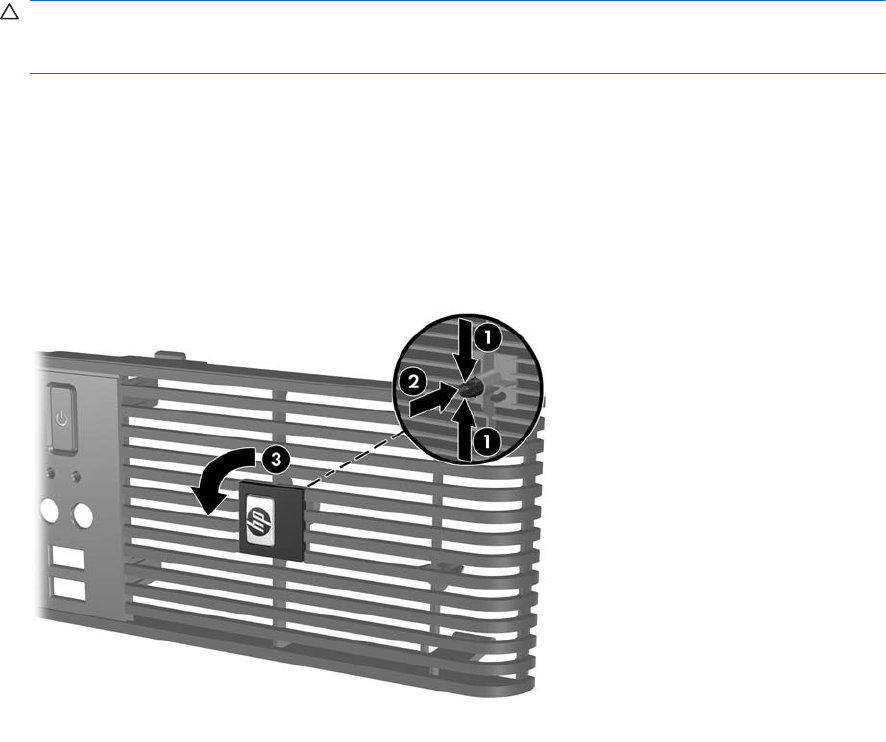

Gambar 2-7 Memutar Pelat Logo HP
9. Memasang kembali bezel depan
10. Pasang kembali panel akses.
