Hardware Reference Guide - dc7800 Small Form Factor Model

Mengisi Soket DIMM
Terdapat empat soket DIMM pada papan sistem, dengan dua soket per saluran. Soket tersebut berlabel
XMM1, XMM2, XMM3, dan XMM4. Soket XMM1 dan XMM2 beroperasi pada memori saluran A. Soket
XMM3 dan XMM4 beroperasi pada saluran memori B.

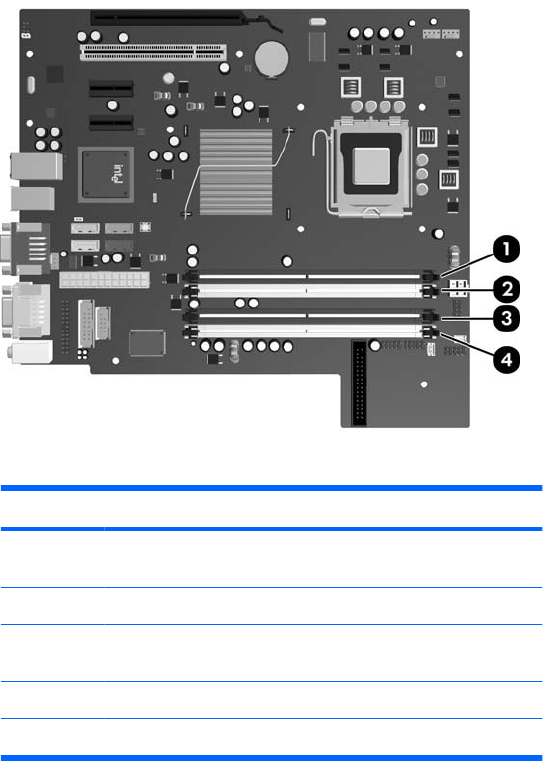

Gambar 2-9 Lokasi Soket DIMM
Tabel 2-1 Lokasi Soket DIMM
Item Keterangan Warna Soket
1 Soket DIMM XMM1, Saluran A (isi
terlebih dahulu)
Hitam
2 Soket DIMM XMM2, Saluran A Putih
3 Soket DIMM XMM3, Saluran B (isi
kemudian)
Hitam
4 Soket DIMM XMM4, Saluran B Putih
CATATAN: DIMM harus diletakkan pada soket XMM1.
Sistem akan secara otomatis beroperasi dalam mode kanal tunggal, mode kanal ganda, atau mode flex,
tergantung cara pemasangan DIMM.
●
Sistem akan beroperasi dalam mode saluran tunggal jika soket DIMM diisi hanya dalam satu
saluran saja.
●
Sistem akan beroperasi dalam mode saluran ganda berperforma tinggi jika kapasitas memori total
DIMM pada Saluran A sama dengan kapasitas memori total DIMM pada Saluran B. Teknologi dan
lebar perangkat dapat bervariasi antara saluran tersebut. Misalnya, jika Saluran A diisi dengan dua
DIMM 512MB dan Saluran B diisi dengan satu DIMM 1GB, sistem akan beroperasi dalam mode
saluran ganda.
●
Sistem akan beroperasi dalam mode flex jika kapasitas total memori DIMM pada Saluran A tidak
sama dengan kapasitas total memori DIMM pada Saluran B. Dalam mode flex, saluran yang diisi
dengan lebih sedikit memori menentukan jumlah total memori yang ditetapkan untuk saluran ganda
18 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
