Melepaskan atau Memasang Kartu Ekspansi
Komputer memiliki satu slot ekspansi PCI profil rendah yang dapat digunakan untuk kartu ekspansi
dengan panjang 17,46 cm (6,875 inci). Komputer juga dilengkapi dua slot ekspansi PCI Express x1 dan
satu slot ekspansi PCI Express x16.
CATATAN: Slot PCI dan PCI Express hanya mendukung kartu profil rendah.

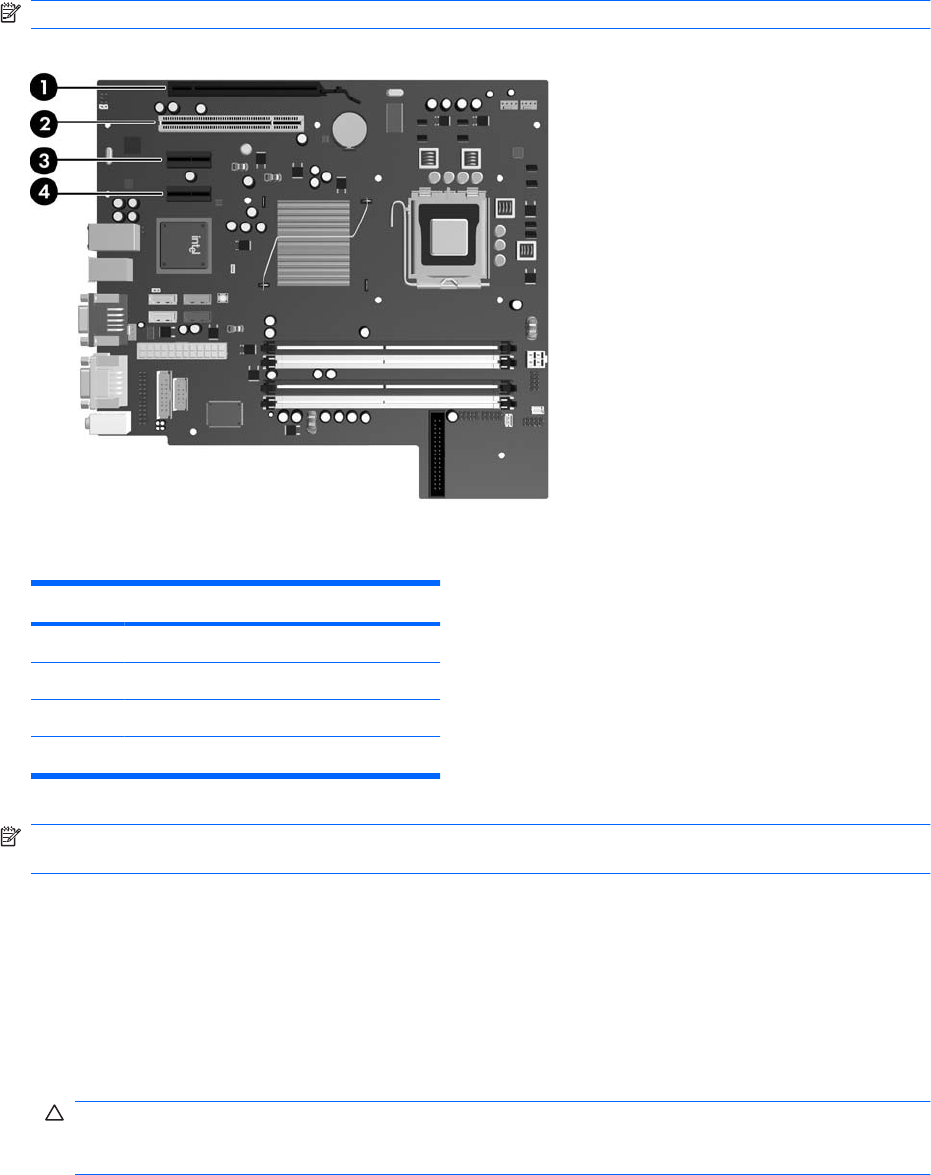

Gambar 2-11 Lokasi Lubang Ekspansi
Tabel 2-2 Lokasi Slot Ekspansi
Item Keterangan
1 Slot ekspansi PCI Express x16
2 Slot ekspansi PCI
3 Lubang ekspansi PCI Express xl
4 Lubang ekspansi PCI Express xl
CATATAN: Anda dapat memasang kartu ekspansi PCI Express x1, x4, x8, atau x16 pada slot
ekspansi PCI Express x16.
Cara memasang kartu ekspansi:
1. Lepaskan/buka semua perangkat pengaman yang menghalangi Anda untuk membuka komputer.
2. Lepaskan semua media yang dapat dilepas, seperti disket atau compact disc, dari komputer.
3. Matikan komputer dengan benar dari sistem operasi, lalu matikan semua perangkat eksternal.
4. Lepaskan kabel daya dari stopkontak, kemudian lepaskan semua perangkat eksternal.
PERHATIAN: Terlepas dari status daya aktif, tegangan selalu ada selama sistem tersambung
ke stopkontak AC yang aktif. Anda harus melepaskan kabel daya untuk mencegah kerusakan pada
komponen internal komputer.
