b. Untuk melepaskan kartu ekspansi PCI standar, pegang kartu pada setiap ujungnya, kemudian
dengan hati-hati goyangkan kartu ke belakang dan ke depan hingga konektor terlepas dari
soketnya. Tarik kartu ekspansi secara lurus ke atas dari soket (1), kemudian menjauhi bagian
dalam chassis (2) hingga kartu terlepas dari rangka chassis. Pastikan agar kartu tidak
menyentuh komponen lainnya.

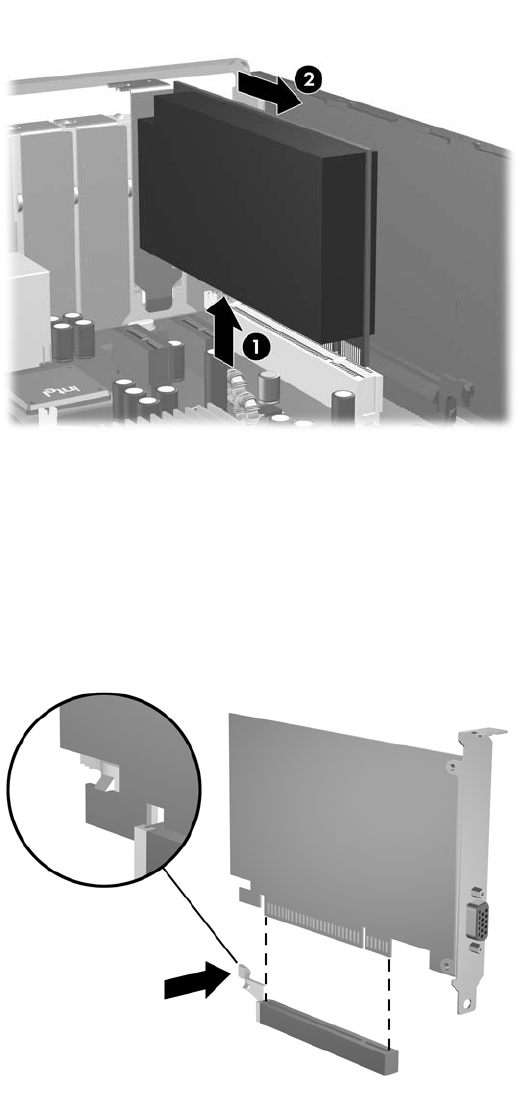

Gambar 2-14 Melepaskan Kartu Ekspansi PCI Standar
c. Saat melepaskan kartu PCI Express x16, tarik bagian pegangan di belakang soket ekspansi
menjauhi kartu, kemudian dengan perlahan goyangkan kartu ke belakang dan ke depan
hingga konektor terlepas dari soketnya. Tarik kartu ekspansi secara lurus ke atas dari soket,
kemudian menjauhi bagian dalam chassis hingga kartu terlepas dari rangka chassis. Pastikan
agar kartu tidak menyentuh komponen lainnya.
Gambar 2-15 Melepaskan Kartu Ekspansi PCI Express x16
24 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
