13. Putar kunci penutup lubang sehingga kembali pada tempatnya agar kartu ekspansi terpasang
dengan aman.

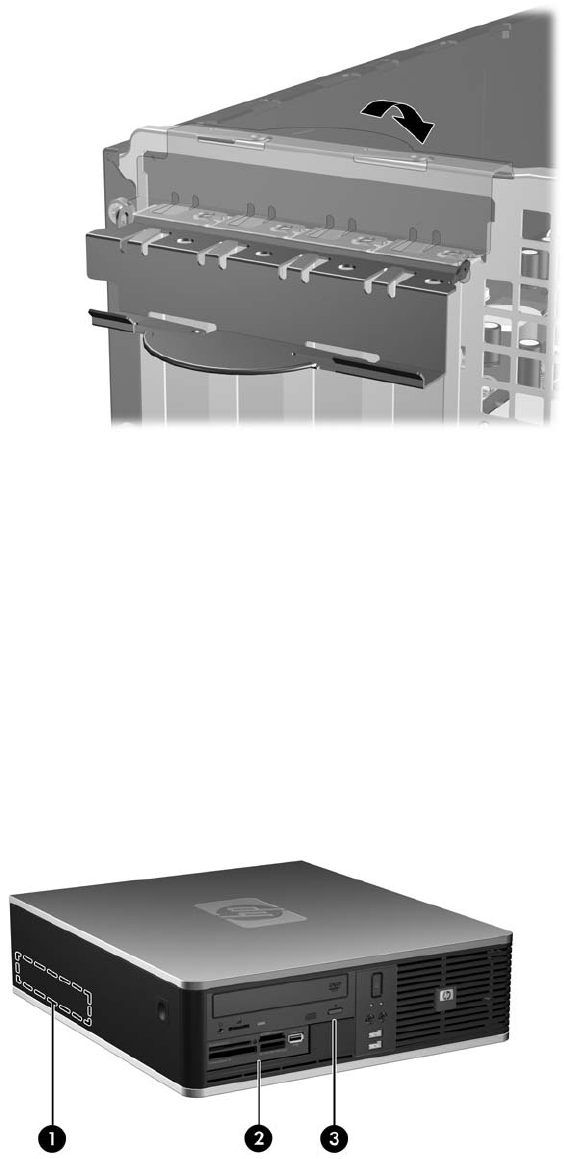

Gambar 2-17 Menutup Penahan Slot Ekspansi
14. Bila perlu, sambungkan kabel eksternal ke kartu yang terpasang. Atau, sambungkan kabel internal
ke papan sistem.
15. Pasang kembali panel akses.
16. Jika digunakan, pasang kembali komputer pada dudukan.
17. Pasang kembali kabel daya ke stopkontak, kemudian hidupkan komputer.
18. Kunci semua perangkat pengaman yang dibuka ketika panel akses dilepaskan.
19. Lakukan konfigurasi ulang komputer, jika perlu. Lihat petunjuk tentang cara menggunakan
Computer Setup dalam Panduan Computer Setup (F10) Utility.
Posisi Drive
Gambar 2-18 Posisi Drive
26 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
