Memasang dan Melepaskan Drive
Bila memasang drive tambahan, ikuti panduan berikut:
●
Hard drive SATA (Serial ATA) primer harus dihubungkan ke pengontrol konektor biru SATA primer
pada papan sistem yang berlabel SATA0.
●
Hubungkan drive optik SATA pertama ke konektor putih SATA pada papan sistem berlabel SATA1.
●
Sambungkan hard drive SATA tambahan ke konektor SATA yang tersedia (kosong) berikutnya
pada papan sistem dengan urutan berikut: SATA 0, SATA 1, SATA 5, SATA 4.
●
Selalu isi konektor SATA0 biru tua dan SATA1 putih sebelum konektor SATA4 biru muda dan
konektor SATA5 oranye.
●
Hubungkan drive disket ke konektor berlabel FLOPPY.
●
Hubungkan pembaca kartu media ke konektor USB yang berlabel MEDIA.
●
Sistem tidak mendukung drive optik PATA (Parallel ATA) atau hard drive PATA.
●
Anda harus memasang sekrup pemandu untuk memastikan drive terpasang dengan benar dalam
rangka drive dan terkunci pada tempatnya. HP menyediakan sekrup pemandu tambahan untuk
ruang drive eksternal (empat sekrup standar 6-32 dan empat sekrup metrik M3), yang dipasang di
bagian depan rangka, di bawah bezel depan. Sekrup standar 6-32 diperlukan untuk hard drive
sekunder. Semua drive lainnya (kecuali hard drive primer) menggunakan sekrup metrik M3. Sekrup
metrik yang disediakan oleh HP berwarna hitam dan sekrup standar yang disediakan oleh HP
berwarna perak. Jika mengganti hard drive primer, Anda harus melepaskan keempat sekrup
pemandu pemasangan sekat 6-32 warna perak dan biru dari hard drive lama dan memasangnya
dalam hard drive baru.

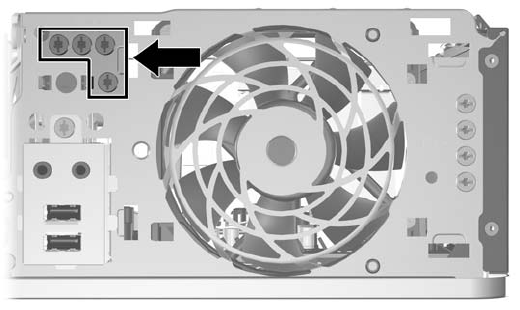

Gambar 2-19 Lokasi Sekrup Pemandu 6-32 Hard Drive Sekunder.
