Sambungan Drive Papan Sistem
Lihat gambar dan tabel berikut untuk mengenali konektor drive papan sistem.

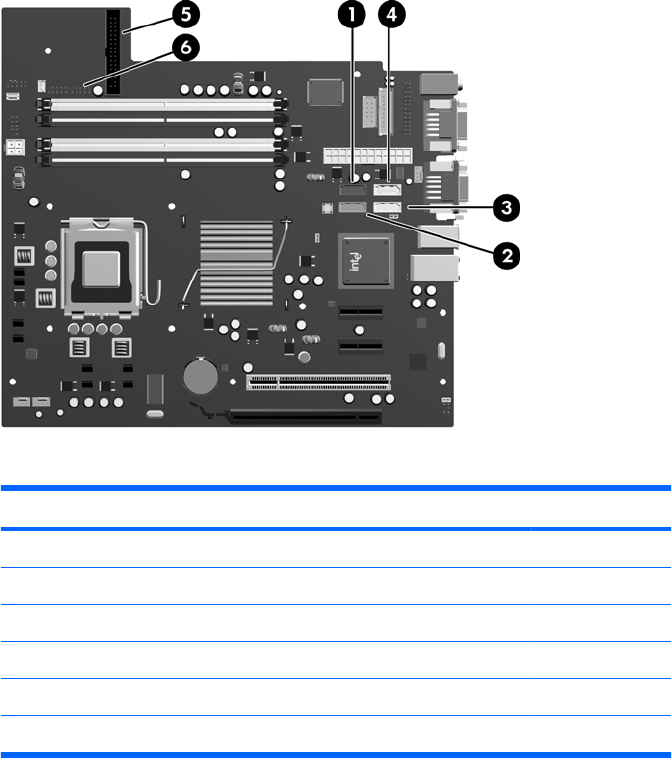

Gambar 2-21 Sambungan Drive Papan Sistem
Tabel 2-4 Sambungan Drive Papan Sistem
Nomor Konektor Papan Sistem Label Papan Sistem Warna
1 SATA0 SATA0 biru tua
2 SATA1 SATA1 putih
3 SATA4 SATA4 biru muda
4 SATA5 SATA5 jingga
5 Drive Disket FLOPPY hitam
6 Pembaca Kartu Media MEDIA hitam
