Hardware Reference Guide - dc7800 Small Form Factor Model
Table Of Contents
- Fitur Produk
- Peningkatan Kemampuan Perangkat Keras
- Fitur Kemampuan Servis
- Peringatan dan Perhatian
- Melepaskan Panel Akses Komputer
- Memasang Kembali Panel Akses Komputer
- Melepaskan Bezel Depan
- Melepaskan Bezel Kosong
- Memasang Kembali Bezel Depan
- Menggunakan Komputer Small Form Factor pada posisi vertikal
- Memasang Memori Tambahan
- Melepaskan atau Memasang Kartu Ekspansi
- Posisi Drive
- Memasang dan Melepaskan Drive
- Sambungan Drive Papan Sistem
- Melepaskan Drive Optik
- Memasang Drive Optik pada Ruang Drive 5,25 inci
- Melepaskan Drive Eksternal 3,5 inci
- Memasang Drive pada Ruang Drive Eksternal 3,5 inci
- Melepas dan Memasang kembali Hard Drive Primer Internal SATA 3,5 inci
- Melepas dan Memasang kembali Hard Drive SATA 3,5 inci yang dapat dilepas
- Spesifikasi
- Penggantian Baterai
- Perangkat Pengaman Eksternal
- Pelepasan Muatan Listrik Statis
- Panduan Pengoperasian Komputer, Pemeliharaan Rutin, dan Persiapan Pengiriman
- Indeks
8. Pasang dua sekrup pemandu metrik M3 pada lubang bawah pada setiap sisi drive. HP telah
menyediakan empat sekrup pemandu metrik M3 tambahan pada bagian depan rangka, yakni di
bawah bezel depan. Sekrup pemandu metrik M3 ini berwarna hitam. Untuk gambar lokasi sekrup
pemandu Metrik M3 tambahan, lihat
Memasang dan Melepaskan Drive pada hal. 28 untuk
mendapatkan gambaran tentang lokasi sekrup pemandu metrik M3 Ekstra.
PERHATIAN: Gunakan hanya sekrup panjang 5-mm sebagai sekrup pemandu. Sekrup yang
lebih panjang dapat merusak komponen internal drive tersebut.
CATATAN: Bila mengganti drive, pindahkan keempat sekrup pemandu metrik M3 dari drive lama
ke drive baru.

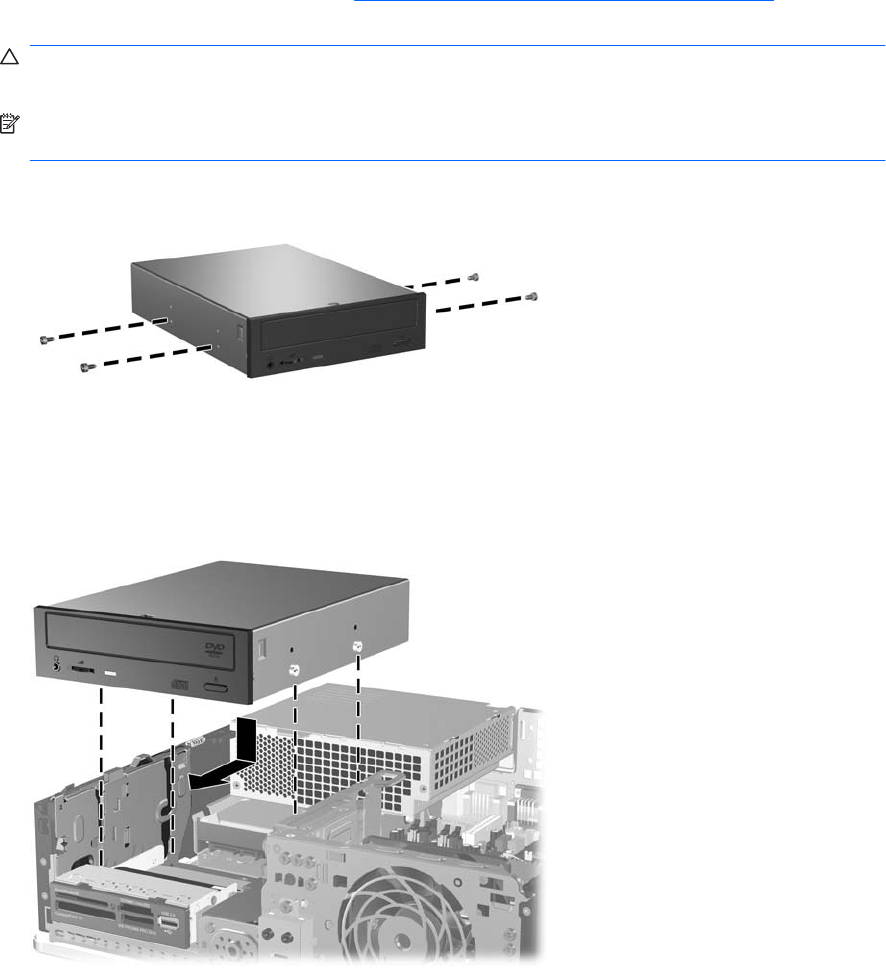

Gambar 2-26 Memasang Sekrup Pemandu dalam Drive Optik
9. Pasang sekrup pemandu pada drive ke slot J di ruang drive. Kemudian, geser drive ke arah depan
komputer hingga terkunci di dalam tempatnya.
Gambar 2-27 Melepaskan Drive Optik
34 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
