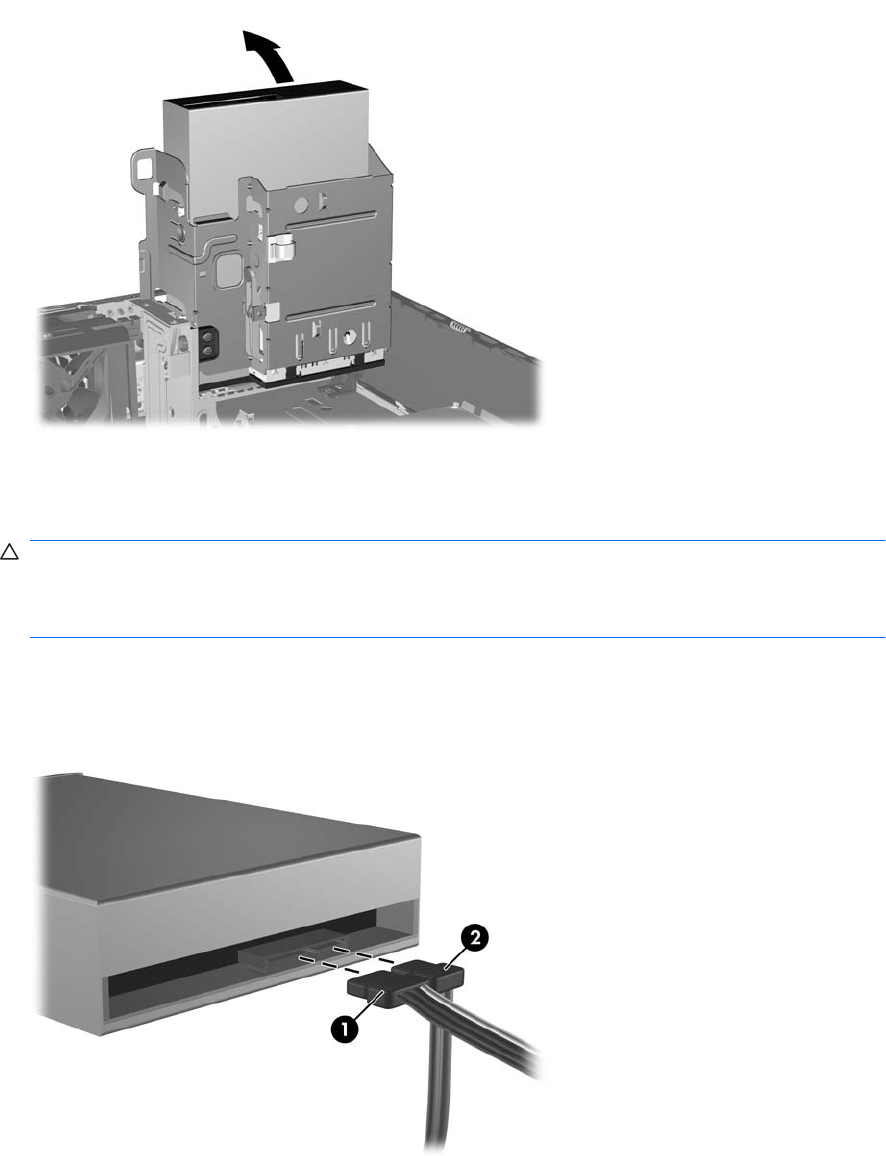

10. Putar rangka drive hingga posisi tegak.
Gambar 2-28 Memutar Rangka Drive ke Atas
11. Hubungkan kabel data SATA ke konektor putih papan sistem berlabel SATA1.
12. Masukkan kabel data melalui pemandu kabel.
PERHATIAN: Ada dua pemandu kabel yang menjaga agar kabel tidak terjepit rangka drive saat
dinaikkan atau diturunkan. Satu pemandu berada pada alas rangka drive. Pemandu lain berada
pada rangka chassis di bawah rangka drive. Pastikan kabel data melewati kedua pemandu ini
sebelum menghubungkan kabel ke drive optik.
13. Sambungkan kabel daya (1) dan kabel data (2) ke bagian belakang drive optik.
Gambar 2-29 Melepaskan Kabel Daya dan Kabel Data
IDWW Memasang dan Melepaskan Drive 35
