14. Putar lagi rangka drive ke bawah hingga kembali ke posisi normal.
PERHATIAN: Berhati-hatilah agar tidak menekan kabel ketika memutar rangka drive ke bawah.

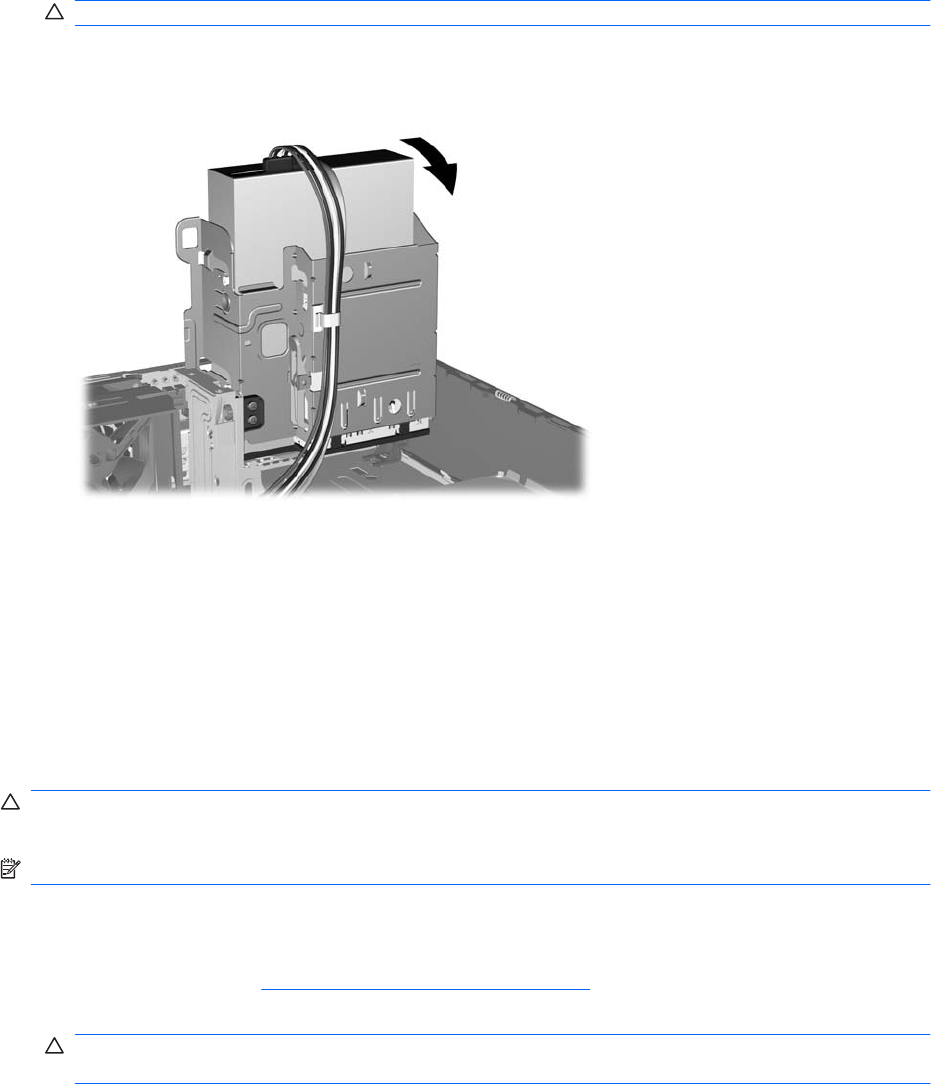

Gambar 2-30 Memutar Rangka Drive ke Bawah
15. Pasang kembali panel akses.
16. Jika digunakan, pasang kembali komputer pada dudukan.
17. Pasang kembali kabel daya ke stopkontak, kemudian hidupkan komputer.
18. Kunci semua perangkat pengaman yang dibuka ketika panel akses dilepaskan.
Sistem secara otomatis akan mengenali drive dan melakukan konfigurasi ulang komputer.
Melepaskan Drive Eksternal 3,5 inci
PERHATIAN: Semua media yang dapat dilepas harus dikeluarkan dari drive sebelum drive
dilepaskan dari komputer.
CATATAN: Ruang drive 3,5 inci dapat berisi drive disket atau pembaca kartu media.
Drive 3,5 inci terletak di bawah drive optik. Anda harus melepaskan drive optik sebelum melepaskan
drive eksternal 3,5 inci.
1. Ikuti prosedur dalam
Melepaskan Drive Optik pada hal. 31 untuk melepaskan drive optik dan
mengakses drive 3,5 inci.
PERHATIAN: Sebelum melanjutkan, pastikan bahwa komputer sudah dimatikan dan bahwa
kabel daya sudah dilepaskan dari stopkontak.
36 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
