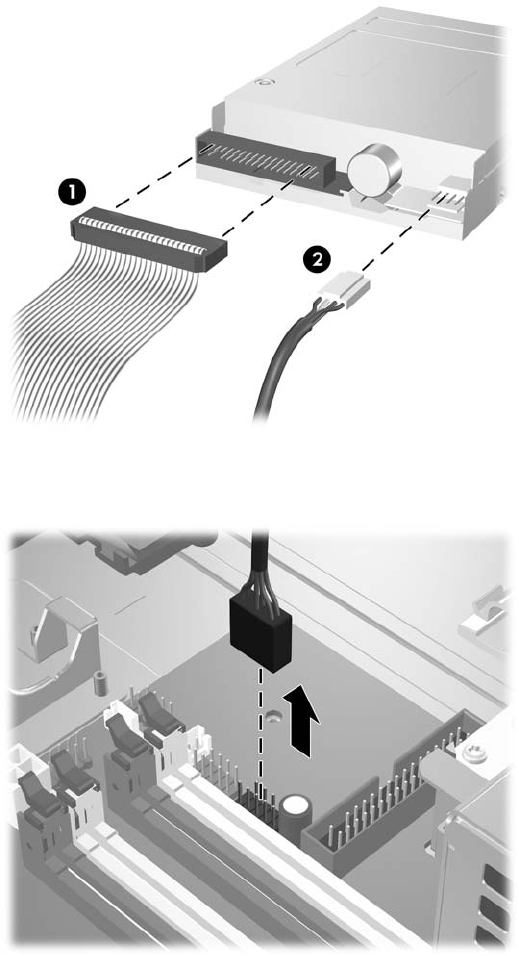

2. Lepaskan kabel drive, seperti ditunjukkan pada gambar berikut:
a. Jika Anda melepaskan drive disket, lepaskan kabel data (1) dan kabel daya (2) dari bagian
belakang drive.
Gambar 2-31 Melepaskan Kabel Drive Disket
b. Jika mengeluarkan pembaca kartu media, lepaskan kabel USB dari papan sistem.
Gambar 2-32 Melepaskan Kabel Pembaca Kartu Media
IDWW Memasang dan Melepaskan Drive 37
