3. Tekan slot penahan drive hijau (1) yang terdapat di samping kanan drive untuk melepaskan drive
dari rangkanya. Saat menekan slot penahan drive, geser drive ke belakang sampai berhenti, lalu
angkat dan keluarkan dari rangka drive (2).

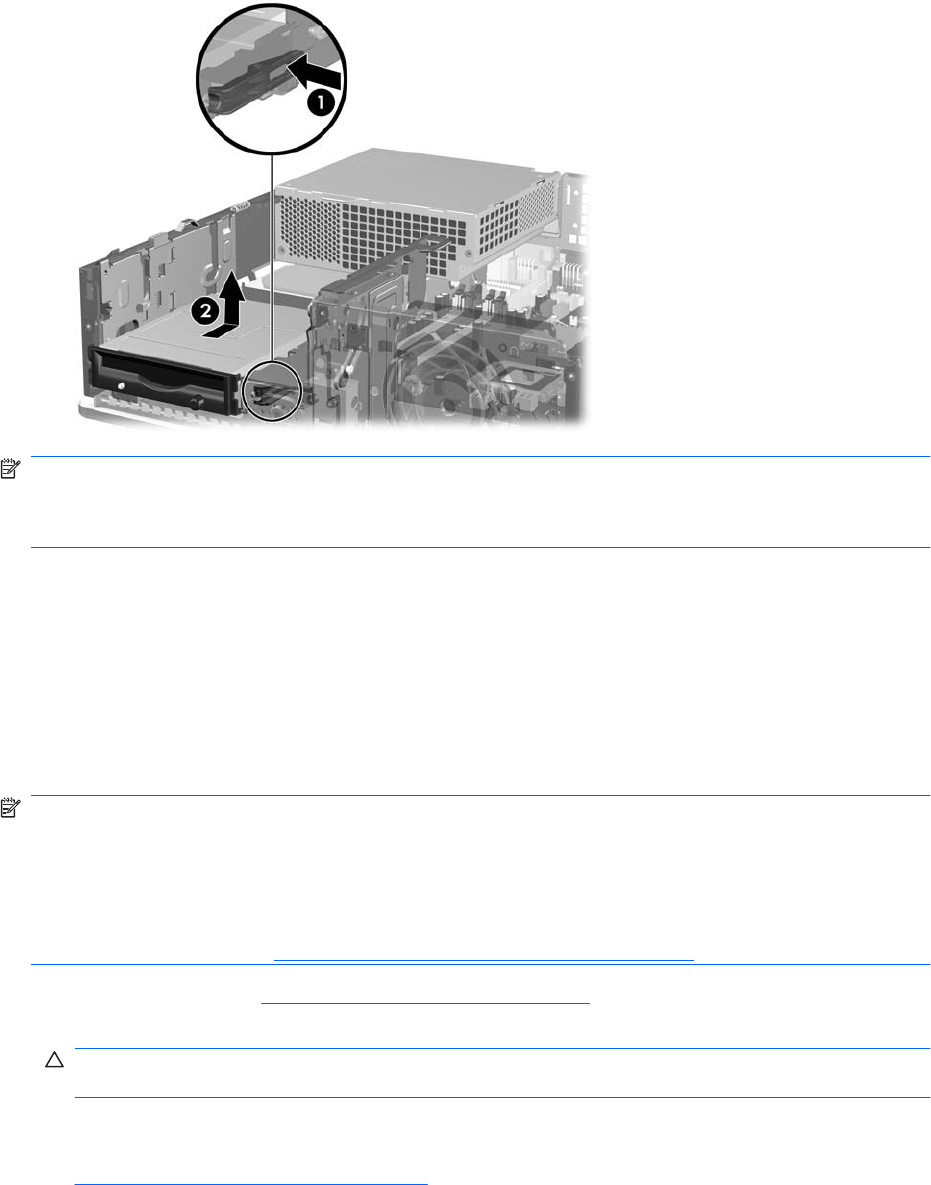

Gambar 2-33 Melepaskan Drive 3,5 inci (Drive Disket ditunjukkan)
CATATAN: Untuk memasang kembali drive 3,5 inci, jalankan prosedur pelepasan drive dalam urutan
terbalik.
Saat mengganti drive 3,5 inci, pindahkan keempat sekrup pemandu dari drive lama ke drive baru.
Memasang Drive pada Ruang Drive Eksternal 3,5 inci
Berdasarkan konfigurasi komputer, ruang drive eksternal 3,5 inci di bagian depan komputer mungkin
dikonfigurasikan dengan pembaca kartu media atau drive disket, atau dapat juga kosong.
Jika komputer ini tidak dikonfigurasikan dengan drive 3,5 inci, Anda dapat memasang pembaca kartu
media, drive disket, atau hard drive pada ruang drive.
Ruang drive 3,5 inci terletak di bawah drive optik. Cara memasang drive pada ruang 3,5 inci:
CATATAN: Pasang sekrup pemandu untuk memastikan drive masuk ke posisi yang benar dalam
rangka drive dan terkunci pada tempatnya. HP menyediakan sekrup pemandu tambahan untuk ruang
drive eksternal (empat sekrup standar 6-32 dan empat sekrup metrik M3), yang dipasang di bagian
depan chassis, di bawah bezel depan. Hard drive sekunder menggunakan sekrup standar 6-32. Semua
drive lainnya (kecuali hard drive primer) menggunakan sekrup metrik M3. Sekrup metrik M3 yang
dipasok oleh HP berwarna hitam dan sekrup 6-32 standar yang dipasok oleh HP berwarna perak. Untuk
gambar lokasi sekrup, lihat
Memasang dan Melepaskan Drive pada hal. 28.
1. Ikuti prosedur dalam Melepaskan Drive Optik pada hal. 31 untuk melepaskan drive optik dan
mengakses ruang drive 3,5 inci.
PERHATIAN: Sebelum melanjutkan, pastikan bahwa komputer sudah dimatikan dan bahwa
kabel daya sudah dilepaskan dari stopkontak.
2. Jika memasang drive disket atau pembaca kartu media dalam ruang yang ditutup oleh bezel
kosong, lepaskan bezel depan kemudian lepaskan bezel kosong. Untuk informasi lebih lanjut, lihat
Melepaskan Bezel Kosong pada hal. 12.
38 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
