3. Pasang sekrup pemandu pada drive ke slot J di ruang drive. Kemudian, geser drive ke arah depan
komputer hingga terkunci di tempatnya.

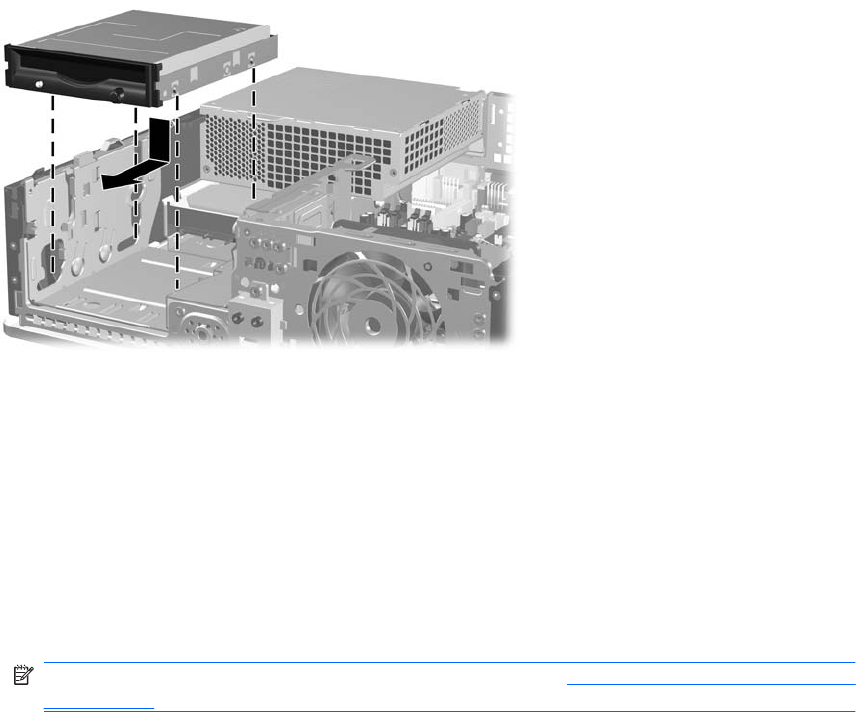

Gambar 2-34 Memasang Drive ke dalam Ruang Drive 3,5-inci (Drive Disket ditunjukkan)
4. Sambungkan kabel drive yang sesuai:
a. Saat memasang drive disket, sambungkan kabel daya serta kabel data ke bagian belakang
drive dan sambungkan ujung kabel data yang lain ke papan sistem berlabel FLOPPY.
b. Jika akan memasang hard drive sekunder, pasang kabel daya dan kabel data ke bagian
belakang drive, kemudian pasang ujung kabel data lainnya ke konektor SATA berikutnya yang
tersedia (tidak disatukan) pada papan sistem dengan urutan sebagai berikut: SATA0, SATA1,
SATA5, SATA4.
c. Jika memasang pembaca kartu media, hubungkan kabel USB dari pembaca kartu media ke
ke konektor USB pada papan sistem yang berlabel MEDIA.
CATATAN: Untuk gambar soket drive papan sistem, lihat Sambungan Drive Papan Sistem
pada hal. 30.
5. Pasang kembali drive optik.
6. Pasang kembali bezel depan dan panel akses.
7. Jika digunakan, pasang kembali komputer pada dudukan.
8. Pasang kembali kabel daya ke stopkontak, kemudian hidupkan komputer.
9. Kunci semua perangkat pengaman yang dibuka ketika panel akses dilepaskan.
IDWW Memasang dan Melepaskan Drive 39
