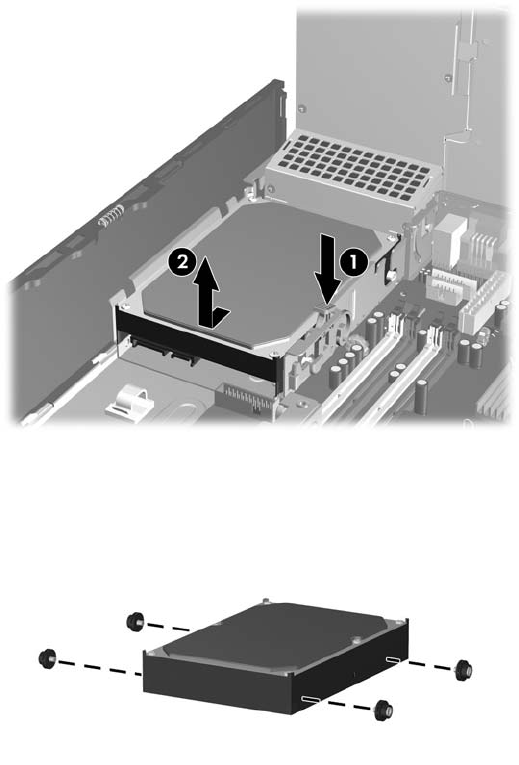

10. Tekan ke bawah slot hijau di samping hard drive (1). Saat menekan slot drive, geser drive ke depan
sampai berhenti, lalu angkat dan keluarkan dari ruang drive (2).
Gambar 2-38 Melepaskan Hard Drive
11. Untuk memasang hard drive, Anda harus memindahkan sekrup pemandu pemasangan terpisah
yang berwarna perak dan biru dari hard drive lama ke hard drive baru.
Gambar 2-39 Memasang Sekrup Pemandu Hard Drive
42 Bab 2 Peningkatan Kemampuan Perangkat Keras IDWW
