7. Pasang kembali keempat sekrup di bagian bawah wadah untuk menahan drive dengan kuat di
tempatnya.

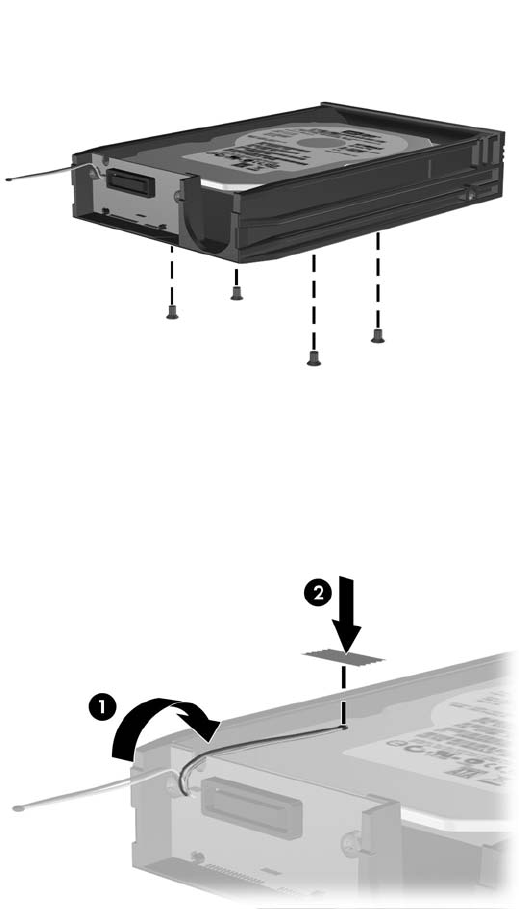

Gambar 2-46 Memasang Kembali Sekrup Pengaman
8. Letakkan sensor termal bagian atas hard drive pada posisi yang tidak menutupi label (1,) lalu
pasang sensor termal di bagian atas hard drive dengan strip perekat (2).
Gambar 2-47 Memasang Kembali Sensor Termal
IDWW Memasang dan Melepaskan Drive 47
