6. Lepas panel akses.
7. Temukan baterai dan slot baterai pada papan sistem.
CATATAN: Pada model komputer tertentu, Anda mungkin perlu melepaskan komponen internal
untuk mengakses baterai.
8. Jalankan petunjuk berikut untuk mengganti baterai, sesuai dengan jenis tempat baterai pada
papan sistem.
Tipe 1
a. Angkat baterai keluar dari slotnya.

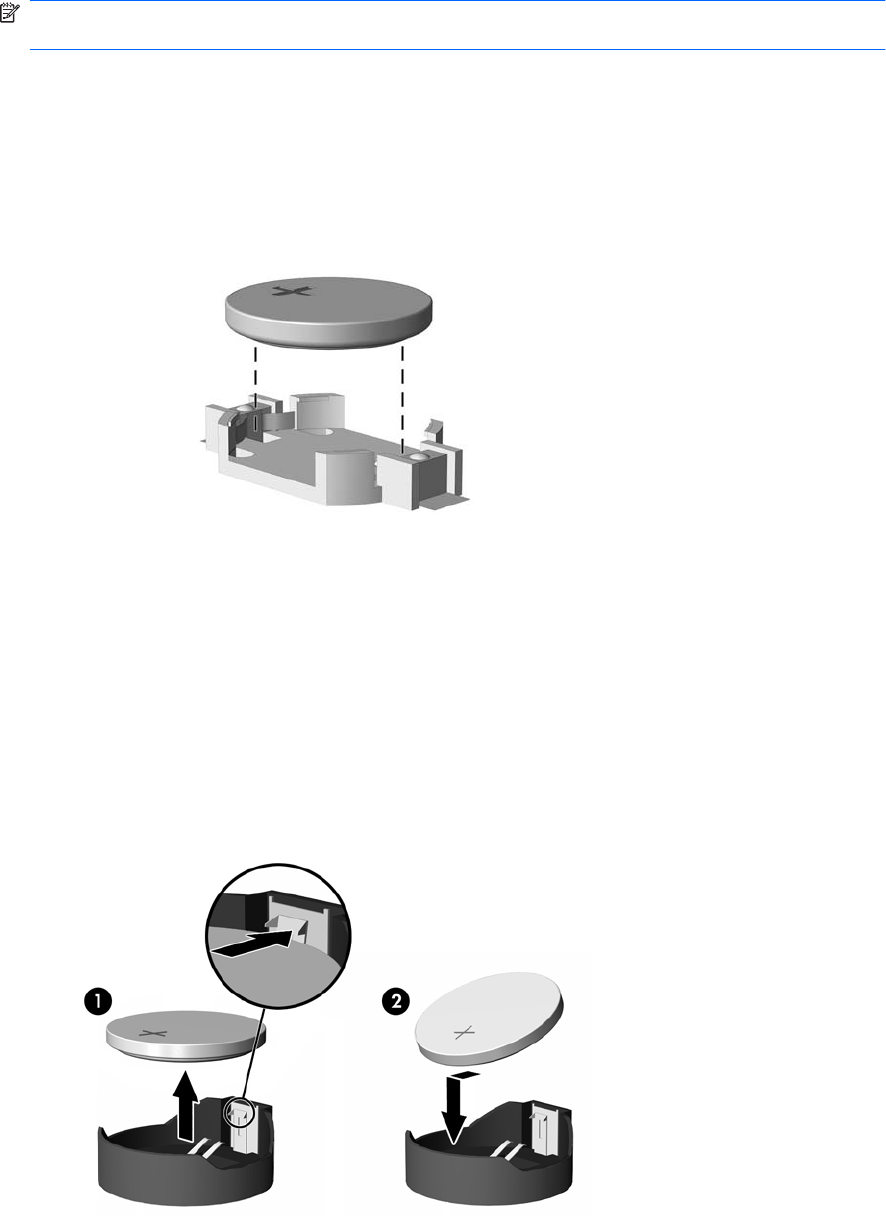

Gambar B-1 Melepaskan Baterai Sel Koin (Tipe 1)
b. Geser baterai pengganti ke posisinya, dengan sisi positif di atas. Slot baterai secara otomatis
akan mengunci baterai pada posisi yang benar.
Tipe 2
a. Untuk melepaskan baterai dari slotnya, tekan penjepit logam yang menonjol keluar dari tepi
baterai. Angkat baterai bila terlepas (1).
b. Untuk memasukkan baterai baru, masukkan salah satu tepi baterai pengganti ke bawah
pinggiran tempat baterai dengan sisi positif menghadap ke atas. Tekan tepi lainnya sampai
penjepit mengunci tepi baterai yang lain (2).
Gambar B-2 Melepaskan dan Mengganti Baterai Sel Koin (Tipe 2)
52 Apendiks B Penggantian Baterai IDWW
