Tipe 3
a. Tarik ke belakang penjepit (1) yang menahan baterai pada tempatnya, lalu lepaskan baterai
(2).
b. Masukkan baterai baru, kemudian letakkan kembali penjepit pada tempatnya.

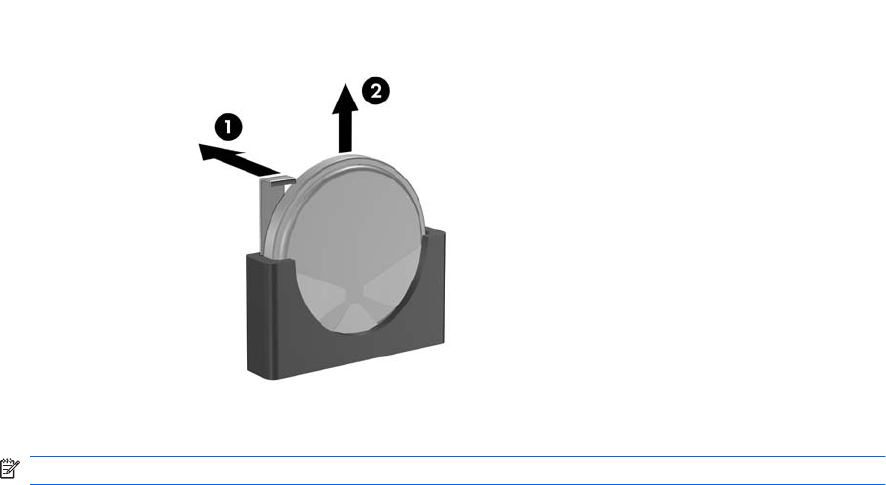

Gambar B-3 Melepaskan Baterai Sel Koin (Tipe 3)
CATATAN: Setelah baterai diganti, ikuti langkah berikut untuk menyelesaikan prosedur ini.
9. Pasang kembali panel akses.
10. Jika digunakan, pasang kembali komputer pada dudukan.
11. Pasang kabel daya ke stopkontak, lalu hidupkan komputer.
12. Atur ulang tanggal dan waktu, sandi, dan pengaturan sistem khusus lainnya menggunakan
Computer Setup. Lihat Panduan Computer Setup (F10) Utility.
13. Kunci semua perangkat pengaman yang dibuka ketika panel akses dilepaskan.
IDWW 53
