Komponen Panel Depan
Konfigurasi drive mungkin bervariasi berdasarkan model.

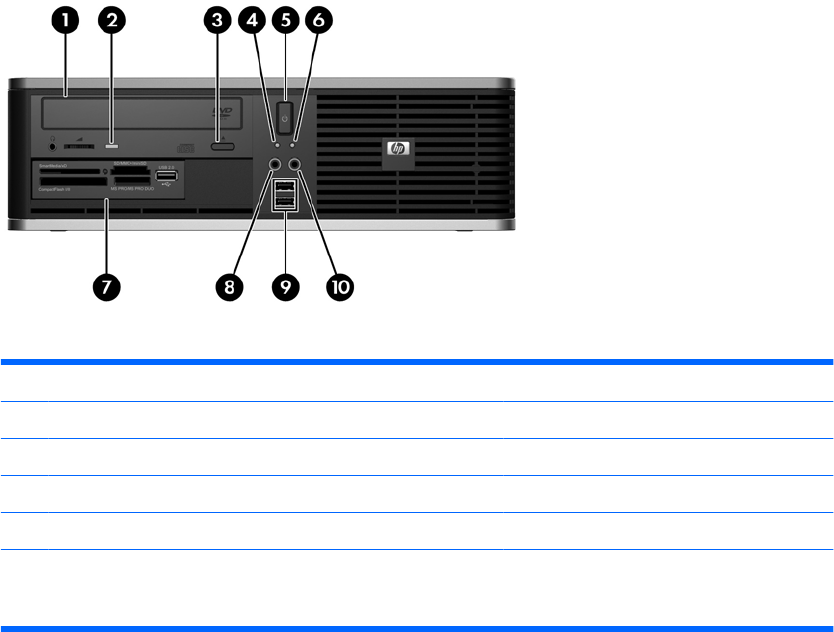

Gambar 1-2 Komponen Panel Depan
Tabel 1-1 Komponen Panel Depan
1 Drive Optik 5,25 inci
1
6 Lampu Indikator Daya
2 Lampu Aktivitas Drive Optik 7 Pembaca Kartu Media 3,5 inci (opsional)
2
3 Tombol Pembuka Drive Optik 8 Konektor Mikrofon
4 Lampu Aktivitas Hard Drive 9 Port USB (Universal Serial Bus)
5 Tombol Daya Fungsi Ganda 10 Konektor Headphone
CATATAN: Lampu Daya Aktif biasanya akan menyala hijau bila daya dihidupkan. Jika berkedip merah, berarti
terjadi masalah dengan komputer dan akan menampilkan kode diagnosis. Untuk mengetahui definisi kode tersebut,
lihat Panduan Mengatasi Masalah.
1
Beberapa model dikonfigurasikan dengan bezel kosong yang menutupi ruang ini.
2
Beberapa model dikonfigurasikan dengan drive disket di ruang drive eksternal 3,5 inci. Model lainnya dilengkapi bezel kosong
yang menutupi ruang ini.
2 Bab 1 Fitur Produk IDWW
