12. Aliniaţi şuruburile de ghidare cu sloturile de pe cutia unităţii de pe şasiu, apăsaţi în jos unitatea
de disc în doc, apoi glisaţi-o înapoi până când se opreşte şi se fixează pe poziţie.

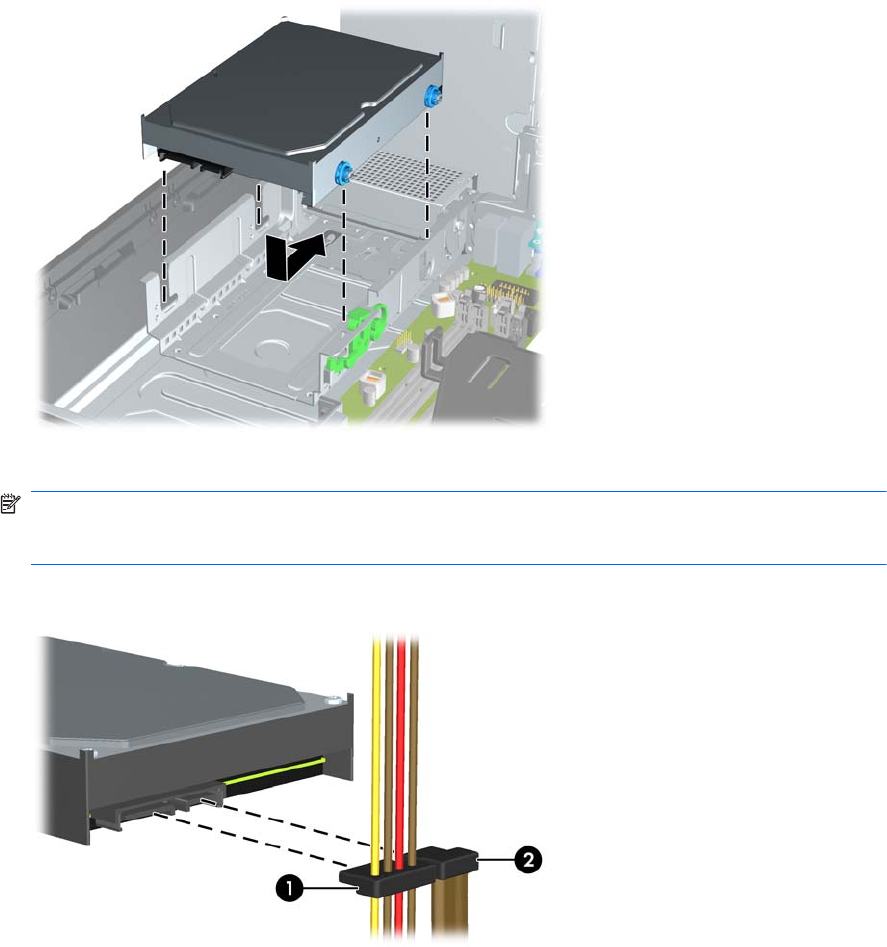

Figura 4-39 Instalarea unităţii de disc
13. Conectaţi cablul de alimentare (1) şi cablul de date (2) la partea din spate a unităţii de disc.
NOTĂ: Dacă sistemul are o singură unitate de disc SATA, cablul de date trebuie conectat mai
întâi la conectorul albastru închis, etichetat SATA0 pe placa de sistem, pentru a evita orice
probleme legate de funcţionarea unităţii de disc.
Figura 4-40 Conectarea cablurilor pentru unitatea de disc
14. Rotiţi în jos cutia pentru unităţi interne şi sursa de alimentare, în poziţiile lor normale.
15. Puneţi la loc panoul de acces.
16. Dacă computerul se afla pe un suport, puneţi la loc suportul.
17. Reconectaţi cablul de alimentare şi porniţi computerul.
18. Blocaţi orice dispozitiv de securitate care a fost eliberat când s-a demontat panoul de acces.
128 Capitolul 4 Actualizări hardware Small Form Factor (SFF) ROWW
