8. Glisaţi unitatea în nişă, aliniind şuruburile de ghidare cu canelurile de ghidare, până când
unitatea se fixează pe poziţie.

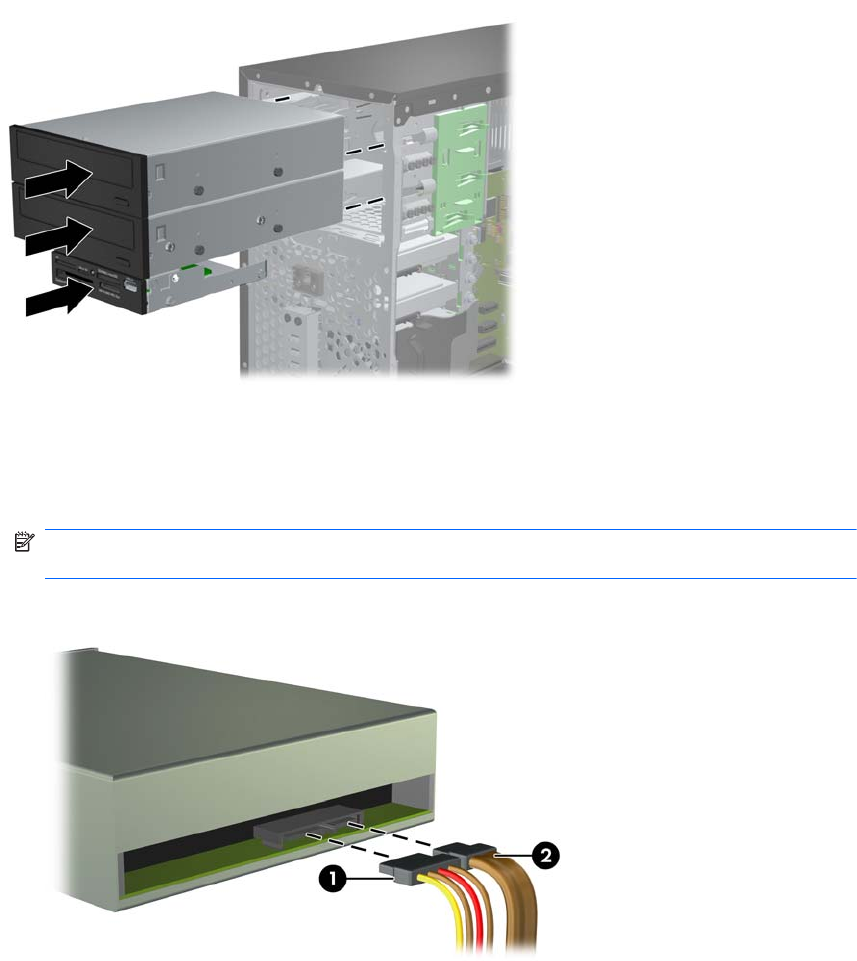

Figura 3-22 Glisarea unităţilor de disc în suporturile pentru unități
9. Conectaţi cablurile de alimentare şi de date la unitate după cum se prezintă în ilustraţiile
următoare.
a. Dacă instalaţi o unitate optică, conectaţi cablul de alimentare (1) şi cablul de date (2) în
partea din spate a unităţii.
NOTĂ: Cablul de alimentare al unităţii optice este un cablu cu două capete care duce de
la placa de sistem în spatele suporturilor pentru unităţile optice.
Figura 3-23 Conectarea cablurilor pentru unitatea optică
