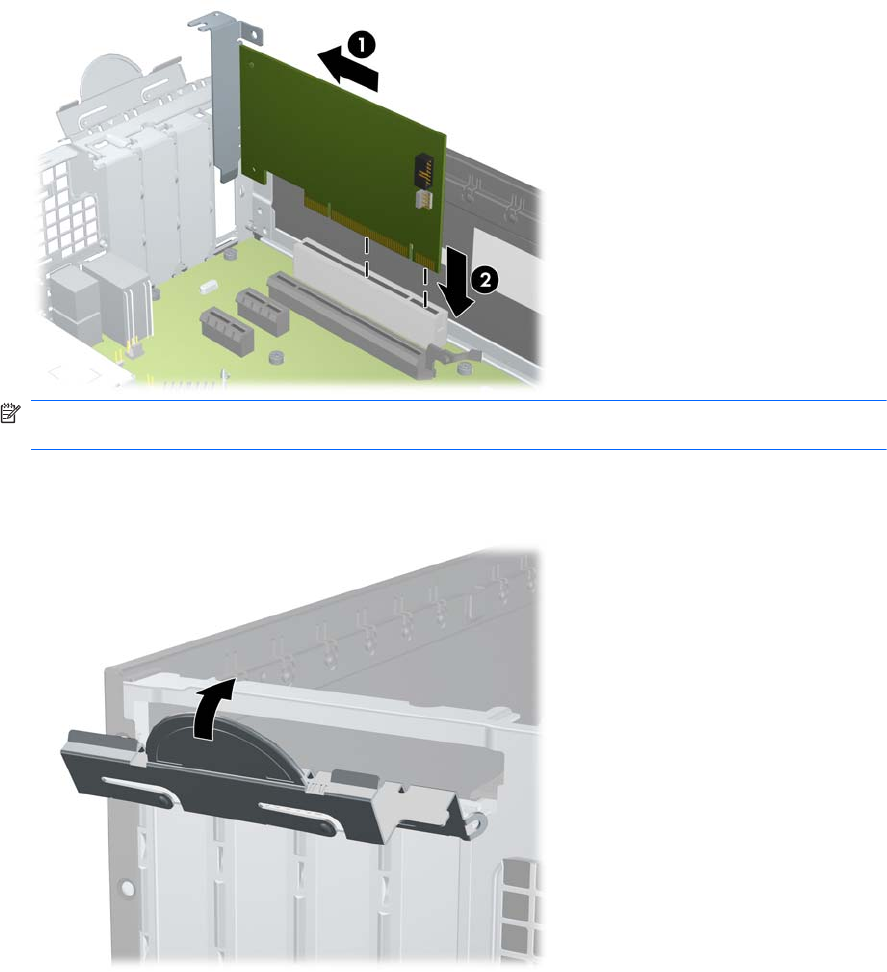

12. Norėdami įdėti naują išplėtimo kortą, laikykite ją virš sistemos plokštės išplėtimo lizdo, tada
pastumkite ją link korpuso (1) galo, kad kortos laikiklis susilygintų su atviru lizdu korpuso gale.
Stumkite kortą žemyn į sistemos plokštės išplėtimo lizdą (2).
4-15 Iliustracija Išplėtimo plokštės įdėjimas
PASTABA: dedamą išplėtimo plokštę tvirtai stumkite, kad visa jungtis tinkamai įsitvirtintų
išplėtimo plokštės angoje.
13. Pastumkite lizdo dangtelio laikymo skląstį į vietą ir užfiksuokite išplėtimo kortą.
4-16 Iliustracija Išplėtimo lizdo laikiklio uždarymas
14. Jei reikia, prie įdėtos plokštės prijunkite išorinius kabelius. Jei reikia, prie sisteminės plokštės
prijunkite vidinius kabelius.
15. Įstatykite į vietą kompiuterio šoninį dangtį.
16. Jei kompiuteris buvo pastatytas ant stovo, vėl uždėkite jį.
17. Prijunkite maitinimo laidą ir įjunkite kompiuterį.
110 4 skyrius Small Form Factor kompiuterio (SFF) aparatinės įrangos naujovinimas LTWW
