5. Prijunkite reikiamus diskų įrenginio kabelius:
a. Jei norite įdėti antrą standųjį diską, maitinimo kabelį (1) ir duomenų perdavimo kabelį (2)
prijunkite prie galinės disko dalies, o kitą duomenų perdavimo kabelio galą prijunkite prie
šviesiai mėlynos jungties (8200 Elite modeliai) arba baltos jungties (6200 Pro modeliai),
esančios sisteminėje plokštėje, pažymėtoje SATA1.

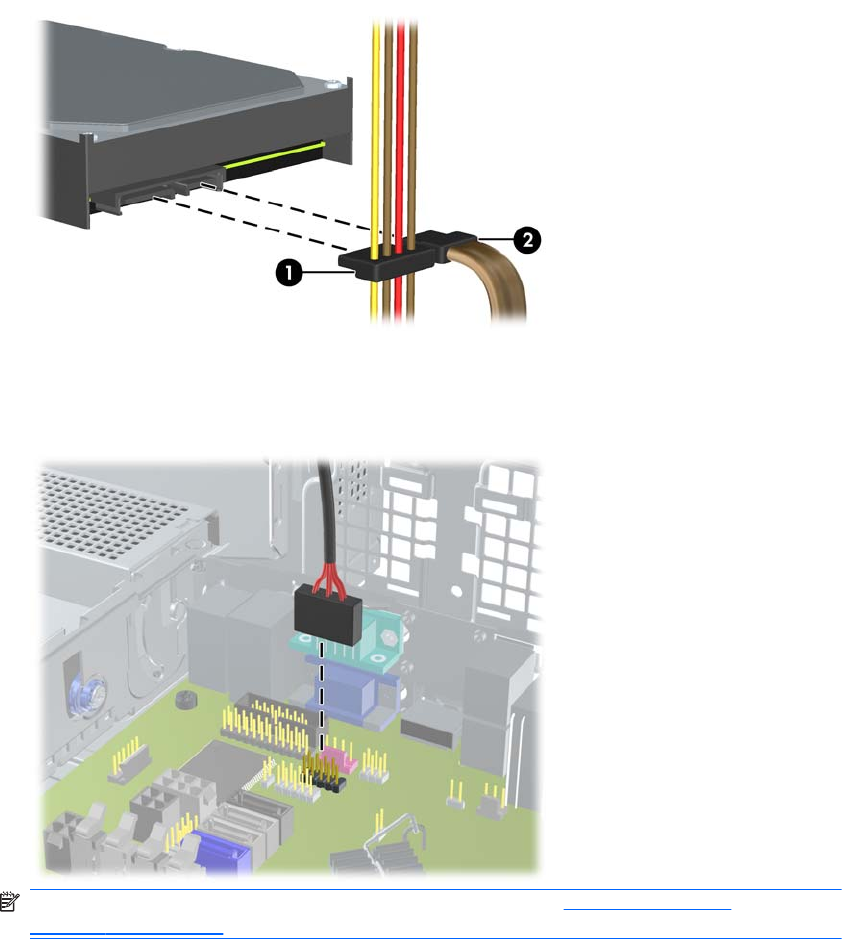

4-32 Iliustracija Antrinio standžiojo disko maitinimo laido ir duomenų perdavimo laido
sujungimas
b. Jei norite įdėti terpės kortelės skaitytuvą, prijunkite jį prie USB sistemos plokštės jungties,
pažymėtos MEDIA CARD.
4-33 Iliustracija Laikmenų kortelių skaitytuvo USB laido prijungimas
PASTABA: Sistemos plokštės įrenginio jungtys nurodytos „Sistemos plokštės
jungtys“ 99 puslapyje paveikslėlyje.
6. Įdėkite 5,25 colio diskų įrenginį.
7. Uždėkite priekinį skydą (jei jis nuimtas) ir šoninį dangtį.
8. Jei kompiuteris buvo pastatytas ant stovo, vėl jį užkelkite.
