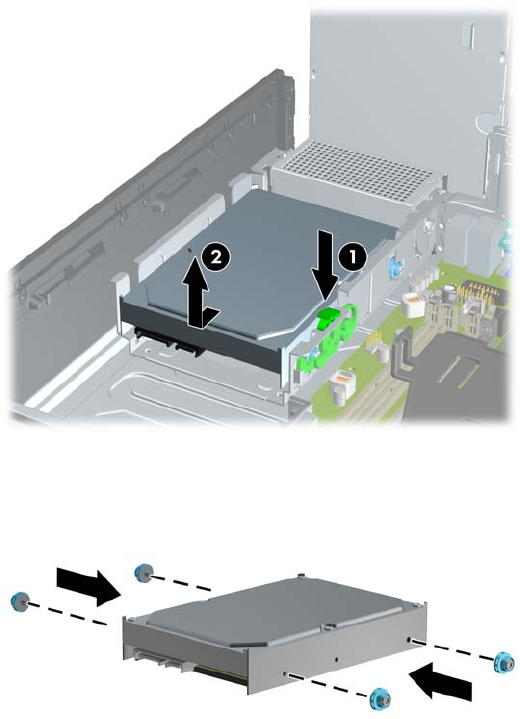

10. Paspauskite žalią skląstį, esantį šalia standžiojo disko (1). Laikydami paspaudę skląstį, stumkite
diskų įrenginį į priekį iki galo ir kilstelėję išimkite iš nišos (2).
4-37 Iliustracija Standžiojo disko išėmimas
11. Norėdami įdėti standųjį diską, sidabro ir mėlynos spalvos izoliacijos tvirtinimo prisukamuosius
varžtus turite išsukti iš senojo standžiojo disko ir įsukti juos į naująjį.
4-38 Iliustracija Standžiojo disko tvirtinimo varžtų įsukimas
