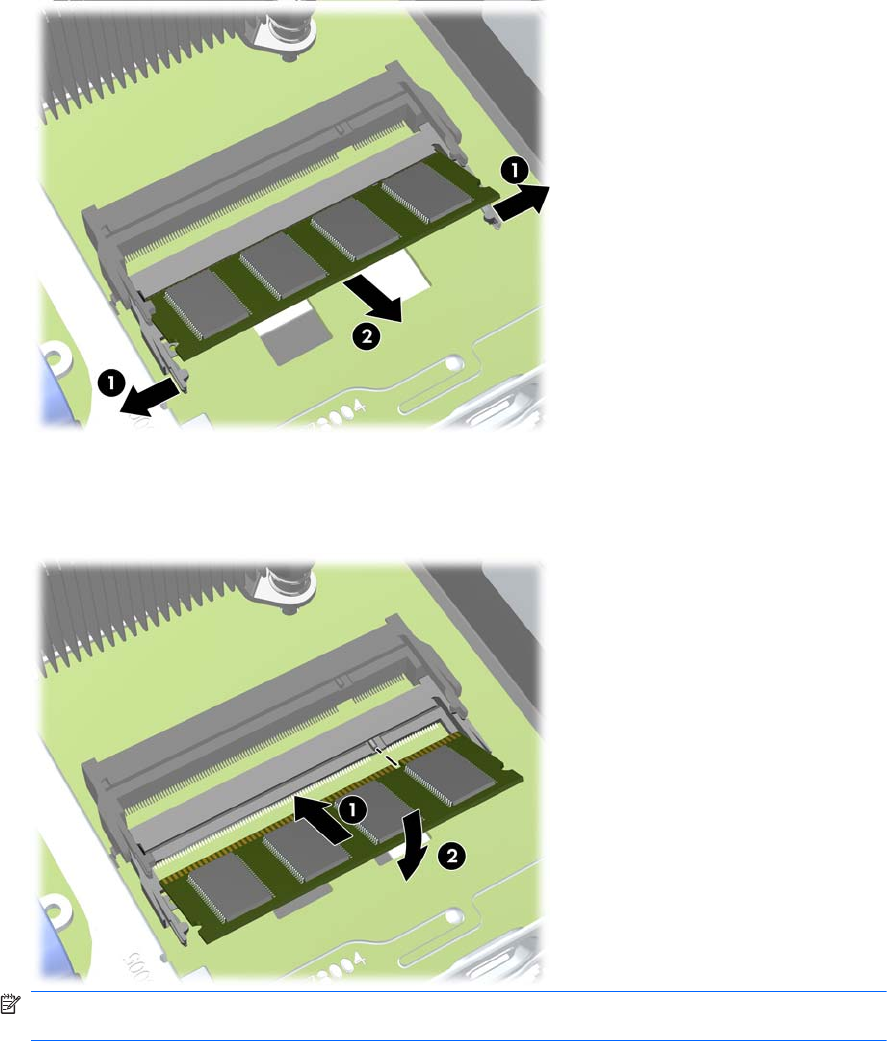

8. Pastumkite du SODIMM modulio (1) šonuose esančius skląsčius į išorę, tada ištraukite SODIMM
modulį iš lizdo (2).
5-10 Iliustracija SODIMM modulio išėmimas
9. Naująjį SODIMM modulį įstumkite į lizdą apytiksliai 30° kampu (1), tada spustelėkite modulį
žemyn (2) taip, kad skląsčiai jį užrakintų tinkamoje vietoje.
5-11 Iliustracija SODIMM įstatymas
PASTABA: atminties modulis gali būti įstatytas vieninteliu būdu. Suderinkite modulio kampą su
atminties lizdo atidarymo ąsele.
10. Vėl uždėkite šoninį dangtį.
11. Jei kompiuteris buvo pastatytas ant stovo, vėl jį pastatykite.
12. Įjunkite maitinimo laidą ir kompiuterį.
13. Užrakinkite visus saugos įrenginius, kurie buvo atjungti nuimant viršutinį ar šoninį kompiuterio
dangčius.
146 5 skyrius Ultra-Slim stalinio kompiuterio (USDT) aparatinės įrangos naujovinimas LTWW
