Sistemos plokštės jungtys
Jūsų modelio sistemos plokštės jungtys nurodytos toliau pateiktame paveikslėlyje ir lentelėje.

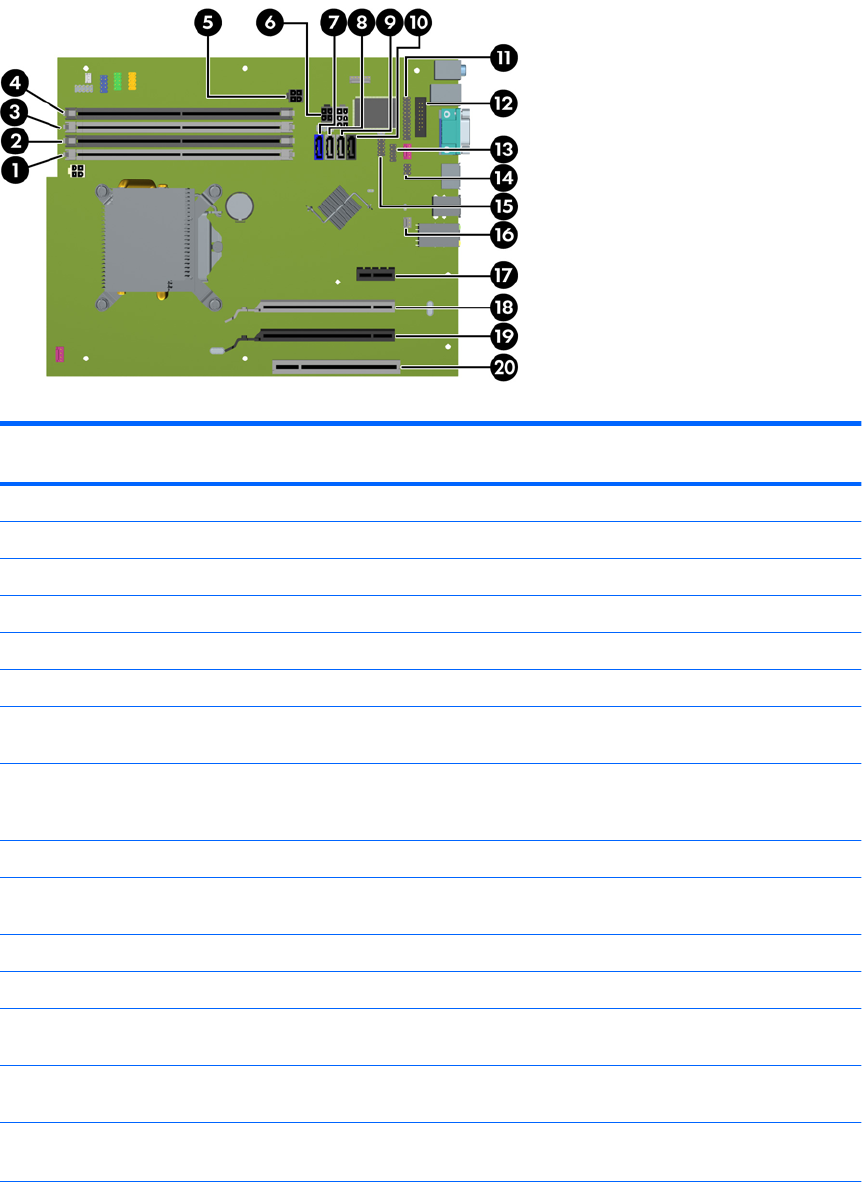

3-7 Iliustracija 8200 Elite serijos sistemos plokštės jungtys
3-1 Lentelė 8200 Elite serijos sistemos plokštės jungtys
Nr. Sistemos plokštės jungtys Sistemos plokštės
etiketė
Spalva Komponentas
1 DIMM4 (Kanalas A) DIMM4 balta Atmintinės modulis
2 DIMM3 (Kanalas A) DIMM3 juoda Atmintinės modulis
3 DIMM2 (Kanalas B) DIMM2 balta Atmintinės modulis
4 DIMM1 (Kanalas B) DIMM1 juoda Atmintinės modulis
5 Maitinimas SATAPWR0 juoda SATA optiniai diskai
6 Maitinimas SATAPWR1 juoda SATA standieji diskai
7 SATA 3,0 SATA0 tamsiai
mėlyna
1-asis standusis diskas
8 SATA 3,0 SATA1 šviesiai
mėlyna
2-asis standusis diskas arba 2-asis
optinis diskas, jei yra ESATA
adapterio kabelis
9 SATA 2,0 SATA2 balta 1-asis optinis diskas
10 eSATA ESATA juoda eSATA adapterio kabelis arba 2-asis
optinis diskas
11 Lygiagretusis prievadas PAR juoda Lygiagretusis prievadas
12 Nuoseklusis prievadas COMB juoda Nuoseklusis prievadas
13 USB MEDIA juoda USB įtaisas, toks kaip medijos
laikmenų skaitytuvas
14 Gaubto užraktas HLCK juoda USB įtaisas, toks kaip medijos
laikmenų skaitytuvas
15 USB MEDIA2 juoda Antrasis laikmenų kortelių
skaitytuvas
62 3 skyrius Microtower (MT) kompiuterio aparatinės įrangos naujovinimas LTWW
