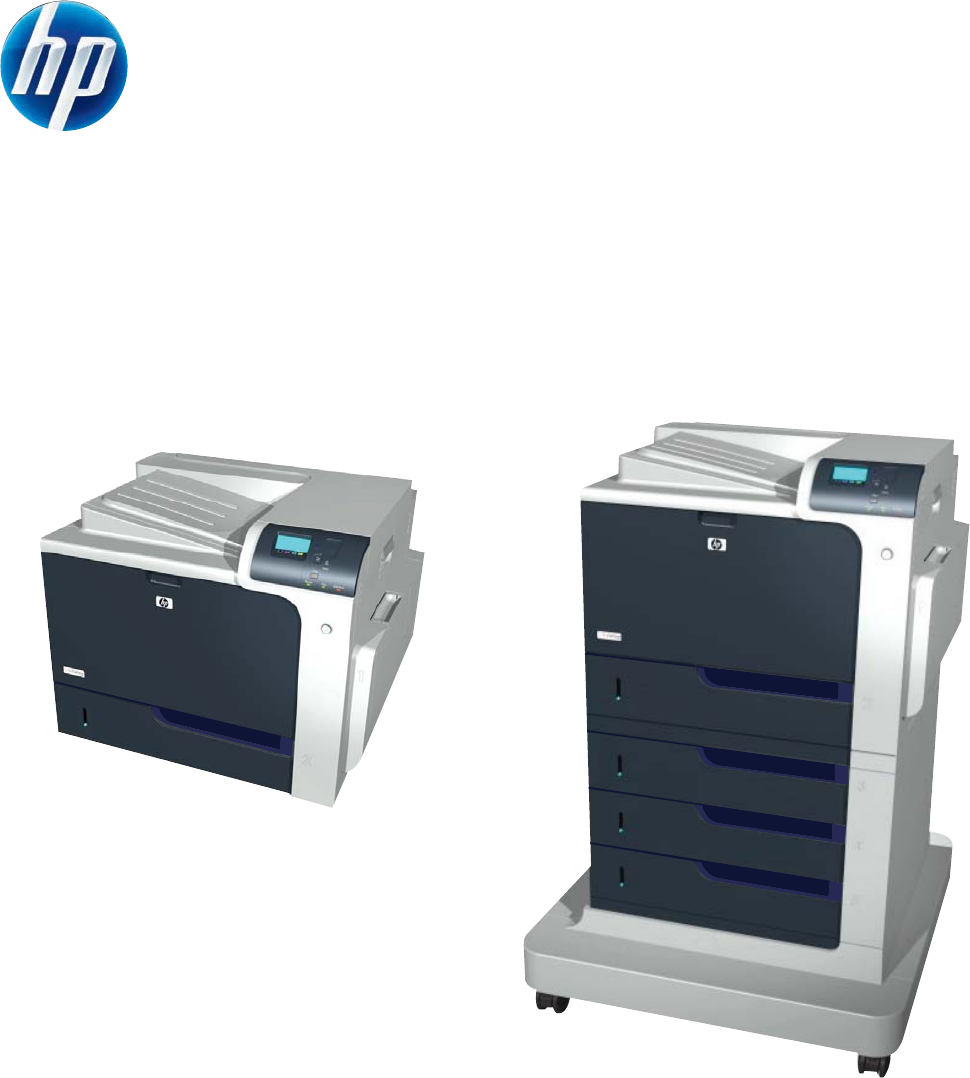

COLOR LASERJET ENTERPRISE CP4020/CP4520 系列印表機 使用者指南 CP4025n CP4025dn CP4525n CP4525dn CP4525xh
HP Color LaserJet Enterprise CP4020CP4520 系列印表機 使用指南
著作權與使用授權 商標說明 © 2009 Copyright Hewlett-Packard Development Company, L.P. Adobe®、Acrobat®,及 PostScript® 是 Adobe Systems Incorporated 的商標。 除著作權法允許的範圍外,若未經事先書面 許可,不得複製、修改或翻譯本手冊。 Corel® 是 Corel Corporation 或 Corel Corporation Limited 的商標或註冊商標。 本文件包含的資訊如有變更,恕不另行通知。 Intel® Core™ 是 Intel Corporation 在美國及 其他國家/地區的商標。 本產品與服務所附的保固聲明是 HP 對其產品 與服務的唯一保固內容。除此之外,不含任 何附加保固。HP 對所含資訊在技術或編輯上 的錯誤或疏漏概不負責。 零件編號:CC489-90904 Java™ 是 Sun Microsystems, Inc.
本指南中使用的慣例 提示: 「提示」會提供有用的提示或捷徑。 附註: 「註」會提供說明概念或完成工作的重要資訊。 注意: 注意事項顯示了為避免資料遺失或產品損壞所應遵循的程序。 警告! 警告則提示您為避免人身受傷、資料遺失或產品嚴重受損所應遵循的程序。 ZHTW iii
iv 本指南中使用的慣例 ZHTW
目錄 1 產品基本概念 產品比較 ............................................................................................................................................... 2 環保特色 ............................................................................................................................................... 3 產品功能 ............................................................................................................................................... 4 產品檢視 .........................................
UPD 安裝模式 ................................................................................................... 39 列印設定值的優先順序 ....................................................................................................................... 40 為 Windows 變更印表機驅動程式設定值 ............................................................................................ 41 變更所有列印工作的設定值直到軟體程式結束為止 ............................................................ 41 變更所有列印工作的預設值 ...............................................
連線至網路 ......................................................................................................................................... 59 支援的網路通訊協定 .......................................................................................................... 59 在有線網路上安裝產品 ....................................................................................................... 60 設定 IP 位址 ...................................................................................................... 60 安裝軟體 .......
在 Windows 變更要列印的份數 .......................................................................................... 90 在 Windows 以黑色 (灰階) 列印彩色文字 ........................................................................... 90 儲存自訂列印設定以在 Windows 重複使用 ........................................................................ 90 在 Windows 使用列印捷徑 ................................................................................ 90 建立列印捷徑 ......................................................................................
支援的粗糙紙 .................................................................................. 120 設定雙面列印校準 ........................................................................................... 121 8 色彩 調整色彩 ........................................................................................................................................... 124 自動 .................................................................................................................................. 124 以灰階列印 ...............
設定睡眠延遲 ................................................................................................... 141 喚醒時間 .......................................................................................................... 141 設定即時時鐘 .................................................................................. 141 設定喚醒時間 .................................................................................. 142 管理耗材與附件 .........................................................................................
產品送入多張紙 ................................................................................................................ 192 產品送入尺寸不正確的頁面 .............................................................................................. 192 產品從錯誤的紙匣中取紙 ................................................................................................. 192 無法自動進紙 ................................................................................................................... 193 無法從 2 號、3 號、4 號或 5 號紙匣進紙 .........
附錄 C 產品規格 實體規格 ........................................................................................................................................... 220 電力消耗、電氣規格與聲波發射 ....................................................................................................... 221 環境規格 ........................................................................................................................................... 222 附錄 D 法規資訊 FCC 規章 ................................................................
1 ZHTW 產品基本概念 ● 產品比較 ● 環保特色 ● 產品功能 ● 產品檢視 ● 控制面板配置 1
產品比較 機型 功能 HP Color LaserJet CP4025n ● 可容納 100 張紙的多功能進紙匣 (1 號紙匣) HP Color LaserJet CP4525n ● 可容納 500 張紙的進紙匣 (2 號紙匣) ● 可容納 500 頁列印面向下出紙槽 ● 高速 USB 2.0 連接埠 ● 可連結至 10/100/1000Base-TX 網路的 HP Jetdirect 嵌入式列印伺服器 ● 512 百萬位元組 (MB) 的隨機存取記憶體 (RAM) HP Color LaserJet CP4025dn ● 可容納 100 張紙的多功能進紙匣 (1 號紙匣) HP Color LaserJet CP4525dn ● 可容納 500 張紙的進紙匣 (2 號紙匣) ● 可容納 500 頁列印面向下出紙槽 ● 高速 USB 2.
環保特色 雙面列印 將雙面列印設定為預設列印設定以節省紙張。 單張多頁列印 進行單張兩面或多面文件列印以節省紙張。透過印表機驅動程式存取此功能。 回收 使用回收的紙張減少浪費。 使用 HP 退回程序回收碳粉匣。 節省能源 啟動產品的睡眠模式可以節省能源。 HP Smart Web 列印 使用 HP Smart Web 列印來選取、儲存與組織多張網頁的文字與圖形,然後僅針對出現在螢幕 上的畫面進行編輯與列印。您不僅可以控制要列印那些有用的資訊,同時還能將浪費減到最低。 從下列網站下載 HP Smart Web 列印: www.hp.
產品功能 速度與列印量 HP Color LaserJet CP4025 機型 ● letter 尺寸的紙張每分鐘最多可列印 35 頁 (ppm),A4 尺寸的紙張每分鐘最多可列 印 35 頁 (ppm)。 ● 列印第一頁的時間最快達 10 秒 ● 每個月最大建議列印量為 2,000 至 7,500 頁 ● 800 兆赫 (MHz) 微處理器 HP Color LaserJet CP4525 機型 解析度 記憶體 使用者介面 紙張處理 ● letter 尺寸的紙張每分鐘最多可列印 42 頁 (ppm),A4 尺寸的紙張每分鐘最多可列 印 40 頁 (ppm)。 ● 列印第一頁的時間最快達 10 秒 ● 每個月建議最大列印量為 2,500 至 10,000 頁 ● 800 兆赫 (MHz) 微處理器 ● 影像解析度增強技術 3600 提供每英吋 1200 點 (dpi) ● 適用於線條細節工作與細小文字的 1200 x 1200 dpi ● n 和 dn 機型: 512 MB 隨機存取記憶體 (RAM),可加入支援 256 MB 或 512 MB 的 RAM
語言與字型 碳粉匣 支援的作業系統 連接方式 環境 安全性 自助 協助工具 ZHTW ● HP 印表機控制語言 PCL 5、PCL 6 及 HP postscript level 3 模擬 ● Direct PDF ● 93 種可縮放的 TrueType PS 字體 ● 如需有關碳粉匣的資訊,請參閱 www.hp.com/go/learnaboutsupplies。 ● 原廠 HP 碳粉匣偵測 ● 自動碳粉封條移除器 ● Microsoft® Windows® XP、Windows Vista®、Windows® Server 2003、Windows® Server 2008 及 Windows® 7 ● Macintosh OS X 10.4、10.5、10.6 與更新版本 ● Novell NetWare V6.5 和 iPrint V5.12 與更新版本 ● Citrix ◦ Meta Frame XP ◦ Presentation Server V4.0 與更新版本 ◦ XenApp 5.
產品檢視 前視圖 3 2 4 1 5 6 7 8 9 10 11 6 1 前側檔門 (存取碳粉匣與碳粉收集裝置) 2 標準出紙槽 3 控制面板 4 右側擋門 (可存取以清除卡紙) 5 開啟/關閉按鈕 (開啟時亮燈) 6 1 號紙匣 (拉動把手以打開紙匣) 7 2 號紙匣 8 選購的 3 號紙匣 (隨附於 HP Color LaserJet CP4525xh 機型) 9 右下側擋門 (可存取以清除卡紙) 10 選購的 4 號紙匣 (隨附於 HP Color LaserJet CP4525xh 機型) 11 選購的 5 號紙匣 (隨附於 HP Color LaserJet CP4525xh 機型) 第 1 章 產品基本概念 ZHTW
背面檢視 1 2 ZHTW 1 介面連接埠 2 電源連接 產品檢視 7
介面連接埠 1 2 3 4 1 高速 USB 2.
控制面板配置 控制面板具有彩色、圖形及文字顯示幕、工作控制按鈕及三個發光二極體 (LED) 狀態指示燈。 2 3 4 1 5 6 7 10 9 8 1 控制面板顯示螢幕 顯示狀態資訊、功能表、說明資訊和錯誤訊息。 2 返回箭號按鈕 在巢狀功能表中向後瀏覽。 3 4 說明按鈕 向上箭號按鈕 向下箭號按鈕 5 OK 按鈕 提供有關產品訊息或功能表的詳細資訊,包括動畫。 瀏覽功能表和文字,增加顯示幕中數字項目的值。 瀏覽功能表和文字,減少顯示幕中數字項目的值。 進行選擇,並在持續性錯誤後,恢復列印。 6 首頁按鈕 開啟與關閉功能表結構。 7 停止按鈕 中止目前工作、提供繼續或取消目前工作的選項、從產品中清除紙張、清除 與已中止工作相關的任何可繼續錯誤。如果產品未列印工作,按下停止按鈕 可將產品暫停。 8 注意指示燈表示產品有問題並需要使用者操作。範例包括空紙匣或顯示幕上 出現錯誤訊息。 注意指示燈 9 資料指示燈表示產品正在接收資料。 資料指示燈 10 就緒指示燈表示產品已準備就緒,可開始處理任何工作。 就緒指示燈 ZHTW 控制面板配置 9
10 第 1 章 產品基本概念 ZHTW
2 控制面板功能表 ● ZHTW 控制面板功能表 11
控制面板功能表 您也可以在產品控制面板的功能表中變更設定,藉此控制本產品。使用控制面板可以存取印表機驅動程 式或軟體應用程式不支援的功能,還可為紙張尺寸和類型設定紙匣。 使用說明功能表 使用說明功能表可列印頁面,以提供有關本產品的更多資訊。您可以列印後置於本產品附近,方便日後 參考。 若要顯示: 按下首頁按鈕 ,然後選擇使用說明功能表。 項目 說明 清除卡紙 提供在本產品上清除卡紙的說明。 在紙匣中裝入紙張 提供裝入與設定紙匣的說明。 裝入特殊紙材 提供裝入特殊列印紙材 (如信封、投影片及標籤) 的說明。 裝入紙材 4 X 6 (10 X 15 公分) 提供裝入 4 x 6 紙材的說明 雙面列印 提供在紙張兩面列印 (雙面列印) 的說明。 支援的紙張 提供支援的紙張與列印紙材之清單。 列印說明指南 列印顯示額外說明的網路連結的頁面。 擷取工作功能表 從擷取工作功能表可以檢視所有儲存工作的列表。 若要顯示: 按下首頁按鈕 項目 子項目 ,然後選擇擷取工作功能表。 子項目 子項目 說明 無儲存的列印工作 產品上沒有儲存任何工作時,即出現此 訊息。 <使用者名稱>
項目 子項目 所有工作 (無 PIN) 子項目 子項目 說明 份數 工作 選擇列印或列印與刪除時,可用份數選 項來指定要列印的工作份數。預設為 1, 有效範圍為 1 至 3,200。 自訂數值 另外還有下列影印選項: 列印 ● 選擇工作選項列印在驅動程式中指 定的份數。 ● 選擇自訂數值選項指定要列印的工 作份數。在驅動程式中指定的份數 乘以在控制面板上指定的份數。例 如,如果您在驅動程式中指定兩份, 且在控制面板上指定兩份,則列印 的工作總計為四份。 如果使用者儲存的兩項或更多工作不需 要 PIN,則會出現此訊息。 列印與刪除 視列出的工作類型而定,列印選項或列 印與刪除選項會顯示。如果儲存的工作 是個人或校對與暫停工作,則顯示列印 與刪除。工作列印之後會刪除。如果顯 示列印,則表示至少有一件快速影印或 標準的儲存工作。選擇列印時,會列印 並刪除清單裡的所有個人或校對與暫停 工作。 刪除 份數 <工作名稱 X> 工作 選擇列印或列印與刪除時,可用份數選 項來指定要列印的工作份數。預設為 1, 有效範圍為 1 至 3,200。 自訂數值 另外還有下列影印選項: 選
資訊功能表 使用資訊功能表可以存取和列印特定的產品資訊。 若要顯示: 按下首頁按鈕 ,然後選擇資訊功能表。 項目 說明 列印功能表選擇圖 列印控制面板功能表選擇圖,此圖顯示控制面板功能表項目的佈局和目前設 定。 列印組態 列印產品組態頁,其中會顯示印表機設定與安裝的附件。 列印耗材狀態頁 列印耗材的大約剩餘使用壽命;報告已處理頁面和工作總量的統計資料、序 號、頁數和維護資訊。 為方便客戶,HP 提供了耗材的大約剩餘使用壽命。實際的剩餘耗材存量可能 與提供的估計值不同。 耗材狀態 在可捲動的清單中顯示碳粉匣、傳送組件、熱凝器組件及碳粉收集裝置的大 約狀態。按 OK 按鈕可開啟各項目的說明。 列印用量頁 列印通過產品的所有紙張尺寸的數量,列出列印方式 (單面、雙面、單色或彩 色),並報告頁數。 列印色彩用量工作記錄 列印印表機的色彩用量統計資料。 列印展示頁 列印示範頁 列印 RGB 樣本 為不同的 RGB 值列印色彩範例。使用這些範例可做為列印色彩匹配的指引。 列印 CMYK 樣本 不同的 CMYK 值列印色彩範例。使用這些範例可做為列印色彩匹配的指引。 列印檔案目錄
功能表項目 值 說明 號紙匣尺寸 顯示可用的尺寸清單。 可讓您設定 2 號紙匣或選購的 3 號、4 號、 5 號紙匣的紙張尺寸。這些紙匣能夠利用其 中的導板偵測紙張尺寸。有關可用尺寸的完 整清單,請參閱 70 頁的支援的紙張尺寸。 顯示可用的類型清單。 可讓您設定 2 號紙匣或選購的 3 號、4 號、 5 號紙匣的紙張類型。預設值為 普通紙。有 關可用類型的完整清單,請參閱 72 頁的 支援的紙張類型。 X = 2 或選購的 3、4、5 號紙匣類型 X = 2 或選購的 3、4、5 管理耗材功能表 您可以使用此功能表來設定當耗材接近預計的使用壽命時,產品要如何向您提出警示。 若要顯示: 按下首頁按鈕 附註: ,然後選擇管理耗材功能表。 具有星號 (*) 的值為出廠預設值。有的功能表項目並沒有預設值。 功能表項目 子功能表項目 數值 說明 非常不足 黑色碳粉匣 停止 選取當碳粉匣非常接近其預計的 壽命時,產品應執行的動作。 提示繼續* 繼續 停止:產品停止運作,直至您更 換碳粉匣為止。 提示繼續:產品停止運作,直到 您清除提示訊息為止。清除提示 訊息後
功能表項目 子功能表項目 數值 說明 熱凝器組件 停止 停止:產品停止運作,直至您更 換熱凝器組件為止。 提示繼續* 繼續 提示繼續:產品停止運作,直到 您清除提示訊息為止。 繼續:產品提供警示訊息,但繼 續列印。 碳粉收集裝置 停止* 停止:產品停止運作,直至您更 換碳粉收集裝置為止。 提示繼續 繼續 提示繼續:產品停止運作,直到 您清除提示訊息為止。 繼續:產品提供警示訊息,但繼 續列印。 附註: 提示或警告您需更換碳 粉收集裝置後,若仍繼續使用, 則可能導致碳粉滲漏,尤其是在 更換碳粉收集裝置時。 使用者定義的不足量 黃色碳粉匣 範圍為 0 到 100% 利用箭號按鈕輸入碳粉匣預計的 壽命百分比,產品會在碳粉匣容 量降至此百分比時對您提出警示, 通知您碳粉匣使用壽命將盡。 範圍為 0 到 100% 利用箭號按鈕輸入碳粉匣預計的 壽命百分比,產品會在碳粉匣容 量降至此百分比時對您提出警示。 洋紅色碳粉匣 青色碳粉匣 黑色碳粉匣 傳送組件 預設值為 2% 熱凝器組件 耗材訊息 不足訊息 耗材量標 範圍為 0 到 100% 預設值為 2% 利用箭號按鈕輸入碳
功能表項目 子功能表項目 限制使用彩色 數值 說明 啟用彩色* 此功能表項目控制彩色列印的權 限。 允許時啟用彩色 停用彩色 停用彩色:所有送往本產品的工 作都會以單色列印。 啟用彩色:所有送往本產品的彩 色頁面都會以彩色列印。 允許時啟用彩色:參照權限資料 庫,以確認彩色頁面應以彩色或 單色列印。 彩色/黑白混合 這些功能表選項可讓您調整耗材 壽命與效能之間的取捨。 自動* 大部分為彩色頁 大部分為黑白頁 自動:產品軟體使用演算法,依 據列印資料提供最佳輸出。 大部分為彩色頁:此選項提供最 高效能。若大部分列印工作均為 彩色工作,則此選項並不會降低 耗材壽命。 大部分為黑白頁:若大部分列印 工作採黑白列印,則此選項最能 延長耗材壽命,是最佳選擇。 設定裝置功能表 設定裝置 功能表可讓您變更預設列印設定、調整列印品質、變更系統組態與 I/O 選項,以及重設預設 值。 列印功能表 這些設定僅影響沒有確定內容的列印工作。大多數列印工作可以確定所有內容,並置換此功能表設定的 值。 若要顯示: 按下首頁按鈕 附註: 具有星號 (*) 的值為出廠預設值。有的功能表項目並沒有預設值。 功能
功能表項目 子功能表項目 雙面列印 雙面列印裝訂 置換 A4/LETTER 數值 說明 關閉* 可讓您啟用或停用雙面列印。 開啟 附註: 此功能表僅在具備自動 雙面列印的機型提供。 長邊* 可讓您變更雙面列印的裝訂邊。 短邊 附註: 此功能表僅在具備自動 雙面列印的機型提供。 否 讓您設定本產品,在未設定任何 紙匣使用 A4 紙張時,於 Letter 尺寸紙張上列印 A4 工作;或是 在未設定任何紙匣使用 Letter 紙 張時,於 A4 尺寸紙張上列印。 是* 手動進紙 關閉* 開啟 COURIER 字型 WIDE A4 列印 PS 錯誤 將此選項設定為開啟,可將手動 進紙設定為未選擇紙匣之工作的 預設值。印表機驅動程式中的 「自動選擇」選項會置換此設定。 標準* 允許您選擇 Courier 字型版本。 深 深設定是 HP LaserJet Series III 印表機與更舊的印表機上可用的 內建 Courier 字型。 否* 是 可讓您變更 A4 紙的可列印區域。 如果選擇否,可列印區域為一行 78 個字距為 10 的字元。如果選 擇是,可列印區域
項目 數值 說明 字距 範圍:0.44 到 99.99 選擇字距。視選定的字型而定,此項目可能不會出現。預設 值為 10.00。 字型點數大小 範圍:4.00 到 999.75 選擇字型點數大小。預設值為 12.
項目 子項目 子項目 值 設定定位 描述 對於每種紙匣,設定定位會移動邊界對齊, 讓頁面上的影像上下左右置中對齊。您也可 以將正反兩面的影像對齊。 調整 號紙匣 請分別為每個紙匣執行對齊程序。 當建立影像時,產品會在紙張從上往下進紙 時,從一邊橫向左右掃描頁面。 列印測試頁 X1 位移 Y1 位移 列印測試頁以及影像位置定位設定的說明。 範圍:-5 公釐到 +5 公釐 X2 位移 進紙方向稱為 Y。Y1 是單面頁面或雙面頁面 第二面的進紙方向。Y2 是雙面頁面第一面的 進紙方向。 Y2 位移 自動感應模式 1 號紙匣感應 掃描方向稱為 X。X1 是單面頁面或雙面頁面 第二面的掃描方向。X2 是雙面頁面第一面的 掃描方向。 完全感應 使用自動感應模式,為 1 號紙匣中的紙張類 型設定感應選項。 擴充感應* 僅限於投影片 選擇完全感應時,本產品會偵測每個頁面, 並相應地切換模式。本產品可辨識輕磅紙、 普通紙、重磅紙、光面紙、粗糙紙及投影片。 使用此模式會明顯降低列印速度。請僅在混 合紙張類型列印時使用。 選取擴充感應時,本產品將偵測第一頁類型, 並將其後所有頁面均視為同類
項目 子項目 子項目 值 描述 最佳化 可用選項清單會顯示。 可讓您最佳化各種列印模式以解決列印品質 問題。 還原最佳化 使用此功能可將最佳化功能表中的所有設定 還原為出廠預設值。 立即快速校準 執行部分產品校準功能。 立即完整校準 執行所有產品校準功能。 於喚醒/開啟電源延遲校 準 否 這個功能表可控制本產品喚醒或開啟後的校 準時間。 是* ● 選擇否,使本產品在喚醒或開啟後,立 即進行校準。本產品在完成校準前,不 會進行任何列印工作。 ● 選擇是,即可使睡眠中的產品先接受列 印工作,再進行校準。可能會在列印出 所有已接收工作前,就已經開始校準。 此選項可在即將結束睡眠模式或開啟本 產品電源時更快速地列印,但列印品質 可能會降低。 附註: 若要獲得最佳的結果,請先讓本產 品進行校準,再行列印。校準完成前所執行 的列印工作可能不會有最高品質。 解析度 影像 REt 3600* 1200x1200 dpi 邊緣控制 關閉 正常* 邊緣控制設定決定邊緣的處理方式。邊緣控 制有以下兩個元件:適應的半色調及抑制。 適應的半色調會增加邊緣的清晰度。抑制則 透過稍微折疊
項目 子項目 子項目 自動清潔尺寸 值 描述 LETTER* 指定列印清潔頁所使用的紙張尺寸。此項目 僅在自動清潔選項設為開啟時出現。 A4 建立清潔頁 列印說明頁,以清除熱凝器壓力滾筒上的殘 留碳粉。 附註: 此選項僅適用於 HP Color LaserJet CP4025n 印表機與 HP Color LaserJet CP4525n 印表機。 處理清潔頁 可讓您建立與處理清潔頁,以清潔熱凝器中 的壓力滾筒。執行清潔程序時,將會列印一 張清潔頁。此頁面可丟棄。 附註: 對於 HP Color LaserJet CP4025n 印表機與 HP Color LaserJet CP4525n 印表 機,您必須先選擇建立清潔頁選項。 系統設定功能表 使用系統設定功能表以變更產品組態預設值,如睡眠模式、產品個人化語言 (語言) 及卡紙恢復。 若要顯示: 按下首頁按鈕 附註: 、選擇設定裝置功能表,然後選擇系統設定功能表。 具有星號 (*) 的值為出廠預設值。有的功能表項目並沒有預設值。 項目 子項目 數值 說明 日期/時間 日期 - - - - /[MMM]/[DD] 年
項目 子項目 暫存的工作逾時 數值 說明 關閉* 可讓您設定快速複印工作的保留時 間,逾時即將自動從佇列中刪除。 此功能表項目僅在安裝硬碟後才會 出現。 1 小時 4 小時 1天 1週 顯示位址 自動 此項目決定產品的 IP 位址是否會在 螢幕上顯示,並出現就緒訊息。 關閉* 紙匣狀態 使用此功能表可控制產品從控制面 板上處理紙匣及相關提示的方式。 使用要求的紙匣 專用* 使用要求的紙匣處理已指定特定進 紙匣的工作。可用的兩個選項是: 優先 手動進紙提示 永遠* 除非已裝紙 PS 延遲紙材 啟用* ● 專用:當使用者指定使用特定 紙匣時,即使紙匣是空的,本 產品也不會選擇其他紙匣。 ● 優先:即使使用者已特別指定 工作所用的紙匣,如指定紙匣 為空時,本產品可從其他紙匣 取紙。 此選項可控制當工作類型或尺寸與 設定為 1 號紙匣的尺寸或類型不相 符時是否出現手動送紙訊息。可用 的兩個選項是: ● 永遠:在列印手動送紙工作之 前永遠出現提示。 ● 除非已裝紙:僅在多功能紙匣 是空的或與工作的尺寸或類型 不相符時出現訊息。 此選項會影響從 Adobe PS 列印
項目 子項目 數值 說明 其他信紙信頭模式 開啟 當此選項為開啟時,不論進行單面 列印還是雙面列印,均可以相同方 式裝入信紙或預製表格。 關閉* 附註: 此選項僅在具備自動雙面 列印的機型提供。 雙面列印空白頁 自動* 是 此選項可控制本產品如何處理雙面 工作 (雙面列印)。可用的兩個選項 是: ● 自動:啟用「智慧雙面列 印」,以指示本產品在遇到第 二面空白時不要進行雙面列 印。信紙與穿孔紙的紙張類型 為例外。此選項可提高列印效 能。 ● 是:停用「智慧雙面列印」, 並強制雙面列印裝置即使僅列 印一面也進行翻頁。 附註: 此選項僅在具備自動雙面 列印的機型提供。 影像旋轉 標準 * 如果您在預製表格上進行影像對齊 時發生問題,請選取替代設定。 替代 1 分鐘 睡眠延遲 在選定時間內未使用產品,可減少 電力消耗。 3 分鐘 5 分鐘 附註: 睡眠模式設定 (位於重設功 能表) 必須開啟。 10 分鐘 15 分鐘 30 分鐘* 45 分鐘 60 分鐘 90 分鐘 2 小時 喚醒時間 <星期幾> 關閉* 自訂 24 第 2 章 控制面板功能表 選擇自訂選項以設
項目 最佳速度/耗電量 子項目 數值 說明 第一頁加速* 控制熱凝器冷卻行為。 省電 節省能源 第一頁加速:熱凝器維持功耗,其 後送往本產品的新列印工作第一頁 均可加速處理。 最節省能源 省電:熱凝器閒置時降低功耗。 節省能源:熱凝器採用比省電選項 更低的功耗。 最節省能源:關閉熱凝器,讓它逐 漸冷卻至室溫。最節省能源 選項在 列印工作第一頁時所需的時間最長。 顯示幕亮度 範圍是 –10 到 10。 設定控制面板顯示的亮度。預設值 為 0。此項目另外還控制顯示幕的 可視角度。 個人化語言 自動* 將預設個人化語言設定為自動轉換、 PCL、PDF 或 PS 模式。 PCL PDF PS 可清除的警告 工作* 設定是否清除控制面板上的警告還 是待傳送另一工作時再清除。 開啟 自動繼續 關閉 ● 工作:警告訊息在工作結束時 消失。 ● 開啟:警告訊息持續顯示,直 至您按下 OK 按鈕。 當系統產生「自動持續性」錯誤時, 確定產品的狀態。 開啟* 卡紙恢復 自動* 關閉 ● 開啟:允許本產品繼續列印。 ● 關閉:停止列印,直至使用者 清除錯誤。 設定
I/O 功能表 I/O (輸入/輸出) 功能表中的項目會影響產品與電腦之間的通訊。如果產品包含 HP Jetdirect 列印伺服器, 您即可使用此子功能表來設定基本的網路參數。您也可以透過 HP Web Jetadmin 或嵌入式 Web 伺服器 來設定這些與其他參數。 如需這些選項的更多資訊,請參閱 59 頁的連線至網路。 若要顯示: 按下首頁按鈕 附註: 、選擇設定裝置功能表,然後選擇 I/O 功能表。 具有星號 (*) 的值為出廠預設值。有的功能表項目並沒有預設值。 項目 子項目 I/O 逾時 數值 說明 範圍:5 - 300 可讓您設定產品 I/O 逾時 (以秒為單 位)。預設值為 15 秒鐘。 使用此設定值調整逾時以獲得最佳 效能。如果在列印工作中出現來自 其他連接埠的資料,請增加逾時數 值。 嵌入式 JETDIRECT 功能表 請參閱下一表格,以瞭解選項清單。 表格 2-1 嵌入式 Jetdirect 功能表 項目 子項目 資訊 列印安全性頁 子項目 子項目 說明 是* 是:將目前 HP Jetdirect 列印伺服器上的安全 性設定列印出來。 否 否:
表格 2-1 嵌入式 Jetdirect 功能表 (續) 項目 子項目 子項目 子項目 說明 手動設定 IP 位址 (僅在設定方法設為手動時才可使用) 直接在本 產品控制面板設定參數: 子網路遮罩 預設閘道 IP 位址:本產品的特定 IP 位址 (n.n.n.n),其 中 n 為 0 至 255 之間的數值。 子網路遮罩:本產品的子網路遮罩 (n.n.n.n), 其中 n 為 0 至 255 之間的數值。 預設閘道:用於與其他網路通訊的閘道或路由 器之 IP 位址。 預設 IP 自動 IP* 舊有 強制進行 TCP/IP 重新組態時,若列印伺服器 無法自網路取得 IP 位址,便會採用此處指定 的預設 IP 位址 (例如手動設定使用 BootP 或 DHCP 時)。 附註: 此功能指派了可能會干擾受管理網路 的靜態 IP 位址。 自動 IP:設定連結本地 IP 位址 169.254.x.x。 舊有:設定位址 192.0.0.
表格 2-1 嵌入式 Jetdirect 功能表 (續) 項目 子項目 子項目 子項目 說明 DHCPV6 原則 路由器已指定 路由器已指定:讓路由器決定列印伺服器要使 用的狀態自動組態方式。路由器會指定要列印 伺服器從 DHCPv6 伺服器取得位址或組態資 訊,或是兩者皆取得。 路由無法使用* 永遠 路由無法使用:若無路由器,則列印伺服器應 嘗試從 DHCPv6 伺服器取得具狀態組態。 永遠:不論有無路由器,列印伺服器都會嘗試 從 DHCPv6 伺服器取得其具狀態組態設定值。 主要 DNS 使用此項目指定列印伺服器應使用的主要 DNS 伺服器 IPv6 位址。 次要 DNS 使用此項目指定列印伺服器應使用的次要 DNS 伺服器 IPv6 位址。 PROXY 伺服器 指定產品的嵌入式應用程式應使用的 proxy 伺 服器。Proxy 伺服器通常是讓網路用戶端存取 網際網路之用。它會暫存 Web 頁面,並為用 戶端提供一些網際網路安全性方面的保護。 要指定 proxy 伺服器,請輸入其 IPv4 位址或 完整網域名稱。此名稱最多可有 255 個八位 元資料組。 對於某些網路來說,您可
表格 2-1 嵌入式 Jetdirect 功能表 (續) 項目 子項目 安全性 安全 WEB 子項目 子項目 說明 需要 HTTPS* 指定組態管理時,嵌入式 Web 伺服器是否僅 接受 HTTPS (安全 HTTP) 通訊,或是也同時 接受 HTTP 通訊。 選用 HTTPS 需要 HTTPS:安全、加密的通訊,限使用 HTTPS 存取。列印伺服器會被視為安全網站。 選用 HTTPS:可使用 HTTP 或 HTTPS 進行 存取。 IPSEC 保留 指定列印伺服器的 IPsec 狀態。 停用* 保留:IPSec 狀態保持目前組態不予變動。 停用:停用列印伺服器的 IPSec 作業。 802.1X 重設 指定是否將列印伺服器上的 802.1X 設定重設 為出廠預設值。 保留* 重設:802.1X 設定重設為出廠預設值。 保留:維持目前的 802.
表格 2-1 嵌入式 Jetdirect 功能表 (續) 項目 子項目 子項目 子項目 說明 紙張路徑測試 是 此測試協助找出 HP PostScript 第 3 級模擬產 品上的資料路徑及損毀問題。測試時會傳送預 定的 PS 檔案至產品,不過此測試不需紙張, 該檔案並不會列印。 否* 選擇是選用此測試,或是選擇否放棄此測試。 選擇所有測試 是 使用此項目選擇所有可用的內嵌測試。 否* 選擇是以選擇所有測試。選擇否以選擇個別測 試。 執行時間 (小時) 用此項目指定嵌入式測試的執行時間 (小時)。 您可以選擇 0 至 24 小時之間的數值。若是選 擇零 (0),則測試會持續執行,直到發生錯誤 或產品關機為止。 HTTP、SNMP 以及資料路徑的測試完成之 後,會將收集的資料列印出來。 執行 是 否:不執行所選測試。 否* 是:執行所選測試。 PING 測試 此測試是用來檢查網路通訊用。測試時會傳送 鏈路層封包到遠端網路主機,然後等待接收適 當回應。若要執行 ping 測試,請設定下列項 目: 目標類型 IPV4 指定目標產品是 IPv4 還是 IPv6 節點。
表格 2-1 嵌入式 Jetdirect 功能表 (續) 項目 子項目 子項目 子項目 說明 遺失百分比 顯示送出之後遠端主機沒有回應的封包比例 (0 至 100),由最近一次測試開始執行或是執 行完成時開始起算。預設值為 0。 RTT 最低 顯示封包傳輸及回應的最低測得來回時間 (RTT),範圍為 0 至 4096 毫秒。預設值為 0。 RTT 最高 顯示封包傳輸及回應的最高測得來回時間 (RTT),範圍為 0 至 4096 毫秒。預設值為 0。 RTT 平均 顯示封包傳輸及回應的平均來回時間 (RTT), 範圍為 0 至 4096 毫秒。預設值為 0。 正在執行 PING 顯示是否正在執行 ping 測試。是代表正在進 行測試,否則代表已完成測試或是並未執行測 試。 是 否* 重新整理 檢視 ping 測試結果時,此項目會用目前的結 果來更新 ping 測試資料。選擇是可更新資料, 或是選擇否保有目前資料。不過功能表逾時, 或是您回到主功能表的時候,都會自動更新。 是 否* 連結速度 列印伺服器的連線速度及通訊模式均須符合網 路。可用的設定值視產品及安裝的列印伺服器
項目 子項目 值 說明 校準重設 重設電路板上的校準值。 睡眠模式 關閉 如果睡眠模式為關閉,則當使用 者進入功能表項目睡眠延遲時, 產品絕不會進入省電模式,任何 項目旁也都不會出現星號。 開啟* 診斷程式功能表 您可使用診斷程式功能表執行有助於確定和解決產品故障問題的測試。 若要顯示: 按下首頁按鈕 附註: 項目 ,然後選擇診斷程式功能表。 具有星號 (*) 的值為出廠預設值。有的功能表項目並沒有預設值。 子項目 數值 說明 列印事件記錄 列印一份報告,從最新的項目開始, 列出產品的事件記錄中最後的 50 個 項目。 顯示事件記錄 從最新的事件開始,顯示最後 50 個 事件。 PQ 故障排除 列印一個頁面,其中包括說明、每 種色彩頁、示範頁和組態頁。這些 列印頁可以協助分析列印品質的問 題。 列印診斷頁 列印可協助您診斷產品問題的頁面。 停用碳粉匣檢查 此功能表項目允許您取出碳粉匣以 幫助確定是哪一個碳粉匣出現問題。 紙張路徑感應器 在產品的每個感測器上執行測試, 以決定感測器是否正常運作和顯示 每個感測器的狀態。 紙張路徑測試 測試產品的紙張處理功能
項目 子項目 數值 說明 雙面列印 關閉 決定是否在測試中加入雙面列印裝 置。 開啟 附註: 此選項僅在具備自動雙面 列印裝置的機型提供。 份數 1* 決定在測試中,要從指定的來源傳 送多少頁。 10 50 100 500 手動感應器測試 執行測試,以決定紙張路徑感應器 是否正常運作。 手動感應器測試 2 執行其他測試,以決定紙張路徑感 應器是否正常運作。 元件測試 顯示可用元件清單。 範圍為 0 - 60,000 毫秒。預設值為 0。 列印/停止測試 彩色條紋測試 可單獨啟動個別零件,以找出噪音、 洩漏和其他硬體問題。 列印測試頁 份數 您可以停止列印中的產品,更精確 地篩選列印品質問題,這將允許您 發現影像品質開始下降時的位置。 如此可能會出現需要手動清除的卡 紙訊息。應由服務代表執行本測試。 列印用來識別高電壓電源電弧現象 的色帶測試頁。 範圍從 1 到 30。預設值是 1。 指定要列印幾份內部頁。 服務功能表 服務功能表已鎖定,需要 PIN 才能存取。此功能表為授權的維修人員所專用。 ZHTW 控制面板功能表 33
34 第 2 章 控制面板功能表 ZHTW
3 ZHTW 適用於 Windows 的軟體 ● 支援的 Windows 作業系統 ● 支援的 Windows 印表機驅動程式 ● 為 Windows 選擇正確印表機驅動程式。 ● 列印設定值的優先順序 ● 為 Windows 變更印表機驅動程式設定值 ● 移除 Windows 軟體 ● Windows 的支援公用程式 ● 其他作業系統之軟體 35
支援的 Windows 作業系統 本產品支援下列 Windows 作業系統: 36 ● Windows XP (32 位元與 64 位元) ● Windows Server 2003 (32 位元與 64 位元) ● Windows Server 2008 (32 位元與 64 位元) ● Windows Vista (32 位元與 64 位元) ● Windows 7 (32 位元與 64 位元) 第 3 章 適用於 Windows 的軟體 ZHTW
支援的 Windows 印表機驅動程式 ● HP PCL 6 (此為預設印表機驅動程式) ● HP PostScript 模擬通用列印驅動程式 (HP UPD PS) ● HP PCL 5 通用列印驅動程式 (HP UPD PCL 5) 印表機驅動程式隨附的線上說明內含一般列印工作的相關說明,並說明印表機驅動程式中的按鈕、核取 方塊及下拉式清單。 附註: ZHTW 如需 UPD 的詳細資訊,請參閱 www.hp.
為 Windows 選擇正確印表機驅動程式。 印表機驅動程式可提供產品功能的存取權,還可讓電腦與產品進行通訊 (使用印表機語言)。下列印表機 驅 動 程 式 可 從 下 列 網 站 下 載 : www.hp.com/go/cljcp4025_software 或 www.hp.
UPD 安裝模式 傳統模式 動態模式 ZHTW ● 如果要從 CD 為單一電腦安裝此驅動程式,請使用此模式。 ● 從產品隨附的 CD 進行安裝時,UPD 的操作方式與傳統印表機驅動程式相同。 其可搭配特定產品進行操作。 ● 如果使用此模式,必須為每台電腦和每種產品分別安裝 UPD。 ● 若要使用此模式,請從網際網路下載 UPD。請參閱 www.hp.
列印設定值的優先順序 對列印設定的變更是根據做出變更的位置排定優先順序: 附註: 40 指令和對話方塊的名稱可能會因軟體程式而異。 ● 「頁面設定」對話方塊: 在使用程式的檔案功能表上按一下頁面設定或相似的指令,以開啟此對話 方塊。在此處變更的設定會置換在其他任何位置所做的變更。 ● 列印對話方塊: 在現用程式的檔案功能表中,按一下列印、列印設定或類似指令,以開啟此對話 方塊。在列印對話方塊中變更的設定具有較低優先順序,通常不會置換在頁面設定對話方塊中所作 的設定。 ● 「印表機內容」對話方塊 (印表機驅動程式): 在列印對話方塊中按一下內容,以開啟印表機驅動程 式。在印表機內容對話方塊中變更的設定通常不會置換在列印軟體其他各處所作的設定。您可在此 處變更大多數列印設定。 ● 印表機驅動程式預設值: 印表機驅動程式預設值可決定所有列印工作所使用的設定,除非在頁面 設定、列印或印表機內容對話方塊中變更設定。 ● 印表機控制面板設定: 在印表機控制面板中變更的設定,其優先順序比在其他任何地方所做的變 更都還要低。 第 3 章 適用於 Windows 的軟體 ZHTW
為 Windows 變更印表機驅動程式設定值 變更所有列印工作的設定值直到軟體程式結束為止 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇驅動程式,然後按一下內容或喜好設定。 步驟可能會有差異;此程序是最常用的方法。 變更所有列印工作的預設值 1. Windows XP、Windows Server 2003 及 Windows Server 2008 (使用預設「開始」功能表檢 視): 按一下開始,然後按一下印表機和傳真。 Windows XP、Windows Server 2003 及 Windows Server 2008 (使用預設傳統「開始」功能表 檢視): 依次按一下開始、設定、印表機。 Windows Vista: 依次按一下開始、控制台,在硬體與音效類別中,按一下印表機。 Windows 7: 按一下開始,然後按一下裝置和印表機。 2. 以滑鼠右鍵按一下驅動程式圖示,然後選擇列印喜好設定。 變更產品組態設定 1.
移除 Windows 軟體 Windows XP 1. 依次按一下開始、控制台、新增或移除程式。 2. 從清單中找到並選擇產品。 3. 按一下變更/移除按鈕,移除軟體。 Windows Vista 1. 依次按一下開始、控制台、程式與功能。 2. 從清單中找到並選擇產品。 3. 選擇解除安裝/變更選項。 Windows 7 42 1. 按一下開始、控制面板,然後在程式標題下,按一下解除安裝程式。 2. 從清單中找到並選擇產品。 3.
Windows 的支援公用程式 HP Web Jetadmin HP Web Jetadmin 是一種簡單的列印與影像週邊設備管理軟體工具,可透過啟用遠端組態、主動式監 視、安全性疑難排解、列印與影像產品報告來協助最佳化產品使用、控制色彩成本、確保產品安全以及 流程化耗材管理。 要下載最新版本的 HP Web Jetadmin 並獲得最新的主機系統支援清單,請造訪 www.hp.
支援的作業系統 支援的瀏覽器 ● Microsoft Windows XP Service Pack 2 (32 位元和 64 位 元) ● Microsoft Windows Server 2003 Service Pack 1 (32 位元 和 64 位元) ● Microsoft Windows Server 2008 (32 位元與 64 位元) ● Microsoft Windows Vista (32 位元和 64 位元) ● Microsoft Windows 7 (32 位元和 64 位元) ● Microsoft Internet Explorer 6.0 或 7.0 要下載 HP Easy Printer Care 軟體,請瀏覽 www.hp.
其他作業系統之軟體 OS 軟體 UNIX 若為 HP-UX 和 Solaris 網路,請造訪 www.hp.com/go/jetdirectunix_software,使用「用 於 UNIX 的 HP Jetdirect 印表機安裝程式 (HPPI)」來安裝機型檔案。 如需最新的機型檔案資訊,請造訪 www.hp.com/go/unixmodelscripts。 Linux ZHTW 如需相關資訊,請瀏覽 www.hp.
46 第 3 章 適用於 Windows 的軟體 ZHTW
4 ZHTW 在 Mac 中使用產品 ● 用於 Mac 的軟體 ● 在 Mac 列印 47
用於 Mac 的軟體 支援的 Mac 作業系統 本產品支援下列 Mac 作業系統: ● Mac OS X 10.4、10.5、10.6 與更新版本 附註: 對於 Mac OS X 10.4 與更新版本,支援 PPC 與 Intel® Core™ 處理器 Mac。 支援的 Mac 印表機驅動程式 HP LaserJet 軟 體 提 供 了 用 於 Mac OS X 電 腦 的 PostScript® 印 表 機 描 述 (PostScript® Printer Description,PPD) 檔、印表機對話延伸 (Printer Dialog Extensions,PDE) 以及 HP Utility。HP 印表 機 PPD 和 PDE 檔與內建的 Apple PostScript 印表機驅動程式結合,除了提供完整列印功能,還可讓您 存取特定 HP 的功能。 從 Mac 作業系統移除軟體 您必須具有系統管理員權限才能移除軟體。 1. 開啟系統偏好設定。 2. 選擇列印與傳真。 3. 反白顯示產品。 4. 按一下減號 (-)。 5. 必要時刪除列印佇列。 6.
為 Mac 變更印表機驅動程式設定值 變更所有列印工作的設定值直到軟體程式 變更所有列印工作的預設值 結束為止 變更產品組態設定 1. 在檔案功能表中,按一下列印按鈕。 1. 在檔案功能表中,按一下列印按鈕。 Mac OS X 10.4 2. 在各個功能表中,變更需要的設定。 2. 在各個功能表中,變更需要的設定。 1. 3. 在預先設定功能表中,按一下另存 新檔... 選項,然後按鍵入預先設定 名稱。 2. 按一下系統喜好 在 Apple 功能表 設定功能表,再按一下列印與傳真 圖示。 按一下印表機設定按鈕。 這些設定值將會儲存在預先設定功能表 3. 按一下可安裝選項功能表。 中。要使用新的設定值,必須每次開啟程 式和列印時都去選擇預先設定選項。 Mac OS X 10.5 及 10.6 1. 按一下系統喜好 在 Apple 功能表 設定功能表,再按一下列印與傳真 圖示。 2. 在視窗左側選取本產品。 3. 按一下選項與耗材按鈕。 4. 按一下驅動程式標籤。 5.
功能表 印表機設定 項目 說明 裝置資訊 顯示有關目前選定產品的資訊。 HP 支援 可讓您存取技術協助、線上訂購耗材、線上註冊以及回收與退貨資 訊。 色彩用量 顯示已列印的總頁數、以彩色列印的頁數及以純黑色列印的頁數。 檔案上傳 將檔案從電腦傳送至產品。 上傳字型 將字型檔從電腦傳送至產品。 紙匣組態 變更預設紙匣設定。 雙面列印模式 開啟自動雙面列印模式。 儲存的工作 管理產品硬碟上儲存的列印工作。 電子郵件警示 設定產品以傳送特定事件的電子郵件通知。 網路設定 設定網路設定,例如 IPv4 與 IPv6 設定。 耗材管理 設定耗材接近預計的使用壽命時的處理方式。 限制彩色 設定特定使用者與軟體程式的彩色列印限制。 附註: 此選項僅在開啟檢視功能表並選擇顯示進階選項後才能使用。 保護直接連接埠 停用透過 USB 或平行連接埠列印。 其他設定 提供存取嵌入式 Web 伺服器。 Mac 支援的公用程式 HP 嵌入式 Web 伺服器 本產品配備了嵌入式 Web 伺服器,可用於存取有關產品及網路活動的資訊。如需詳細資訊,請見 133 頁的 功能。 5
在 Mac 列印 在 Mac 建立和使用列印預先設定 使用列印預設儲存目前印表機驅動程式設定值以便再次使用。 建立列印預設 1. 在檔案功能表中,按一下列印選項。 2. 選擇驅動程式。 3. 選擇要儲存以重複使用的列印設定值。 4. 在預先設定功能表,按一下另存新檔... 選項,然後鍵入預先設定名稱。 5. 按一下 OK 按鈕。 使用列印預設 1. 在檔案功能表中,按一下列印選項。 2. 選擇驅動程式。 3. 在預先設定功能表中,選擇列印預先設定。 附註: 要使用印表機驅動程式預設值,請選擇標準選項。 在 Mac 調整文件大小或列印自訂紙張尺寸 Mac OS X 10.4、10.5 及 10.6 1. 在檔案功能表中,按一下頁面設定選項。 2. 選擇本產品,然後為紙張尺寸和列印方向選項選擇正確的設定。 Mac OS X 10.5 及 10.6 1. 在檔案功能表中,按一下列印選項。 使用以下其中一種方法。 2. 按一下頁面設定按鈕。 3. 選擇本產品,然後為紙張尺寸和列印方向選項選擇正確的設定。 1. 在檔案功能表中,按一下列印選項。 2.
在 Mac 使用浮水印 1. 在檔案功能表中,按一下列印選項。 2. 開啟浮水印功能表。 3. 從模式功能表中,選擇要使用的浮水印類型。選擇浮水印選項以列印半透明的訊息。選擇說明頁選 項以列印不透明的訊息。 4. 從頁數功能表中,選擇是否要在所有頁面或僅限第一頁上列印浮水印。 5. 從文字功能表中,選擇其中一個標準訊息,或選擇自訂選項,然後在方塊中鍵入新訊息。 6. 選擇其餘設定值的選項。 在 Mac 進行單張多頁列印 1. 在檔案功能表中,按一下列印選項。 2. 選擇驅動程式。 3. 開啟配置功能表。 4. 在每張頁數功能表中,選擇要在每張紙上列印的頁數 (1、2、4、6、9 或 16)。 5. 在配置方向區域,選擇紙張上頁面的順序和配置。 6. 從框線功能表中,選擇要在每張紙張頁面周圍列印的邊框類型。 在 Mac 進行紙張的兩面列印 (雙面列印) 使用自動雙面列印 52 1. 請在一個紙匣中放入足夠的紙張以完成列印工作。 2. 在檔案功能表中,按一下列印選項。 3. 開啟配置功能表。 4.
手動雙面列印 1. 請在一個紙匣中放入足夠的紙張以完成列印工作。 2. 在檔案功能表中,按一下列印選項。 3. 開啟外觀功能表,然後按一下手動雙面列印標籤或開啟手動雙面列印功能表。 4. 按一下手動雙面列印方塊,然後選擇裝訂選項。 5. 按一下列印按鈕。請按照電腦螢幕上顯示的快顯視窗內的指示進行,再將輸出紙疊放回 1 號紙匣 中,以列印第二面。 6. 移至產品,取出 1 號紙匣內的任何空白紙張。 7. 將已列印的紙疊列印面向上,底端先送入印表機的方式裝入 1 號紙匣。您必須從 1 號紙匣列印第二 面。 8. 如果出現提示,請按下適當的控制面板按鈕以繼續。 在 Mac 儲存工作 您可將工作儲存在產品中,以便隨時列印。您還可與其他人共享儲存的工作,或將共作保密。 1. 在檔案功能表中,按一下列印選項。 2. 開啟工作儲存功能表。 3. 從工作儲存模式下拉式清單中,選擇儲存的工作類型。 4.
3. 開啟色彩選項功能表或色彩/品質選項功能表。 4. 開啟進階功能表,或選擇適當的標籤。 5. 分別調整文字、圖形和相片的設定值, 在 Mac 使用服務功能表 如果產品已連接至網路,請使用服務功能表以取得產品與耗材狀態資訊。 1. 在檔案功能表中,按一下列印選項。 2. 開啟服務功能表。 3. 要開啟嵌入式 Web 伺服器並執行維護工作,請執行下列操作: 4. 54 a. 選擇裝置維護標籤。 b. 從下拉式清單中選擇工作。 c. 按一下啟動按鈕。 要移至本產品各種支援網站,請執行下列操作: a. 選擇 Web 上的服務標籤。 b. 從功能表中選擇選項。 c.
5 ZHTW 連接產品 ● 支援的網路作業系統 ● 使用 USB 連線 ● 連線至網路 55
支援的網路作業系統 下列作業系統支援網路列印: ● Windows 7 (32 位元與 64 位元) ● Windows Vista(32 位元和 64 位元) ● Windows Server 2008 (32 位元與 64 位元) ● Windows XP (32 位元,Service Pack 2) ● Windows XP (64 位元,Service Pack 1) ● Windows Server 2003 (Service Pack 1,32 位元與 64 位元) ● Mac OS X 10.4、10.5、10.6 與更新版本 附註: 多數網路作業系統皆支援完整軟體安裝。 印表機共用免責聲明 HP 不支援點對點網路,這項功能是 Microsoft 作業系統的功能,不是 HP 印表機驅動程式的功能。請 上 Microsoft 網站:www.microsoft.
使用 USB 連線 此產品支援 USB 2.0 連線。您必須使用不長於 2 公尺的 A 對 B 類型 USB 纜線。 注意: 請等到安裝軟體出現提示後,再連接 USB 纜線。 CD 安裝 Windows 1. 結束電腦上所有開啟的程式。 2. 從 CD 安裝軟體,然後按照螢幕上的指示進行。 3. 出現提示時,請選擇直接連線電腦選項,然後按一下安裝按鈕。 4. 軟體出現提示時,將 USB 纜線連接到產品及電腦。 5. 安裝結束後,按一下完成按鈕。 6. 在其他選項畫面,您可以安裝其他軟體,或按一下結束按鈕。 7. 從任一程式列印頁面,以確定該軟體已經正確安裝。 附註: 如果安裝失敗,請重新安裝軟體。 Mac ZHTW 1. 從 CD 安裝軟體。 2. 按一下產品圖示,然後按照螢幕上的指示進行。 3. 按一下關閉按鈕。 4.
5. 要設定產品軟體以識別安裝的附件,請依下列步驟操作: Mac OS X 10.4 Mac OS X 10.5 及 10.6 1. 在 Apple 功能表 示。 2. 按一下印表機設定按鈕。 3. 按一下可安裝選項功能表。 1. 在 Apple 功能表 示。 2. 在視窗左側選取本產品。 3. 按一下選項與耗材按鈕。 4. 按一下驅動程式標籤。 5. 設定安裝的選項。 附註: 6. 按一下系統喜好設定功能表,再按一下列印與傳真圖 在 Mac OS X 10.5 與 10.
連線至網路 您可在控制台、HP 嵌入式 Web 伺服器或 HP Web Jetadmin 軟體 (適用大部分網路) 上設定網路參 數。 附註: HP Web Jetadmin 軟體不支援 Mac OS X 作業系統。 有關支援的網路完整清單,以及透過軟體設定網路參數的說明,請參閱 HP Jetdirect 嵌入式列印伺服器 管理員指南。該指南隨同安裝 HP Jetdirect 嵌入式列印伺服器的產品一起提供。 支援的網路通訊協定 本產品支援 TCP/IP 網路通訊協定,此為最為廣泛使用及接受的網路通訊協定。許多網路服務都利用此 通訊協定。下列表格列舉支援的網路服務與網路通訊協定。 表格 5-1 列印時 服務名稱 說明 port9100(直接模式) 列印服務 行式印表機服務程式(LPD) 列印服務 進階 LPD (自訂 LPD 佇列) 與 TCP/IP 系統上安裝的行式印表機多工緩衝處理服務關聯的 通訊協定與程式。 FTP 在系統之間傳送資料的 TCP/IP 公用程式。 WS 列印 使用 HP Jetdirect 列印伺服器上的 Microsoft Web Services for
表格 5-4 IP 位址 服務名稱 說明 DHCP(Dynamic Host Configuration Protocol,動態主機組態 協定) 有關自動 IP 位址指派。本產品支援 IPv4 與 IPv6。DHCP 伺服 器會提供 IP 位址給產品。一般而言,產品會從 DHCP 伺服器 取得 IP 位址,無需使用者介入。 BOOTP(Bootstrap 協定) 有關自動 IP 位址指派。BOOTP 伺服器會向產品提供 IP 位址。 需要管理員在 BOOTP 伺服器上輸入產品的 MAC 硬體位址, 以供產品從該伺服器取得 IP 位址。 Auto IP 有關自動 IP 位址指派。如果 DHCP 伺服器或 BOOTP 伺服器 都不存在,本產品會使用該服務來產生唯一的 IP 位址。 表格 5-5 安全性功能 服務名稱 說明 IPsec/防火牆 提供 IPv4 與 IPv6 網路上的網路層安全性。防火牆提供 IP 流 量的簡單控制。IPsec 透過驗證與加密通訊協定提供額外的保 護。 Kerberos 可讓您透過將唯一金鑰 (稱為票證) 指派給登入網路的每個使用 者,在開放網路中交換私人資訊
5. 按向下箭號 以反白顯示列印組態功能表,然後按下 OK 按鈕。 6. 在嵌入式 Jetdirect 頁面中,找到 IP 位址。 HP Color LaserJet CP4525 Printers Embedded Jetdirect Page 7. IPv4:如果 IP 位址是 0.0.0.0、192.0.0.192 或是 169.254.x.x,則需手動設定 IP 位址。請參閱 63 頁的從控制面板手動設定 IPv4 TCP/IP 參數。如果不是,則網路設定已經成功。 IPv6:如果 IP 位址開頭為「fe80:」,則產品應能進行列印。如果不是,則需手動設定 IP 位址。 請參閱 64 頁的從控制面板手動設定 IPv6 TCP/IP 參數。 安裝軟體 Windows 1. 結束電腦上所有的程式。 2. 從 CD 安裝軟體。 3. 依照螢幕上的指示進行。 4. 出現提示時,請選擇透過網路連線選項,然後按一下安裝按鈕。 5. 從可用印表機的清單中,選擇 IP 位址正確的印表機。 6. 按一下完成按鈕。 7.
5. 在電腦上,開啟 Apple 功能表 6. 按一下加號 (+)。 ,按一下系統喜好設定功能表,再按一下列印與傳真圖示。 Mac OS X 預設會使用 Bonjour 方式尋找驅動程式,並將產品新增至印表機快顯功能表。大多數情 況下此為最佳方式。如果 Mac OS X 找不到 HP 印表機驅動程式,則會顯示錯誤訊息。重新安裝軟 體。 如果您是將產品接上大型網路,則可能需要改用 IP 列印進行連線,而非 Bonjour。請依下列步驟操 作: 7. a. 按一下 IP 印表機按鈕。 b. 從通訊協定下拉式清單中,選擇 HP Jetdirect 插槽 選項。輸入本產品的 IP 位址或主機名稱。 從列印方式下拉式清單中,選擇產品型號 (如果尚未選擇)。 要設定產品以識別安裝的附件,請依下列步驟操作: Mac OS X 10.4 Mac OS X 10.5 及 10.6 1. 在 Apple 功能表 示。 2. 按一下印表機設定按鈕。 3. 按一下可安裝選項功能表。 1. 在 Apple 功能表 示。 2. 在視窗左側選取本產品。 3. 按一下選項與耗材按鈕。 4.
xxxx::xxxx:xxxx:xxxx:xxxx 2. 若要開啟嵌入式 Web 伺服器,請在 Web 瀏覽器的位址行中輸入 IP 位址。 3. 按一下網路標籤以取得網路資訊。您可以視需求變更設定。 設定或變更網路密碼 使用嵌入式 Web 伺服器設定網路密碼或變更現有密碼。 1. 開啟嵌入式 Web 伺服器,按一下網路標籤,然後按一下安全性連結。 附註: 如果之前設定過密碼,將會提示您輸入密碼。輸入密碼,然後按一下 套用 按鈕。 2. 在新密碼和確認密碼的方塊中輸入新密碼。 3. 在視窗底部,按一下 套用 按鈕以儲存密碼。 從控制面板手動設定 IPv4 TCP/IP 參數 使用控制面板功能表以設定 IPv4 位址、子網路遮罩,與預設閘道。 ZHTW 1. 按下首頁按鈕 2. 開啟下列每一個功能表。按向下箭號 。 a. 設定裝置 b. I/O c. 嵌入式 JETDIRECT 功能表 d. TCP/IP e. IPV4 設定 f. 設定方法 g. 手動 h. 手動設定 i.
從控制面板手動設定 IPv6 TCP/IP 參數 使用控制面板功能表手動設定 IPv6 位址。 1. 按下首頁按鈕 2. 開啟下列每一個功能表。按向下箭號 3. 。 a. 設定裝置 b. I/O c. 嵌入式 JETDIRECT 功能表 d. TCP/IP e. IPV6 設定 f. 位址 g. 手動設定 h. 啟用 i. 開啟 j. 位址 按向上箭號 或向下箭號 以反白功能表,然後按下 OK 按鈕以選取。 以選擇位址的第一個字元。按下 OK 按鈕 。 重複此程序,輸入位址的所有字元。 附註: 在輸入每個字元後,您必須按下 OK 按鈕。 4. 按向上箭號 5. 按下首頁按鈕 或向下箭號 以選擇停止字元 。按下 OK 按鈕 。 以回到就緒狀態。 連結速度與雙工設定 列印伺服器的連線速度及通訊模式均須符合網路。在大多數情況下,應讓產品使用自動模式。連結速度 與雙工設定值的變更錯誤,可能會妨礙產品與其他網路裝置的通訊。如果您需要進行變更,請使用產品 控制面板。 附註: 1. 按下首頁按鈕 2.
4.
66 第 5 章 連接產品 ZHTW
6 ZHTW 紙張和列印紙材 ● 瞭解紙張使用 ● 變更印表機驅動程式以符合紙張類型與尺寸 ● 支援的紙張尺寸 ● 支援的紙張類型 ● 紙匣與出紙槽容量 ● 裝入紙匣的紙張方向 ● 在紙匣中裝入紙張 ● 設定紙匣 67
瞭解紙張使用 根據使用者指南中的準則,本產品支援數種張紙與其他列印紙材。如果紙張或列印紙材不符合這些準 則,可能會導至列印品質不佳、卡紙次數增加,以及產品過早磨損的現象。 為確保最佳效果,請僅使用專門為雷射印表機或多功能印表機設計的 HP 品牌紙張與列印紙材。請勿使 用噴墨印表機專用的紙張與列印紙材。惠普科技建議您不要使用其他品牌的紙材,因為 HP 將無法掌控 輸出品質。 即使紙張符合此使用指南的所有規定,印出的文件可能還是會有瑕疵。其原因可能是不當的運輸或搬 運、儲存時溫度和/或濕度不理想,或是其他惠普科技所不能控制的因素。 注意: 使用不符合惠普科技規定的紙張或列印紙材,可能會造成產品出問題,而需要維修。這類維修 不包括在惠普科技所提供的保固或維修合約中。 特殊紙張準則 本產品支援在特殊紙材上列印。請遵照下列指示,列印出來的結果絕對令您滿意。使用特殊紙材或列印 紙材時,請一定要在印表機驅動程式中設定紙張類型與尺寸,以達到最佳列印結果。 注意: HP LaserJet 產品使用熱凝器將乾燥的碳粉微粒以點的方式精確地附著在紙張上。HP 雷射紙經 過精心設計,可以承受如此高的溫度。使用噴墨紙張可能會對產品造成
變更印表機驅動程式以符合紙張類型與尺寸 變更紙張尺寸與類型 (Windows) 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下紙張/品質標籤。 4. 從紙張尺寸下拉式清單中選擇尺寸。 5. 從紙張類型下拉式清單中選擇紙張類型。 6. 按一下確定按鈕。 變更紙張尺寸與類型 (Mac) ZHTW 1. 在軟體程式的檔案功能表,按一下列印選項。 2. 在份數與頁數功能表中,按一下頁面設定按鈕。 3. 從紙張尺寸下拉式清單中選擇尺寸,然後按一下 OK 按鈕。 4. 開啟外觀功能表。 5. 從紙材類型下拉式清單中選擇類型。 6.
支援的紙張尺寸 附註: 若要取得最佳結果,請在列印之前先在印表機驅動程式中選擇正確的紙張尺寸與類型。 表格 6-1 支援的紙張和列印紙材尺寸 大小與尺寸 1 號紙匣 2 號紙匣 選購的 3、4、5 號 紙匣 自動雙面列印 Letter 216 x 279 公釐 Legal 216 x 356 公釐 Executive 184 x 267 公釐 報表紙 140 x 216 公釐 8.5 X 13 216 x 330 公釐 4x6 101.6 x 152.4 公釐 您必須安裝 HP 明信 片紙材插頁。 10 X 15 公分 101.6 x 152.
表格 6-1 支援的紙張和列印紙材尺寸 (續) 1 號紙匣 大小與尺寸 2 號紙匣 選購的 3、4、5 號 紙匣 自動雙面列印 B6 (JIS) 128 x 182 公釐 16K 195 x 270 公釐 184 x 260 公釐 197 x 273 公釐 明信片 (JIS) 100 x 148 公釐 DPostcard (JIS) 148 x 200 公釐 1 自訂 76 x 127 公釐至 216 x 356 公釐 自訂 148 x 210 公釐至 216 x 356 公釐 9 號信封 98 x 225 公釐 10 號信封 105 x 241 公釐 Monarch 信封 98 x 191 公釐 B5 信封 176 x 250 公釐 C5 信封 162 x 229 公釐 C6 信封 162 x 114 公釐 信封 DL ISO 110 x 220 公釐 1 ZHTW 本產品可從 1 號紙匣列印 76 x 127 公釐的超重磅紙 (131-175 g/m2) 及卡片紙 (176-220 g/m2)。 支援的紙張尺寸 71
支援的紙張類型 1 號紙匣 紙張類型 2 號紙匣 選購的 3、4、5 號紙 匣 自動雙面列印 普通紙 HP 霧面紙 (105 g/m2) HP 霧面紙 (120 g/m2) HP 霧面紙 (160 g/m2) 1 1 HP 霧面紙 (200 g/m2) 1 1 超重磅紙 (131–175 g/m2) 1 1 卡片紙 (176–220 gm2) 1 1 1 1 2 HP 軟光面紙 (120 g/m2) HP 光面紙 (130 g/m2) HP 光面紙 (160 g/m2) HP 光面紙 (220 g/m2) 輕磅紙 (60–74 g/m2) 中磅紙 (96–110 g/m2) 重磅紙 (111–130 g/m2) 2 中磅光面紙 (96–110 g/m2) 重磅光面紙 (111–130 g/m2) 超重磅光面紙 (131–175 g/m2) 光面卡片紙 (176–220 g/m2) 彩色投影片 標籤 信紙 信封 預製表格 穿孔紙 彩色紙 合約紙 再生紙 粗糙紙 HP 粗糙紙 不透明膠片 72 1 有些情況下 2、3、4、5 號紙匣也能列印此種紙張,但是 HP 不保
紙匣與出紙槽容量 紙匣或出紙槽 紙張類型 規格 數量 1 號紙匣 紙張 範圍: 最大堆疊高度:10 公釐 60 g/m2 合約紙到 216 g/m2 合約 紙 相當於 100 張 75 g/m2 合約紙 信封 小於 60 g/m2 合約紙到 90 g/m2 合 約紙 最多 10 個信封 標籤 最多 0.102 公釐厚 最大堆疊高度:10 公釐 投影片 最少 0.102 公釐厚 最大堆疊高度:10 公釐 最多 50 張 光面紙 2 號紙匣 1 紙張 範圍: 最大堆疊高度:10 公釐 105 g/m2 合約紙到 220 g/m2 合約 紙 最多 50 張 範圍: 最大堆疊高度:56 公釐 60 g/m2 合約紙到 220 g/m2 合約 紙 相當於 500 張 75 g/m2 合約紙 10 x 15 公分紙張最大堆疊高度: 15 公釐 投影片 最少 0.
裝入紙匣的紙張方向 如果您使用的是需要特定方向的紙張,請依據下表中的資訊裝入紙張。 附註: 其他信紙信頭模式及影像旋轉設定會影響您裝入信紙或預製表格的方式。以下資訊為預設設 定。如需詳細資訊,請見 22 頁的系統設定功能表。 裝入 1 號紙匣的紙張方向 紙張類型 影像旋轉 雙面列印模式 如何裝入紙張 信紙信頭或預製表格 縱向 單面列印 列印面向下 底端先進入產品中 自動雙面列印 列印面向上 底端先進入產品中 橫向 單面列印 列印面向下 頂邊朝向產品背面 自動雙面列印 列印面向上 頂邊朝向產品背面 穿孔紙 74 縱向或橫向 第 6 章 紙張和列印紙材 單面或雙面列印 孔朝向產品背面 ZHTW
紙張類型 影像旋轉 雙面列印模式 如何裝入紙張 信封 將信封的短邊送入產品 單面列印 列印面向下 頂邊朝向產品正面 將信封的長邊送入產品 單面列印 列印面向下 頂端先進入產品中 ZHTW 裝入紙匣的紙張方向 75
裝入 2 號紙匣或選購的 3、4、5 號紙匣的紙張方向 紙張類型 影像旋轉 雙面列印模式 如何裝入紙張 信紙信頭或預製表格 縱向 單面列印 列印面向上 頂邊位於紙匣左側 自動雙面列印 列印面向下 頂邊位於紙匣左側 橫向 單面列印 列印面向上 頂邊朝向產品背面 自動雙面列印 列印面向下 頂邊朝向產品背面 穿孔紙 76 縱向或橫向 第 6 章 紙張和列印紙材 單面或雙面列印 孔朝向產品背面 ZHTW
在紙匣中裝入紙張 在 1 號紙匣中裝入紙張 1. 打開 1 號紙匣。 2.
78 3. 將紙張重新裝入進紙匣中。 4. 確定紙疊裝在導板彈片下方,且不超出紙張數 量指示標誌的上方。 5.
在 2 號紙匣及選購的 3、4 及 5 號紙匣裝入標準尺寸紙張 1. 開啟紙匣。 附註: 請勿開啟正在使用的紙匣。 2. 擠壓調整鎖,並將導板滑動到正在使用的紙張 尺寸,以調整紙張長度與紙張寬度導板。 3.
4. 合上紙匣。 5. 控制面板會顯示紙匣的紙張類型與尺寸。如果 組態不正確,請按照控制面板上的說明變更尺 寸或類型。 在 2 號紙匣及選購的 3、4 及 5 號紙匣裝入自訂尺寸紙張 80 1. 開啟紙匣。 2.
3. 將紙張裝入紙匣。檢查紙張,確認導板輕輕碰 觸紙疊,但不要壓彎紙張。 4. 合上紙匣。 5.
在 2 號紙匣裝入 10 x 15 公分紙張 82 1. 開啟紙匣。 2. 擠壓調整彈簧鎖並將導板調整至完全開啟的位 置,以便調整紙張長度與紙張寬度導板。 3.
4. 在紙匣裝入 10 x 15 公分紙張。 5. 擠壓調整彈簧鎖並將導板調整至完全合上的位 置,以便調整紙張長度與紙張寬度導板。 6. 合上紙匣。 7.
設定紙匣 產品在下列的情況中會自動提示您設定紙匣的類型及尺寸: ● 當您裝紙到紙匣時 ● 當您透過印表機驅動程式或軟體程式指定特殊的紙匣或紙材類型進行列印工作,紙匣卻未設定為符 合列印工作的設定時 附註: 如果您從 1 號紙匣列印,且 1 號紙匣設定為任何尺寸與任何類型設定,提示就不會出現。在此 狀況下,若列印工作不指定紙匣,則即使列印工作設定的紙張尺寸與類型並不符合 1 號紙匣所裝的紙 張,產品仍會自 1 號紙匣列印。 在裝紙時設定紙匣 1. 將紙張重新裝入進紙匣中。若您正在使用 2 號、3 號、4 號或 5 號紙匣,請關閉紙匣。 2. 紙匣組態訊息便會出現。 3. 按下返回箭號 4. 若要修改紙匣尺寸組態,按向下箭號 5. 如果正在修改紙匣類型組態,請按向下箭號 以接受尺寸與類型,或按下 OK 按鈕來選擇不同的紙張尺寸或紙張類型。 ,以反白顯示正確尺寸,然後按下 OK 按鈕。 來反白顯示正確的類型,然後按下 OK 按鈕。 設定紙匣以符合列印工作設定 1. 在軟體程式中指定來源紙匣、紙張尺寸及紙張類型。 2.
自動紙張感應 (自動感應模式) 紙匣設定為任何類型或普通類型設定時,自動紙材類型感應功能便會運作。另外當該紙匣的列印模式設 定是自動感應模式選項時,也會運作。 從紙匣進紙時,本產品能感應出投影片、紙張磅數與光面等級。 若要加強控制,則必須在工作中選擇特定的類型,或在紙匣中設定該類型。 自動感應設定 完全感應 (僅限於 1 號紙匣) 本產品每從紙匣進一張紙,便感應是否為輕磅紙、普通紙、重磅紙、光面紙、粗糙 紙及投影片。 延伸感測 從紙匣進頭幾張紙時,本產品能感應是否為輕磅紙、普通紙、重磅紙、光面紙、粗 糙紙及投影片。本產品會將其後所有頁面均視為同類型。 僅限於投影片 本產品可分辨投影片與非投影片。 如需設定這些選項的更多資訊,請參閱 19 頁的列印品質功能表。 依據來源、類型或尺寸選擇紙張 在 Microsoft Windows 作業系統中,當傳送列印工作時,有三種設定會影響印表機驅動程式嘗試抽取紙 材的方式。來源、類型及尺寸設定值,都會出現在多數軟體程式的頁面設定、列印或列印內容對話方塊 中。除非變更這些設定,否則產品都會使用預設值自動選擇紙匣。 來源 若要根據來源列印,請在印表機驅動程式選
86 第 6 章 紙張和列印紙材 ZHTW
7 ZHTW 列印工作 ● 取消列印工作 ● 在 Windows 列印 87
取消列印工作 1. 按下控制面板上的停止按鈕 2.
在 Windows 列印 在 Windows 開啟印表機驅動程式 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 在 Windows 取得任何列印選項的說明 1.
在 Windows 變更要列印的份數 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後選擇份數。 在 Windows 以黑色 (灰階) 列印彩色文字 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下進階標籤。 4. 展開文件選項部分。 5. 展開印表機功能部分。 6. 在以黑色列印所有文字下拉式清單中,選擇啟用選項。 儲存自訂列印設定以在 Windows 重複使用 在 Windows 使用列印捷徑 90 1. 在軟體程式的檔案功能表中,按一下列印。 2.
3. 按一下列印捷徑標籤。 4. 選擇一個捷徑,然後按一下確定按鈕。 附註: 選擇捷徑時,印表機驅動程式其他標 籤中的相應設定會隨之變更。 建立列印捷徑 1.
2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下列印捷徑標籤。 4.
5. 選擇列印選項作為新的捷徑。 6. 按一下另存新檔按鈕。 7. 鍵入捷徑名稱,然後按一下確定按鈕。 在 Windows 改善列印品質 在 Windows 選擇頁面尺寸 ZHTW 1. 在軟體程式的檔案功能表中,按一下列印。 2.
3. 按一下紙張/品質標籤。 4. 從紙張尺寸下拉式清單中選擇尺寸。 在 Windows 選擇自訂頁面尺寸 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下紙張/品質標籤。 4. 按一下自訂按鈕。 5. 鍵入自訂尺寸的名稱,指定尺寸,然後按一下確定按鈕。 在 Windows 選擇紙張類型 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下紙張/品質標籤。 4. 從紙張類型下拉式清單中,按一下更多...選項。 5. 展開類型:選項清單。 6. 展開最能描述您所用紙張之紙張類型所屬類別,然後按一下所使用的紙張類型。 在 Windows 選擇紙匣 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下紙張/品質標籤。 4. 從紙張來源下拉式清單中選擇紙匣。 選擇列印解析度 94 1. 在軟體程式的檔案功能表中,按一下列印。 2.
在 Windows 列印於預製信紙或表格 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3.
96 4. 從紙張類型下拉式清單中,按一下更多...選項。 5.
6. 展開其他選項清單。 7. 依您使用的紙張類型選擇選項,然後按一下確 定按鈕。 在特殊紙張、標籤或投影片上列印 1.
98 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下紙張/品質標籤。 4. 從紙張類型下拉式清單中,按一下更多...
5. 展開類型:選項清單。 6. 展開最能描述您所用紙張之紙張類型所屬類別。 附註: 7.
在 Windows 以不同的紙張列印第一頁或最後一頁 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3.
4. 在特殊頁面區域,按一下以不同的紙張列印頁 面選項,然後按一下設定值按鈕。 5. 在文件中的頁面區域,選擇第一頁或最末頁選 項。 6.
7. 若您的第一頁以及最後一頁均使用不同紙張列 印,請重覆第 5 及第 6 步驟,個別選擇選項。 8. 按一下確定按鈕。 縮放文件以符合頁面尺寸 1.
2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下效果標籤。 4. 選擇列印文件到選項,然後從下拉式清單選擇 一個尺寸。 在 Windows 新增浮水印至文件 ZHTW 1. 在軟體程式的檔案功能表中,按一下列印。 2.
3. 按一下效果標籤。 4. 從浮水印下拉式清單中選擇浮水印。 或者,按一下編輯按鈕,新增浮水印至清單。為浮水印指定設定,然後按一下確定按鈕。 5. 要僅列印第一頁的浮水印,請選擇僅限第一頁核取方塊。否則,將會列印所有頁面上的浮水印。 在 Windows 雙面列印 附註: 有關裝入紙張的正確方法請見 74 頁的裝入紙匣的紙張方向。 在 Windows 手動雙面列印 附註: 此資訊僅適用於未配備自動雙面列印裝置的產品。 1. 在軟體程式的檔案功能表中,按一下列印。 2.
3. 按一下外觀標籤。 4. 選擇雙面列印 (手動)核取方塊。按一下確定按 鈕以列印工作的第一面。 5. 從出紙槽擷取列印的紙疊,然後將紙疊列印面 向上放入 1 號紙匣中。 6.
在 Windows 自動雙面列印 附註: 此資訊僅適用於配備自動雙面列印裝置的產品。 1. 在軟體程式的檔案功能表中,按一下列印。 2.
3. 按一下外觀標籤。 4. 選擇雙面列印核取方塊。按一下確定按鈕以列 印工作。 在 Windows 建立手冊 1.
2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3.
4. 選擇雙面列印核取方塊。 5. 在手冊版面下拉式清單中,選擇左側裝訂或右 側裝訂選項。每張頁數選項會自動變更為每張 2 頁。 在 Windows 中在 10 x 15 公分 (4 x 6 英吋) 紙張上列印 ZHTW 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下紙張/品質標籤。 4. 從紙張尺寸下拉式清單中,選擇 4x6 或 10x15 公分尺寸。 5. 從紙張來源下拉式清單中,選擇 2 號紙匣選項。 6. 從紙張類型下拉式清單中,按一下更多...選項。 7. 展開類型:選項清單。 8.
在 Windows 單張多頁列印 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3.
4. 從每張頁數下拉式清單中,選擇每張頁數。 5. 選擇正確的列印頁面框線、頁面順序及列印方 向選項。 在 Windows 選擇頁面方向 1.
2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下外觀標籤。 4.
在 Windows 使用工作儲存功能 列印工作提供了下列工作儲存模式: ● 校對與暫停: 這項功能可以讓您快速地列印與校對工作的一份副本,然後再列印更多副本。 ● 個人工作: 將工作傳送至產品後,僅在您在產品控制面板上要求列印後才會印出此工作。如果您 為工作指定個人識別碼 (PIN),則必須在控制面板提供 PIN 才能列印。 ● 快速影印: 如果本產品上安裝了選購的硬碟,您可以列印要求的工作份數,然後將工作份數儲存 在選購的硬碟上。儲存的工作可日後再複印多份。 ● 儲存的工作: 如果本產品上安裝了選購的硬碟,您可以將工作 (如人事表格、工時卡或行事曆) 儲 存在本產品上,讓別人可隨時列印該工作。儲存的工作也可以用 PIN 保密。 注意: 如果您關閉產品,所有儲存工作的快速影印、校對與暫停,以及個人工作類型都會刪除。若要 長期儲存工作,並防止產品需要空間時將其刪除,請改用驅動程式裡的儲存的工作選項。 在 Windows 建立儲存的工作 1. 在軟體程式的檔案功能表中,按一下列印。 2.
3. 按一下工作儲存標籤。 4. 選擇工作儲存模式選項。 列印儲存的工作 1. 按下首頁按鈕 2. 按向下箭號 以反白顯示擷取工作功能表,然 後按下 OK 按鈕。 3.
4. 按向下箭號 OK 按鈕。 以反白顯示工作名稱,然後按下 列印或列印與刪除選項會反白顯示。 附註: 如果您已在產品上儲存了多個工作, 您可以同時選擇列印或刪除所有工作。 5. 按下 OK 按鈕以選擇列印或列印與刪除選項。 6. 如果工作需要 PIN,請按向上箭號 或向下箭 號 以輸入 PIN,然後按下 OK 按鈕。 附註: 如果您使用向上箭號 或向下箭號 以輸入 PIN,請在每一數字之後按下 OK 按鈕。 7. 按下 OK 按鈕以選擇份數選項。 8.
3. 按一下工作儲存標籤。 4. 在工作儲存模式區域,按一下校對與暫停選項。 暫時將個人工作儲存在本產品上,稍後進行列印。 附註: 本產品會在進行列印之後刪除該工作。 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下工作儲存標籤。 4. 在工作儲存模式區域,按一下個人工作選項。 5. 非必要: 在將工作設定保密區域,按一下列印的 PIN 選項,然後輸入 4 位數個人識別碼 (PIN)。 6. 可隨時從產品控制面板列印該工作。 將工作暫時儲存在本產品上 附註: 此選項僅在產品已安裝選購硬碟時才可使用。 附註: 本產品會儲存該工作,直至您關閉本產品電源。 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下工作儲存標籤。 4. 在工作儲存模式區域,按一下快速影印選項。 產品會立即列印要求的份數,然後您可以從本產品控制面板列印更多副本。 將工作永久儲存在本產品上 附註: 此選項僅在產品已安裝選購硬碟時才可使用。 1.
4. 在工作儲存模式區域,按一下儲存的工作選項或個人工作選項。 5. 在將工作設定保密區域,按一下列印的 PIN 選項,然後輸入 4 位數個人識別碼 (PIN)。 附註: 若要列印或刪除工作,您必須在產品控製面板上提供 PIN。 在有人列印儲存的列印工作時收到通知 附註: 通知。 只有建立儲存的工作之人員會收到通知。當有人列印其他人所建立的儲存工作時,您不會收到 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下工作儲存標籤。 4. 選擇所需的工作儲存模式。 5. 在工作通知選項區域,按一下列印時顯示工作 ID 選項。 設定儲存的列印工作之使用者名稱 請按照下列程序變更儲存的工作之使用者名稱。 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3. 按一下工作儲存標籤。 4. 選擇所需的工作儲存模式。 5.
在 Windows 設定色彩選項 1. 在軟體程式的檔案功能表中,按一下列印。 2. 選擇本產品,然後按一下內容或喜好設定按鈕。 3.
4. 按一下 HP EasyColor 核取方塊以清除。 5. 在色彩選項區域,按一下手動選項,然後按一 下設定值按鈕。 6.
在 Windows 列印特定工作 列印商業圖形或行銷材料 您可以使用本產品在光面紙上列印行銷或銷售材料,或其他彩色文件。若要得到最高品質的輸出,必須 執行下列步驟: 1. 選擇適當的紙張。請參閱下列表格。 2. 在產品控制面板上,為紙匣設定正確的紙張類型。 3.
設定雙面列印校準 對於雙面列印文件,例如型錄,請先設定紙匣的定位再列印,確保頁面的正面與背面對齊。 ZHTW 1. 按下首頁按鈕 2. 按向下箭號 以反白顯示設定裝置功能表,然後按下 OK 按鈕。 3. 按向下箭號 以反白顯示列印品質功能表,然後按下 OK 按鈕。 4. 按向下箭號 以反白顯示設定定位功能表,然後按下 OK 按鈕。 5. 按向下箭號 以反白顯示要調整的紙匣之調整 號紙匣功能表,然後按下 OK 按鈕。 6. 按向下箭號 以反白顯示列印測試頁設定,然後按下 OK 按鈕。 7.
122 第 7 章 列印工作 ZHTW
8 ZHTW 色彩 ● 調整色彩 ● 匹配色彩 ● 進階色彩 123
調整色彩 利用印表機驅動程式中的色彩標籤 (Windows) 或者色彩選項或色彩/品質選項功能表 (Mac) 的設定來管 理色彩。 自動 將色彩選項設定為預設或自動設定,通常可以產生最佳的彩色文件列印品質。預設或自動色彩調整選項 可最佳化文件中各項元素的中性灰色色彩處理、半色調和邊緣強化。如需詳細資訊,請見印表機驅動程 式的線上說明。 以灰階列印 選擇印表機驅動程式中的灰階列印選項 (Windows) 或將彩色列印為灰色選項 (Mac),對彩色文件進行黑 白列印。此選項適用於列印彩色文件,以供影印或傳真。產品進入單色模式,可減少使用彩色碳粉匣。 手動色彩調整 手動設定色彩選項,以調整文字、圖形和相片的中性灰色色彩處理、半色調和邊緣強化。依下列方式可 開啟手動色彩調整選項: ● Windows: 在色彩標籤,按一下 HP EasyColor 核取方塊以清除,按一下手動按鈕,然後按一下 設定值按鈕。 ● Mac:開啟進階功能表,或選擇適當的標籤。 手動色彩選項 使用手動色彩選項可調整文字、圖形及相片的中性灰色、半色調及邊緣控制選項。 表格 8-1 手動色彩選項 設定說明 設定選項 半色調 ●
使用 Windows 適用的 HP EasyColor 選項 如果您使用的是適用 Windows 的 HP PCL 6 印表機驅動程式,HP EasyColor 技術會自動改善從 Microsoft Office 程式中列印的混合內容文件。此技術會掃描文件並自動調整 .JPEG 或 .
匹配色彩 使產品輸出色彩與電腦螢幕顯示的色彩相匹配是一個相當複雜的過程,因為印表機和電腦監視器使用不 同的色彩產生方法。監視器使用 RGB (紅、綠、藍) 顏色方式,透過光學像素來顯示色彩,而印表機則 使用 CMYK (青藍色、洋紅色、黃色和黑色) 方式來列印色彩。 好幾個因素可能影響您匹配列印色彩和監視器色彩的能力。這些因素包括: ● 紙張 ● 印表機著色劑 (例如油墨或碳粉) ● 列印處理 (例如噴墨、印刷或雷射技術) ● 頂部照明 ● 個人對色彩的感知差異 ● 軟體程式 ● 印表機驅動程式 ● 電腦作業系統 ● 監視器和監視器設定 ● 顯示卡與驅動程式 ● 操作環境 (例如濕度) 當螢幕上的色彩與列印出的色彩不完全相符時,請留意上面提到的因素。 對多數使用者而言,要使螢幕與產品色彩相符,最佳方法是列印 sRGB 色彩。 樣本表色彩匹配 產品輸出與預印樣本表和標準色彩參考匹配的過程十分復雜。一般來說,如果用來建立樣本表的油墨為 青藍色、洋紅色、黃色和黑色,通常您可以獲得較為理想的樣本表匹配效果。通常將這些樣本表稱為合 成色樣本表。 某些樣本表由專色建立。專色是
按照下列程序,在產品上使用控制面板列印色彩範例: 1. 按下首頁按鈕 2. 按向下箭號 以反白顯示資訊功能表,然後按下 OK 按鈕。 3. 按向下箭號 以反白顯示列印 RGB 樣本或列印 CMYK 樣本選項,然後按下 OK 按鈕。 。 PANTONE® 色彩比對 PANTONE® 具有多種色彩比對系統。PANTONE MATCHING SYSTEM® 使用廣泛,它使用固態 油 墨 來 產 生 各 種 色 調 。 請 參 閱 www.hp.com/go/cljcp4025_software 或 www.hp.
進階色彩 本產品具有自動色彩功能,可產生絕佳色彩效果。經過精心設計與測試的色表,可順利、精確再現所有 可列印的色彩。 本產品也有功能強大的工具,供專業人士使用。 HP ColorSphere 碳粉 HP 的列印系統(印表機、碳粉匣、碳粉及紙張)可相互配合使用,使列印品質、產品可靠度及使用者 生產力最佳化。原裝 HP 碳粉匣包含 HP ColorSphere 碳粉,可滿足印表機需求,列印各種鮮明色彩。 讓文件外觀專業,文字與圖形鮮明清晰,相片栩栩如生。 HP ColorSphere 碳粉在各類紙張的列印品質及濃度均能保持一致,所列印的文件,能讓人印象良好。 此外,HP 的專業品質常用紙及專用紙 (包括各種類型和重量的 HP 紙材) 專為配合您的工作而設計。 HP ImageREt 3600 HP ImageREt 3600 列印技術是由 HP 獨力研發的一套創新技術系統,用來提供優越的列印品質。 HP ImageREt 系統與業界其他產品不同之處,在於它整合了技術優點和最佳化列印系統的每個元件。針 對各種使用者不同的需求,已經研發了數種 HP ImageREt 技術。 此系統的基礎是由數種主要的彩色雷射技術
9 ZHTW 管理和維護 ● 列印資訊頁 ● 使用 HP Easy Printer Care 軟體 ● 使用 HP 嵌入式 Web 伺服器 ● 使用 HP Web Jetadmin 軟體 ● 產品安全性功能 ● 節能設定 ● 管理耗材與附件 ● 更換說明 ● 清潔產品 ● 產品更新 129
列印資訊頁 資訊頁提供了有關產品及其目前組態的詳細資料。您可以使用下列程序來列印資訊頁: 1. 按下首頁按鈕 2. 按向下箭號 以反白顯示資訊功能表,然後按下 OK 按鈕。 3.
使用 HP Easy Printer Care 軟體 開啟 HP Easy Printer Care 軟體 附註: HP Easy Printer Care 與 Mac OS 不相容。 使用以下其中一種方法開啟 HP Easy Printer Care 軟體: ● 在開始功能表中,依次選擇程式集、Hewlett-Packard、HP Easy Printer Care,然後按一下啟 動 HP Easy Printer Care。 ● 在 Windows 系統匣 (在桌面的右下角) 中,連按兩下 HP Easy Printer Care 圖示。 ● 連按兩下桌面圖示。 HP Easy Printer Care 軟體部分 HP Easy Printer Care 軟體可提供有關您網路中多個 HP 產品的資訊,以及和您電腦直接連接的產品之 資訊。下表所示部分項目可能不適用於某些產品。 各頁面右上角的「說明」按鈕 (?) 可提供有關該頁面選項的詳細資訊。 部分 選項 裝置清單標籤 ● 開啟軟體時,此頁面將會第一個出現。 附註: 附註: 要從任何標籤回到此頁面,請按 ● 一下視窗左側的我的
部分 選項 設定標籤 ● 設定產品設定、調整列印品質設定,以及 ● 尋找有關特定產品功能的資訊 ● 附註: 此標籤不適用於某些產品。 ● HP Proactive Support 附註: 此項目可從概觀與支援標籤使 用。 訂購耗材按鈕 一般: 提供有關產品的資訊,如型號、序號、日期與時間設定 (如果可用)。 資訊頁: 提供列印適用於產品之資訊頁的連結。 功能: 提供有關產品功能的資訊,如雙面列印、可用記憶體以及可用的列印個 人化語言。按一下變更以調整設定。 ● 列印品質: 提供有關列印品質設定的資訊。按一下變更以調整設定。 ● 紙匣/紙張: 提供有關紙匣及其設定的資訊。按一下變更以調整設定。 ● 還原預設值: 提供將產品設定還原成原廠預設值的途徑。按一下還原,將設定 還原成預設值。 啟動此項目後,HP Proactive Support 會定期掃描列印系統,以識別潛在問題。按一 下更多資訊連結,可設定掃描發生的頻率。此頁面還提供有關產品軟體、韌體及 HP 印表機驅動程式可用更新的資訊。您可以接受也可以拒絕建議的每個更新。 ● 訂購清單: 顯示您可為每個產品訂購的耗材。要訂購某個項目
使用 HP 嵌入式 Web 伺服器 使用 HP 嵌入式 Web 伺服器可檢視產品狀態、設定產品網路設定,以及從電腦 (而非產品控制面板) 管 理列印功能。下列為使用 HP 嵌入式 Web 伺服器所能執行的工作範例: 附註: 將產品直接連接至電腦時,請使用 HP Easy Printer Care 軟體來檢視產品狀態而勿用 HP 嵌入 式 Web 伺服器。 ● 檢視產品狀態資訊。 ● 判斷所有耗材的剩餘使用壽命並訂購新耗材。 ● 檢視與變更紙匣組態。 ● 檢視與變更產品控制面板功能表組態。 ● 檢視與列印內部頁。 ● 接收產品與耗材事件的通知。 ● 檢視與變更網路組態。 若要使用 HP 嵌入式 Web 伺服器,您必須擁有 Windows、Mac OS 以及 Linux (僅適用 Netscape) 的 Microsoft Internet Explorer 5.01 (或更新版本),或 Netscape 6.2 (或更新版本)。HP-UX 10 及 HP-UX 11 需要 Netscape Navigator 4.
標籤或部分 設定標籤 選項 說明 耗材狀態 顯示 HP 耗材的預計剩餘使用壽命。此頁也說明耗材零件編 號。若要訂購新耗材,請按一下視窗左側其他連結區域中的 購買耗材。 事件記錄 顯示所有產品事件與錯誤的清單。使用 HP Instant Support 連結 (在所有 HP 嵌入式 Web 伺服器頁的其他連 結區域中) 連線至一組可協助您解決事件記錄問題及其他問 題的動態網頁。這些頁面還會顯示適用於本產品的其他服 務。 用量頁 顯示產品已列印頁數之摘要 (根據尺寸、類型及紙張列印路 徑分組)。 診斷頁 提供上次校準與電子照相 (EP) 參數,可用來診斷某些列印 品質問題。如需更多資訊,請與 HP 支援部門聯絡。請參 閱 218 頁的客戶支援。 裝置資訊 顯示產品的網路名稱、位址及機型資訊。若要自訂這些項 目,請按一下設定標籤上的裝置資訊。 控制面板 顯示控制面板上的訊息,例如就緒或睡眠模式開啟。 彩色用量工作記錄 顯示已列印的總頁數、以彩色列印的頁數及以純黑色列印的 頁數。 列印 將列印就緒工作傳送到產品。 設定裝置 設定產品預設設定。此頁面包含傳統的功能表,這些功能表
標籤或部分 選項 說明 限制彩色 允許或限制執行彩色列印。您可以指定個別使用者的權限, 或從特定軟體程式所傳來的工作權限。 當產品連線至 IP 網路時,網路管理員可使用此標籤來控制 產品的相關網路設定。如果產品直接連接至電腦,或不是使 用 HP Jetdirect 列印伺服器連線至網路,則此標籤將不會出 現。 網路標籤 可讓您透過電腦變更網路設定 附註: 網路標籤可用密碼保護。 在 Mac OS X,您可以變更產品在網路上顯示的 Bonjour 名 稱。 其他連結 HP Instant Support 連線 HP 網站,協助您找出產品問題的解決方案。 購買耗材 連線至 HP SureSupply 網站,您可以在其中收到有關購買 原裝 HP 耗材 (例如碳粉匣和紙張) 之選項的資訊。 產品支援 連線至產品的支援網站。 使用方法 連線到展示本產品特定工作的資訊,如清除卡紙及在各種紙 張上列印。 包含連線至網際網路的連結 附註: 您必須存取網際網路才能使用 這些連結。第一次開啟 HP 嵌入式 Web 伺服器時,如果使用的是撥號連 線但未進行連線,您必須先連線才能瀏 覽這些網站。您可能需
使用 HP Web Jetadmin 軟體 HP Web Jetadmin 是一種 Web 架構軟體解決方案,可用於安裝、監視及疑難排解與網路連接的週邊設 備。它採用主動式管理方法,可讓網路管理員在使用者受到影響之前就解決掉問題。您可在下列網站下 載此免費、增強式管理軟體:www.hp.
產品安全性功能 安全性聲明 本產品支援可協助您確保產品安全、在網路上保護重要資訊以及簡化監控與維護產品之方式的安全性標 準及建議的通訊協定。 如需有關 HP 安全影像及列印解決方案的深度資訊,請造訪 www.hp.com/go/secureprinting。此網站提 供有關安全性特性之白皮書和 FAQ 文件的連結。 IP 安全性 IP 安全性 (IPsec) 是一組通訊協定,可控制產品上流入/流出的 IP 網路流量。IPsec 可提供主機到主機 式驗證、資料完整性以及網路通訊加密功能。 對於連線至網路並具備 HP Jetdirect 列印伺服器的產品,您可以使用 HP 嵌入式 Web 伺服器中的網路 標籤設定 IPsec。 保護 HP 嵌入式 Web 伺服器 請指派存取嵌入式 Web 伺服器的密碼,讓未經授權的使用者無法變更產品設定。 1. 在 Web 瀏覽器的位址列中輸入產品 IP 位址以開啟 HP 嵌入式 Web 伺服器。 2. 按一下設定標籤。 3. 在視窗左側,按一下安全性功能表。 4. 在裝置安全設定區域中,按一下設定. . . 按鈕。 5.
保護儲存的工作 您可以為產品上儲存的工作指定 PIN 而予以保護。任何人嘗試列印這些受保護的工作,首先必須在產品 控制面板上輸入 PIN。 詳細資訊請參閱 113 頁的在 Windows 使用工作儲存功能。 鎖定控制面板功能表 您可以使用 HP 嵌入式 Web 伺服器在控制面板上鎖定多個功能表。 1. 在 Web 瀏覽器的位址列中輸入產品 IP 位址以開啟 HP 嵌入式 Web 伺服器。 2. 按一下設定標籤,然後按一下安全性連結。 3. 按一下裝置安全設定按鈕。 4. 在控制面板存取鎖定區域中,選取您要的安全等級。 最小功能表鎖定 ● 系統設定功能表已鎖定。 ● I/O 功能表已鎖定。 ● 重設功能表已鎖定。 ● 管理耗材功能表已鎖定。 中等功能表鎖定 ● 設定裝置功能表已鎖定 (所有子功能表)。 ● 診斷程式功能表已鎖定。 ● 管理耗材功能表已鎖定。 中度功能表鎖定 ● 紙張處理功能表已鎖定。 ● 設定裝置功能表已鎖定 (所有子功能表)。 ● 診斷程式功能表已鎖定。 ● 管理耗材功能表已鎖定。 最大功能表鎖定 5.
將電路板上鎖 電路板區域位於產品背面,擁有可用於連接安全纜線的插槽。將電路板上鎖能防止有人從中取出寶貴的 元件。 ZHTW 產品安全性功能 139
節能設定 最佳化速度或耗電量 最佳速度或耗電量功能可控制熱凝器冷卻行為。可用的設定包括: 第一頁加速 熱凝器維持功耗,其後送往本產品的新列印工作第一頁均可加 速處理。 省電 熱凝器閒置時降低功耗。 節省能源 熱凝器閒置時降低功耗。熱凝器採用比省電設定更低的功耗。 最節省能源 關閉熱凝器,讓它逐漸冷卻至室溫。最節省能源設定在列印工 作第一頁時所需的時間最長。 完成下列步驟以最佳化產品速度或耗電量: 1. 按下首頁按鈕 2. 開啟下列每一個功能表。按向下箭號 3. 。 a. 設定裝置 b. 系統設定 c. 最佳速度/耗電量 以反白功能表,然後按下 OK 按鈕以選取。 選取適當的選項。 省電模式 可調整的睡眠模式功能可使產品在長時間閒置時減少電力消耗。您可以設定本產品進入睡眠模式前的時 間長度。 附註: 睡眠模式並不影響產品的熱機時間。 停用或啟用睡眠模式 1. 按下首頁按鈕 2. 開啟下列每一個功能表。按向下箭號 a. 設定裝置 b. 重設 c. 睡眠模式 。 3. 按向上箭號或向下箭號 4.
設定睡眠延遲 1. 按下首頁按鈕 2. 開啟下列每一個功能表。按向下箭號 a. 設定裝置 b. 系統設定 c. 睡眠延遲 。 3. 按向上或向下箭號 4. 按下首頁按鈕 / 以反白功能表,然後按下 OK 按鈕以選取。 以選擇適當的時段,然後按下 OK 按鈕。 。 喚醒時間 喚醒時間功能允許您指示產品在選定日子的特定時間醒來,以減少熱機和校正時間。您必須開啟睡眠模 式設定,以設定喚醒時間。 附註: 確定即時時鐘在設定喚醒時間之前已設定正確的日期與時間。 設定即時時鐘 使用即時時鐘功能來設定日期和時間設定值。日期和時間資訊會附加到儲存的列印工作中,以便您識別 最新的版本。 存取日期/時間功能表 設定日期 設定日期格式 設定時間 設定時間格式 ZHTW 1. 按下首頁按鈕 2. 開啟下列每一個功能表。按向下箭號 a. 設定裝置 b. 系統設定 c. 日期/時間 。 以反白功能表,然後按下 OK 按鈕以選取。 1. 從日期/時間功能表中,反白並選取日期功能表。 2. 按向上箭號或向下箭號 1.
設定喚醒時間 1. 按下首頁按鈕 2. 開啟下列每一個功能表。按向下箭號 a. 設定裝置 b. 系統設定 c. 喚醒時間 。 / 以反白功能表,然後按下 OK 按鈕以選取。 來選擇星期幾,然後按下 OK 按鈕。 3. 按向上箭號或向下箭號 4. 按向下箭號 5. 按向上箭號或向下箭號 6. 按下 OK 按鈕以進入套用到每一天功能表。 7. 按向上箭號或向下箭號 8. 如果選擇否,請使用向上箭號或向下箭號 下 OK 按鈕以接受每個選擇。 9.
管理耗材與附件 當碳粉匣預期使用壽命已盡時列印。 當碳粉匣即將達到預計的使用壽命時,控制面板上會顯示<顏色>碳粉匣非常不足訊息。除非列印品質不 佳,否則此時也可以不更換耗材。當耗材出現這種情況時,則代表該耗材已不再適用 HP 高級保護保固。 此訊息出現後,本產品將不再提供提示。 您可以設定當<顏色>碳粉匣非常不足訊息出現時,產品停止列印。但是碳粉匣可能仍可以產生可接受的 列印品質。當本產品停止時,您可以更換耗材繼續列印,或是使用非常不足設定 (位於管理耗材功能表), 重新設定本產品以繼續列印。如需詳細資訊,請見 15 頁的管理耗材功能表。 碳粉匣的剩餘使用壽命僅是大約數,視列印的文件類型及其他因素而定。 管理碳粉匣 碳粉匣儲存 未準備使用前,請勿將碳粉匣從包裝中取出。 注意: 為防止損壞碳粉匣,請勿將其曝露在光線下超過數分鐘。 HP 對非 HP 碳粉匣的政策 惠普科技公司建議不要使用非 HP 的碳粉匣,無論是全新或再製的都不宜。 附註: 任何由於使用非 HP 碳粉匣而導致的損壞將不在 HP 保固與服務合約範圍之內。 若要安裝全新 HP 碳粉匣,請參閱 145 頁的更換碳粉匣。若要回收用完的碳粉匣,請
除此之外,此記憶體標籤也會有限度地收集產品使用資訊,其中可能包含下列資訊: ● 初次安裝該碳粉匣的日期 ● 最後一次使用該碳粉匣的日期 ● 用該碳粉匣列印的頁數 ● 頁面覆蓋率 ● 使用的列印模式 ● 曾發生過的列印錯誤 ● 產品型號 此資訊能協助 HP 設計未來的產品,以符合客戶的列印需求。 自碳粉匣記憶體標籤收集的資料當中,並不含有任何能夠用於識別個別客戶或特定產品的資訊。 HP 會採樣收取碳粉匣的記憶體標籤,樣本則採自退回 HP 免費退回與回收計劃的碳粉匣 (HP Planet Partners:www.hp.
更換說明 更換碳粉匣 本產品使用四種色彩,且分別裝在四個不同的碳粉匣中:黑色 (K)、洋紅色 (M)、青藍色 (C) 和黃色 (Y)。 注意: 纖維。 如果衣物不小心沾染到碳粉,請以乾布將它拭去,然後以冷水洗滌衣物。熱水會導致碳粉滲入 附註: 有關回收用完的碳粉匣之資訊位於碳粉匣包裝盒中。 1. 打開前側擋門。確定擋門已完全打開。 2. 握住用完的碳粉匣之把手,然後向外拉以將其 取出。 3.
4. 從其保護袋中取出新的碳粉匣。 附註: 置。 請小心不要損壞碳粉匣上的記憶裝 5. 抓住碳粉匣的兩端,將其輕輕搖晃使碳粉均勻 分佈。 6.
7. 將碳粉匣與其插槽對齊,然後插入碳粉匣直至 其卡入定位。 附註: 8. 碳粉匣插入時需稍轉動角度。 合上前側擋門。 更換碳粉收集裝置。 在控制面板提示您時,請更換碳粉收集裝置。 附註: 碳粉收集裝置專門設計為僅單次使用。請勿嘗試清空碳粉收集裝置以再次使用。否則,可能會 導致碳粉灑入本產品內,從而降低列印品質。使用後,請將碳粉收集裝置退回 HP 的 Planet Partners 計 劃以便回收。 1.
2. 握住碳粉收集裝置頂部,然後從本產品中將其 取出。 3. 將連接的護蓋放在裝置頂部的開口處。 4.
5. 將新裝置的底部先插入本產品中,然後按壓裝 置頂部,直至卡入定位。 6. 合上前側擋門。 附註: 如果未正確安裝碳粉收集裝置,前側 擋門不會完全合上。 若要回收用完的碳粉收集裝置,請按照新碳粉 收集裝置隨附的說明進行。 安裝記憶體 DIMM 您可以新增雙排直插式記憶體模組 (DIMM),為產品安裝更多記憶體。 注意: 靜電可能損壞電子零件。在處理電子零件時,請戴上防靜電手環,或經常觸摸防靜電包裝的表 面,然後才觸摸產品露出的金屬部分。 1.
2. 切斷所有的電源線和介面電纜線。 附註: 此圖示可能不會顯示所有纜線。 3. 找出本產品背面電路板上的指旋螺絲。 4.
5. 若要更換目前安裝的 DIMM,請打開 DIMM 插槽兩側的卡鎖,以斜向角度抬起 DIMM 再拉出。 XOXO XOXO XO XOXO XOXO XO XOXO XOXO XO XO O XO OX XO X XOXO XOXO XO XO O X XO XO XOXOXO XOXOXO XOXOXO O X XO XO XOXOXOXOXOXO XOXOXO XO XO XO XOXOXOXOXOXO XOXOXOXO XOXOXO XO XO XO XOXO XOXOXO XOXOXO XOXOXO XOXOXO XOXOXO XOXOXO 6. 從防靜電包裝中取出新的 DIMM。找出 DIMM 底部邊緣上的對齊凹槽。 7.
9. 將電路板與插槽頂部和底部的導軌對齊,然後將該電路板推入產品。 附註: 為了避免損壞電路板,請確定電路板對齊開口頂部與底部的導軌。 10.
啟用記憶體 Windows XP、Windows Server 2003、 1. Windows Server 2008 以及 Windows 2. Vista 按一下開始。 按一下設定值。 3. 按一下印表機和傳真 (使用預設開始功能表檢視),或按一下印表機 (使用傳統開 始功能表檢視)。 4. 以滑鼠右鍵按一下產品驅動程式圖示,然後選擇內容。 5. 按一下裝置設定值標籤。 6. 展開可安裝的選項區域。 7. 在自動組態旁邊,選擇立即更新。 8. 按一下 OK(確定)。 附註: 如果使用立即更新之後,記憶體仍未正確更新,則您可在可安裝的選項區 域中,手動選擇產品所安裝的總記憶體容量。 立即更新選項會置換所有現有的產品設定。 Windows 7 1. 按一下開始。 2. 按一下裝置和印表機。 3. 以滑鼠右鍵按一下產品驅動程式圖示,然後選擇印表機內容。 4. 按一下裝置設定值標籤。 5. 展開可安裝的選項區域。 6. 在自動組態旁邊,選擇立即更新。 7.
檢查 DIMM 的安裝 安裝 DIMM 後,請確定安裝作業順利完成。 1. 開啟本產品電源。在產品開機啟動完成後,請檢查「就緒」指示燈是否亮著。如果顯示幕上出現錯 誤訊息,則 DIMM 可能未正確安裝。請參閱163 頁的控制面板訊息。 2. 列印組態頁 (請參閱 130 頁的列印資訊頁)。 3.
2. 切斷所有的電源線和介面電纜線。 附註: ZHTW 此圖示可能不會顯示所有纜線。 3. 鬆開並取出固定 EIO 插槽護蓋的兩顆固定螺絲並卸下此護蓋。以後您將不再需要這些螺絲和護蓋。 可以將它們拋棄。 4.
5. 插入並拴緊列印伺服器介面卡隨附的固定螺絲。 6. 重新連接電源線和剩餘的介面電纜線,然後開啟產品的電源。 7. 列印一份組態頁。也會列印包含網路組態及狀態資訊的 HP Jetdirect 組態頁。 如果無法列印,請先關閉產品電源,然後解除列印伺服器卡的安裝,再重新安裝確保完全插入插槽 中。 8.
清潔產品 隨著時間推移,碳粉及紙張的塵屑會累積在產品內部。這可能會造成列印期間的列印-品質問題。清潔產 品可以免除或減少這些問題。 每當您更換碳粉匣或列印品質發生問題時,請清潔紙張路徑及碳粉匣。請盡可能不要使產品沾染塵埃與 碎屑。 要清潔碳粉匣區域和產品表面時,請使用柔軟布料沾水清潔。 清除紙張路徑 1. 按下首頁按鈕 2. 按向上箭號或向下箭號 / 以反白顯示設定裝置功能表,然後按下 OK 按鈕。 3. 按向上箭號或向下箭號 / 以反白顯示列印品質功能表,然後按下 OK 按鈕。 4. 如果產品具有自動雙面列印功能,請跳到步驟 5。 。 如果本產品沒有自動雙面列印功能,請按向上箭號或向下箭號 然後按下 OK 按鈕。請依照列印頁面中的指示進行。 ZHTW 5. 按向上箭號或向下箭號 數分鐘。 6.
產品更新 若要下載產品適用的最新韌體升級版本,請造訪 www.hp.com/go/cljcp4025_firmware 或 www.hp.
10 解決問題 ZHTW ● 解決一般問題 ● 還原原廠設定 ● 解析控制面板訊息 ● 清除卡紙 ● 解決紙張處理問題 ● 解決影像品質問題 ● 解決效能問題 ● 解決連線問題 ● 印表機軟體問題 ● 解決常見 Windows 問題 ● 解決 Mac 的常見問題 159
解決一般問題 如果產品未正確回應,請依序完成下列核對清單中的步驟。如果產品未通過某步驟,請按照對應的疑難 排解建議來執行。如果步驟將問題解決,您就可以停止,不需要執行核對清單中的其他步驟。 故障排除核對清單 1. 2. 請確認產品的就緒指示燈亮起。如果指示燈亮起,請完成下列步驟: a. 檢查電源線的連接。 b. 檢查電源是否開啟。 c. 請確認線路電壓對於產品的電源組態為正確。(請查看產品背面的標籤,瞭解電壓需求。) 如果 您正在使用排插電線,而且其電壓不在規格內,請將產品插頭直接插入牆壁插座內。如果已經 插入牆壁插座內,請嘗試不同的插座。 d. 如果以上措施仍無法修復電源問題,請聯絡 HP 客戶服務。 檢查纜線。 a. 檢查產品與電腦或網路連接埠之間的纜線連線。請確定連線是安全的。 b. 可能的話,請試用其他纜線以確認纜線是否不合格。 c. 檢查網路連接。 3. 檢查控制面板顯示幕中是否顯示任何訊息。如果顯示任何錯誤訊息,請參閱 163 頁的控制面板訊 息。 4. 確認您使用的紙張符合規格。 5.
8. 確認您已安裝本產品的印表機驅動程式。檢查程式,確認您使用的是本產品的印表機驅動程式。 9. 請從之前可列印的其他程式列印簡短文件。如果此方法成功,則問題在於使用的程式。如果此方法 不成功 (文件無法列印),請完成下列步驟: a. 嘗試從已安裝產品軟體的另一台電腦列印工作。 b.
還原原廠設定 使用 重設 功能表來還原原廠設定。 1. 按下首頁按鈕 2. 按向下箭號 以反白顯示設定裝置功能表,然後按下 OK 按鈕。 3. 按向下箭號 以反白顯示重設功能表,然後按下 OK 按鈕。 4.
解析控制面板訊息 控制面板訊息類型 4 種類型的控制面板訊息能代表產品的狀態或問題。 訊息類型 說明 狀態訊息 狀態訊息反映出產品的目前狀態。它們告知您產品操作正常,不需要操作以清潔它們。訊息隨著產品 狀態改變而改變。如果產品就緒、不在忙碌中,而且沒有等候處理的警告訊息,如果產品在線上,就 會顯示就緒的狀態訊息。 警告訊息 警告訊息通知您資料和列印出現錯誤。這些訊息通常會與就緒或狀態訊息交替顯示,並且在您按下 OK 之前一直顯示。某些警告訊息是可清除的。如果在產品設定裝置功能表中,可清除的警告設定為 工作,則下一個列印工作將會清除這些訊息。 錯誤訊息 錯誤訊息表示必須採取某些措施,例如,添加紙張或清除卡紙。 某些錯誤訊息可自動繼續。如果在功能表上設定了自動繼續,產品會在自動繼續錯誤訊息出現 10 秒 後繼續正常操作。 附註: 在顯示可自動繼續錯誤訊息的 10 秒內按下任何按鈕,就會置換自動繼續功能,而且按鈕功 會暫停列印,並提供選項以取消列印工作。 能將優先。例如,按下停止按鈕 嚴重錯誤訊息 嚴重錯誤訊息通知您產品發生故障。先關閉產品電源,再重新開啟電源,即可清除部分這類訊息。這 些訊息不受
表格 10-1 控制面板訊息 (續) 說明 建議動作 <彩色> 插槽中的碳粉匣錯誤 指示用於碳粉匣的插槽包含不正確的彩色碳粉 從該插槽取出碳粉匣,然後安裝正確的彩色碳 匣。碳粉匣由左至右的安裝順序為: 粉匣。 10.XX.YY 耗材記憶體錯誤 ● 黃色 ● 洋紅色 ● 青藍色 ● 黑色 本產品無法讀取或寫入至少一個碳粉匣記憶裝 重新安裝碳粉匣,或安裝新的碳粉匣。 置,或碳粉匣的記憶裝置遺失。 XX 值 ● 00 = 記憶裝置的記憶體錯誤 ● 10 = 記憶裝置遺失 YY 值 11.XX 內部時鐘錯誤 ● 00 = 黑色 ● 01 = 青藍色 ● 02 = 洋紅色 ● 03 = 黃色 產品的即時時鐘發生錯誤。 要繼續,請按下 OK 每次產品關閉並重新開機時,請在控制面板設 定時間及日期。請參閱 22 頁的系統設定功能 表。 如果此訊息仍然存在,請與 HP 支援部門聯 絡。請參閱 218 頁的客戶支援。 13.XX.
表格 10-1 控制面板訊息 (續) 說明 建議動作 13.XX.YY 熱凝器區域卡紙 熱凝器區域發生卡紙。 注意: 使用產品時,熱凝器可能很熱。請等 到熱凝器冷卻再處理。 如需有關清除卡紙的說明,請參閱 184 頁的 清除右側擋門的卡紙。 13.XX.
表格 10-1 控制面板訊息 (續) 說明 建議動作 48.01 傳送裝置錯誤 傳送帶在列印時已鬆脫。 關閉產品電源,然後再開啟。 如果訊息仍然存在,請先拆下傳送裝置,然後 重新裝上。若重新安裝傳送裝置後仍出現此訊 息,請與 HP 支援部門聯絡。請參閱 218 頁的 客戶支援。 49.XXXX 錯誤 發生韌體錯誤。 要繼續,請關閉電源然後再開啟 下列問題可能會導致此錯誤:損毀的列印工 作、軟體應用程式問題、非產品特定的印表機 驅動程式、品質較差的 USB 或網路纜線、網 路連線故障或不正確的組態、無效的韌體作業 或者不受支援的附件。 1. 先關閉然後再開啟產品電源。 2. 如果錯誤再度出現,請檢查下列項目: 3. 50.
表格 10-1 控制面板訊息 (續) 說明 建議動作 57.XX 錯誤 發生暫時的列印錯誤。 如果此訊息仍然存在,請與 HP 支援部門聯 絡。請參閱 218 頁的客戶支援。 要繼續,請關閉電源然後再開啟 58.XX 錯誤 發生暫時的列印錯誤。 59.BO 清潔馬達錯誤 由於下列其中一種原因,會顯示此訊息: 更換碳粉收集裝置 ● 清潔馬達卡住。 ● 碳粉收集裝置已滿。 ● 碳粉收集裝置頂部的導槽堵塞。 發生暫時的列印錯誤。 60.X 錯誤 X 指定的紙匣未正確提起。 要繼續,請關閉電源然後再開啟 X值 ● 2 = 2 號紙匣 ● 3 = 3 號紙匣 本產品的內部發生問題。 外接式紙張處理控制器已偵測到故障。 要繼續,請按下 OK 請按照產品控制面板上的指示進行。 先關閉然後再開啟產品電源。 先關閉然後再開啟產品電源。 如果此訊息仍然存在,請與 HP 支援部門聯 絡。請參閱 218 頁的客戶支援。 檢查纜線,先關閉然後再開啟產品電源 68.
表格 10-1 控制面板訊息 (續) 說明 建議動作 68.X 儲存裝置錯誤,設定已變更 要繼續,請按下 OK 一個或多個產品設定無效,並且已重設為原廠 按下 OK 按鈕以清除訊息。如果訊息未清除, 預設值。裝置可以繼續列印,但是若永久儲存 請關閉產品電源,然後重新開啟電源。 發生錯誤,則可能出現不可預期的功能。 如果此訊息仍然存在,請與 HP 支援部門聯 絡。請參閱 218 頁的客戶支援。 69.X 錯誤 出現暫時的列印錯誤。 如果此訊息仍然存在,請與 HP 支援部門聯 絡。請參閱 218 頁的客戶支援。 要繼續,請關閉電源然後再開啟 79.XXXX 錯誤 關閉產品電源,然後重新開啟電源。 產品內部發生錯誤。 先關閉然後再開啟產品電源。 如果此訊息仍然存在,請與 HP 支援部門聯 絡。請參閱 218 頁的客戶支援。 要繼續,請關閉電源然後再開啟 8X.YYYY EIO 錯誤 此訊息僅以英文顯示。指示在插槽 X 中的 EIO 卡發生故障。 更換 EIO 卡。 8X.
表格 10-1 控制面板訊息 (續) 說明 建議動作 RAM 磁碟檔案作業失敗 PJL 檔案系統指令嘗試執行不合邏輯的作業。 按下 OK 按鈕進行清理。 要清除,請按下 OK RAM 磁碟檔案系統已滿 PJL 檔案系統指令無法在檔案系統中儲存資 訊,因為檔案系統已滿。 按下 OK 按鈕進行清理。 要清除,請按下 OK ROM 磁碟已防寫保護 檔案系統裝置已受保護,無法寫入任何新的檔 按下 OK 按鈕進行清理。 案。 要清除,請按下 OK ROM 磁碟裝置故障 指定的裝置發生故障。 按下 OK 按鈕進行清理。 要清除,請按下 OK ROM 磁碟檔案作業失敗 PJL 檔案系統指令嘗試執行不合邏輯的作業。 按下 OK 按鈕進行清理。 要清除,請按下 OK ROM 磁碟檔案系統已滿 PJL 檔案系統指令無法在檔案系統中儲存資 訊,因為檔案系統已滿。 按下 OK 按鈕進行清理。 USB 附件目前無法使用。 要使用 USB 附件,請安裝該 USB 附件的軟 體,並關閉產品電源。然後,接上該附件並開 啟產品電源。 USB 附件無法正常運作。 1. 關閉產品電源。 2.
表格 10-1 控制面板訊息 (續) 說明 建議動作 XX 號紙匣尺寸不符 列出紙匣中的紙張與該紙匣的指定尺寸不相 符。 X 號紙匣紙張類型不相符 已安裝不受支援的耗材 1. 請裝入正確的紙張。 2. 確認紙張的位置正確。 3. 關上紙匣,並確認控制面板列出正確的 紙張尺寸與類型。若有需要,重新設定 紙材尺寸及類型。 4. 如果此訊息仍然存在,請與 HP 支援部 門聯絡。請參閱 218 頁的客戶支援。 指定紙匣包含與設定類型不相符的紙張類型。 指定的紙匣在解決問題之前將無法使用,但可 以從其他紙匣繼續列印。 此碳粉匣不適用於本 HP 產品。 1. 在指定的紙匣中裝入正確的紙張。 2.
表格 10-1 控制面板訊息 (續) 說明 建議動作 手動進紙 <類型> <尺寸> 當選擇手動進紙,且 1 號紙匣未裝入紙材,而 在紙匣中裝入要求的紙張。若紙匣已有紙張, 有其他紙匣可供使用時,會顯示此訊息。 請按下說明按鈕 以結束訊息,然後按下 OK 按鈕進行列印。若要使用其他紙匣,請清 除 1 號紙匣的紙張,按下說明按鈕 以結束訊 息,然後按下 OK 按鈕。 要使用另一個紙匣,請按下 OK 手動進紙 <類型> <尺寸> 要繼續,請按下 OK 當選擇手動進紙且 1 號紙匣已裝紙時,會顯示 在紙匣中裝入要求的紙張。 此訊息。 若要跳過此訊息,請按下 OK 按鈕,以使用其 他紙匣裡的可用紙張類型與尺寸。 設定產品的目前日期和時間。 按下 OK 按鈕以設定日期和時間,或按下停止 按鈕 以跳過設定。 正在列印 <報告> 本產品正在列印內部頁面。在完成頁面列印 後,產品將返回線上就緒狀態。 無需採取任何措施。 正在冷卻引擎 本產品正在冷卻。 無需採取任何措施。 正在刪除… 產品目前正在刪除儲存的工作。 無需採取任何措施。 正在刪除保密工作 產品正在刪除儲存的保密工作。 無需採取任
表格 10-1 控制面板訊息 (續) 說明 建議動作 正在清潔... 本產品正在執行自動清潔週期。清潔完成後, 無需採取任何措施。 列印會繼續。 正在移動螺線管 螺線管在元件測試過程中移動。 無需採取任何措施。 螺線管和馬達在元件測試過程中移動。 無需採取任何措施。 要結束,請按下 正在移動螺線管及馬達 要結束,請按下 正在處理... 產品目前正在處理工作,但尚未拾取紙張。紙 無需採取任何措施。 張開始移動時,此訊息就會被另一條訊息所替 代,指明要從哪個紙匣列印該工作。 正在處理... 產品正在處理清潔頁。 無需採取任何措施。 正在處理... 從 號紙匣 產品正在透過指定的紙匣處理工作。 無需採取任何措施。 正在處理...
表格 10-1 控制面板訊息 (續) 說明 建議動作 在 號紙匣中裝入紙張 [類型] [尺寸] 當指示的紙匣已選取但未裝入紙張,且沒有其 在紙匣中裝入要求的紙張。 他可用的紙匣,會顯示此訊息。 另外,當紙匣設定的紙張類型或尺寸與列印工 作所設的設定不同時,也會出現。 在 號紙匣中裝入紙張 [類型] [尺寸] 要使用另一個紙匣,請按下 OK 在 1 號紙匣中裝入紙張 [類型] [尺寸] 當指示的紙匣已選取但未裝入紙張,且沒有其 1. 他可用的紙匣,會顯示此訊息。 2. 另外,當紙匣設定的紙張類型或尺寸與列印工 作所設的設定不同時,也會出現。 3. 1 號紙匣是空的。 在紙匣中裝入正確的紙張。 如果出現提示,請確認裝入的紙張尺寸 和類型。 否則,按下 OK 按鈕以選取其他紙匣。 將要求的紙張裝入 1 號紙匣中。 如果紙張已裝入 1 號紙匣,按下說明按鈕 , 然後按下 OK 按鈕以列印。 按下 以獲得說明 若要使用另一個紙匣,從 1 號紙匣中取出紙 張,然後按下 OK 按鈕以繼續。 在 1 號紙匣中裝入紙張 [類型] [尺寸] 1 號紙匣是空的,可以使用其他紙匣。 1.
表格 10-1 控制面板訊息 (續) 說明 建議動作 安裝了非 HP 耗材 本產品正在使用非 HP 耗材。這個訊息會在安 如果您確信購買的是 HP 原廠耗材,請造訪 裝非 HP 耗材之後,顯示大約 6 秒鐘。 www.hp.
表格 10-1 控制面板訊息 (續) 說明 建議動作 更換碳粉收集裝置 碳粉收集裝置達到預計的使用壽命時,本產品 會指示。實際剩餘的使用壽命可能與預期不 同。請準備替換碳粉收集裝置,以便於列印品 質不佳時進行安裝。除非列印品質不佳,否則 此時也可以不更換碳粉收集裝置。碳粉收集裝 置達到大約的使用壽命時,該碳粉收集裝置 的 HP 頂級防護保固 (Premium Protection Warranty) 即告終止。 更換熱凝器組件 熱凝器組件達到預計的使用壽命時,本產品會 指示。實際剩餘的使用壽命可能與預期不同。 請準備替換熱凝器組件,以便於列印品質不佳 時進行安裝。除非列印品質不佳,否則此時也 可以不更換熱凝器組件。熱凝器組件達到大約 的使用壽命時,該熱凝器組件的 HP 頂級防護 保固 (Premium Protection Warranty) 即告終 止。 更換碳粉收集裝置。 如果您要讓碳粉收集裝置運作超過其預計的容 量,請使用管理耗材功能表設定本產品以繼續 列印。如需有關管理耗材功能表的更多資訊, 請參閱 15 頁的管理耗材功能表。不建議使用 此選項,因為可能會使碳粉收集裝置太滿,從 而導致需要
表格 10-1 控制面板訊息 (續) 說明 建議動作 青色碳粉匣非常不足 產品顯示耗材存量嚴重不足。實際的碳粉匣使 按下 OK 按鈕繼續執行。列印品質不佳時,請 用壽命可能有所不同。列印品質不佳時,請考 更換碳粉匣。請參閱 145 頁的更換碳粉匣。 慮準備替換碳粉匣以便安裝。除非列印品質不 佳,否則此時也可以不更換碳粉匣。HP 耗材 到達最低臨界值時,該耗材的 HP 頂級防護保 固 (Premium Protection Warranty) 即告終止。 要繼續,請按下 OK 洋紅色碳粉匣使用壽命將盡 產品顯示耗材存量不足。實際的碳粉匣使用壽 列印品質不佳時,請更換碳粉匣。請考慮購入 命可能有所不同。除非列印品質不佳,否則此 更換用的碳粉匣,以便目前安裝的碳粉匣達到 時也可以不更換碳粉匣。 預計的使用壽命時可迅速更換。請參閱 145 頁的更換碳粉匣。 洋紅色碳粉匣使用壽命將盡 產品顯示耗材存量不足。實際的碳粉匣使用壽 命可能有所不同。除非列印品質不佳,否則此 時也可以不更換碳粉匣。估計剩餘頁數是根據 此產品歷史頁面的覆蓋率來計算的。 少於 XXXX 頁 列印品質不佳時,請更換碳粉匣。請考慮購
表格 10-1 控制面板訊息 (續) 說明 建議動作 耗材非常不足 至少有兩種耗材已達最低臨界值時,會出現此 訊息。實際的耗材使用壽命可能有所不同。除 非列印品質不佳,否則此時也可以不更換耗 材。HP 耗材到達最低臨界值時,該耗材的 HP 頂級防護保固 (Premium Protection Warranty) 即告終止。 耗材非常不足 要繼續,請按下 OK 耗材非常不足 僅列印黑色 耗材處於錯誤的位置 至少有兩種耗材已達最低極限時,會出現此訊 息。實際的耗材使用壽命可能有所不同。除非 列印品質不佳,否則此時也可以不更換耗材。 HP 耗材到達最低臨界值時,該耗材的 HP 頂 級防護保固 (Premium Protection Warranty) 即告終止。 至少有兩種耗材已達最低臨界值時,會出現此 訊息。本產品經過設定,在任一彩色耗材存量 嚴重不足時,使用黑白列印。實際的耗材使用 壽命可能有所不同。除非列印品質不佳,否則 此時也可以不更換耗材。HP 耗材到達最低臨 界值時,該耗材的 HP 頂級防護保固 (Premium Protection Warranty) 即告終止。 兩個或多個碳粉匣插槽
表格 10-1 控制面板訊息 (續) 說明 建議動作 就緒診斷模式 產品處於診斷程式模式中。 若要停止診斷程式模式,請按下停止按鈕 。 要結束,請按下 插卡插槽 無法操作 插槽 中的 compact flash 記憶卡無法正確 從指示的插槽中取出記憶卡,然後換上新的記 憶卡。 運作。 插卡插槽尚未起始 此檔案儲存元件必須起始,然後才能使用。 插卡槽已防寫保護 檔案系統裝置已受保護,無法寫入任何新的檔 按下 OK 按鈕進行清理。 案。 使用嵌入式 Web 伺服器或 HP Web Jetadmin 起始元件。 要清除,請按下 OK 插卡槽裝置故障 指定的裝置發生故障。 按下 OK 按鈕進行清理。 要清除,請按下 OK 插卡槽檔案作業失敗 PJL 檔案系統指令嘗試執行不合邏輯的作業。 按下 OK 按鈕進行清理。 要清除,請按下 OK 插卡槽檔案系統已滿 PJL 檔案系統指令無法在檔案系統中儲存資 訊,因為檔案系統已滿。 按下 OK 按鈕進行清理。 要清除,請按下 OK 插槽 x 的 [FS] DIMM 上的資料不受支援 要清除,請按下 OK 所示檔案系統的
表格 10-1 控制面板訊息 (續) 說明 建議動作 黃色碳粉匣非常不足 產品顯示耗材存量嚴重不足。實際的碳粉匣使 列印品質不佳時,請更換碳粉匣。請參閱 用壽命可能有所不同。列印品質不佳時,請考 145 頁的更換碳粉匣。 慮準備替換碳粉匣以便安裝。除非列印品質不 佳,否則此時也可以不更換碳粉匣。HP 耗材 到達最低臨界值時,該耗材的 HP 頂級防護保 固 (Premium Protection Warranty) 即告終止。 黃色碳粉匣非常不足 產品顯示耗材存量嚴重不足。實際的碳粉匣使 按下 OK 按鈕繼續執行。列印品質不佳時,請 用壽命可能有所不同。列印品質不佳時,請考 更換碳粉匣。請參閱 145 頁的更換碳粉匣。 慮準備替換碳粉匣以便安裝。除非列印品質不 佳,否則此時也可以不更換碳粉匣。HP 耗材 到達最低臨界值時,該耗材的 HP 頂級防護保 固 (Premium Protection Warranty) 即告終止。 要繼續,請按下 OK 黑色碳粉匣使用壽命將盡 產品顯示耗材存量不足。實際的碳粉匣使用壽 列印品質不佳時,請更換碳粉匣。請考慮購入 命可能有所不同。除非列印品質不佳,否則此 更
表格 10-1 控制面板訊息 (續) 說明 建議動作 傳送組件非常不足 傳送組件到達最低臨界值時,會出現此訊息。 實際的耗材使用壽命可能有所不同。除非列印 品質不佳,否則此時也可以不更換耗材。HP 耗材到達最低臨界值時,該耗材的 HP 頂級防 護保固 (Premium Protection Warranty) 即告 終止。 要繼續,請按下 OK 傳送裝置不相容 安裝了不正確的傳送裝置。 若要繼續以彩色列印,請更換耗材,或使用控 制面板上的管理耗材功能表重新設定本產品。 如需有關訂購耗材的更多資訊,請參閱 207 頁的耗材和附件。 如需有關管理耗材功能表的更多資訊,請參 閱 15 頁的管理耗材功能表。 1. 開啟右側擋門。 2. 取出不相容的傳送裝置。 3. 安裝正確的傳送裝置。 4.
表格 10-1 控制面板訊息 (續) 說明 建議動作 請手動送入輸出堆疊 產品已列印手動雙面列印工作的第一面,並正 1. 在等待使用者插入輸出堆疊來列印第二面。 2. 然後按下 OK 以列印第二面 請安裝耗材 請安裝熱凝器 將文件列印面朝上。 3. 在 1 號紙匣中裝入文件。 4. 按下 OK 按鈕進行列印。 缺少超過一種耗材,或安裝不正確。 按下 OK 按鈕,以識別需要更換的耗材。再次 按下 OK 按鈕以取得有關特定耗材的資訊。插 入耗材或確保已安裝的耗材完全到位。 已錯誤取出或安裝傳送裝置。 1. 開啟右側擋門。 2. 安裝傳送裝置。 3. 合上右側擋門。 如需狀態資訊,請按下 OK 請安裝傳送裝置 維持相同的方向,從出紙槽取出文件。 已錯誤取出或安裝熱凝器。 注意: 使用產品時,熱凝器可能很熱。請等 到熱凝器冷卻再處理。 1. 打開右側擋門。 2. 安裝或調整熱凝器。 3. 合上右側擋門。 請稍候 產品正在清除資料。 無需採取任何措施。 選購的紙匣連接錯誤 未正確連接選購的紙匣。 1. 關閉產品電源。 2.
清除卡紙 常見的卡紙原因 產品卡紙。 原因 解決方案 紙張不符合規格。 僅使用符合 HP 規格的紙張。請參閱 70 頁的支援的紙張尺寸。 元件安裝不正確。 確認傳送帶與傳送滾筒已正確安裝。 您使用的是產品或影印機已經用過的紙張。 不要使用已經列印過或影印過的紙張。 進紙匣裝載不正確。 取出進紙匣中過多的紙張。確認紙疊未超出紙匣的最大堆疊高 度標記。請參閱 77 頁的在紙匣中裝入紙張。 紙張歪斜。 進紙匣導板沒有正確調整。調整進紙匣導板,使其穩固地夾住 紙疊,但不要使紙張捲曲。 紙張裝訂或黏合在一起。 取出紙張,散開各頁,並旋轉 180 度或正反面翻轉。將紙張重 新裝回進紙匣。 紙張落入出紙槽之前被取出。 重設產品。等紙張完全停留在出紙槽中之後,才將其取出。 雙面列印時,在列印完文件的第二面前先取出了紙張。 重設產品,然後重新列印文件。等紙張完全停留在出紙槽中之 後,才將其取出。 紙張品質不好。 更換紙張。 紙匣內部滾筒無法拾取紙張。 如果紙張重量超過 220 g/m2,便可能無法從紙匣中取紙。 滾筒磨損。更換滾筒。 紙張粗糙或邊緣呈鋸齒狀。 更換紙張。 紙張有孔
圖示 10-1 卡紙位置 1 2 3 4 5 1 出紙槽 2 右側擋門 3 1 號紙匣區域 4 2 號紙匣和選購的 3、4、5 號紙匣 5 右下門 發生卡紙時,控制面板顯示幕會出現訊息說明卡紙的位置。下表列出可能出現的訊息,並提供卡紙清除 程序的連結。 警告! 為了避免電擊,請先取下所有項鍊、手鐲或其他金屬物,再觸碰產品內部。 卡紙類型 程序 13.XX.YY 右側擋門卡紙 請參閱 184 頁的清除右側擋門的卡紙。 13.XX.YY 右側擋門卡紙 13.XX.YY 熱凝器區域卡紙 13.XX.YY 熱凝器捲繞卡紙 ZHTW 13.XX.YY 上出紙槽上方卡紙 請參閱 186 頁的清除出紙槽區域中的卡紙。 13.XX.YY 1 號紙匣卡紙 請參閱 187 頁的清除 1 號紙匣中的卡紙。 13.XX.YY 2 號紙匣卡紙 請參閱 188 頁的清除 2 號紙匣或選購的 3、4、5 號紙匣中的 卡紙。 13.XX.YY 選購的紙匣卡紙 請參閱 188 頁的清除 2 號紙匣或選購的 3、4、5 號紙匣中的 卡紙。 13.XX.
清除右側擋門的卡紙 注意: 使用產品時,熱凝器可能會很燙。請等到熱凝器冷卻再處理。 1. 打開右側擋門。 2. 輕輕地將紙張從拾取區域中拉出。 3.
4. 如果在進入出紙槽時卡紙,請取出熱凝器,再 向下輕拉紙張將其取出。 5. 在熱凝器內部看不到的地方可能會卡紙。請取 出熱凝器以檢查內部的卡紙。 注意: 使用產品時,熱凝器可能會很燙。請 等到熱凝器冷卻再處理。 6. 握住熱凝器把手並向上提,將其筆直拉出以取 出熱凝器。 7.
8. 合上卡紙存取擋門,將熱凝器完全推入產品。 9. 合上右側擋門。 清除出紙槽區域中的卡紙 1.
清除 1 號紙匣中的卡紙 1. 如果在 1 號紙匣內能看到卡紙,請輕輕地筆直 拉出卡紙,以清除卡紙。 按下 OK 按鈕以清除 訊息。 2.
3. 輕輕地將紙張從拾取區域中拉出。 4.
1. 打開 2 號紙匣並確定紙張堆疊正確。取出所有 卡紙和碎紙。要從紙匣凹處取出卡紙,請將 2 號紙匣取出。 2. 合上紙匣。 清除右下側擋門 (3、4、5 號紙匣) 中的卡紙 1.
2. 如果能看到卡紙,請向上或向下輕拉卡紙,將 其取出。 3. 合上右下側擋門。 變更卡紙恢復 本產品提供卡紙恢復功能,可重新列印卡住的頁面。 1. 按下首頁按鈕 2. 按向下箭號 以反白顯示設定裝置功能表,然 後按下 OK 按鈕。 3. 按向下箭號 以反白顯示系統設定功能表,然 後按下 OK 按鈕。 4.
5. 按向下箭號或向上箭號 / 以反白顯示適當的 設定,然後按下 OK 按鈕。以下為可用選項: ● 自動 — 擁有足夠的記憶體時,產品會嘗試 重新列印被卡住的頁面。此為預設值。 ● 關閉 — 產品不會嘗試重新列印被卡住的頁 面。由於未使用額外的記憶體來儲存最後列 印的頁面,因此可以達到最佳效能。 附註: 使用此選項時,如果產品用完紙 張,且是在雙面列印工作時,則可能會遺失 部份頁面。 ● 6.
解決紙張處理問題 僅限使用符合《HP LaserJet 印表機系列列印紙材指南》中所列規格的紙張。務必在控制面板上將紙張 類型設定為與紙匣中裝入的紙張類型相符。 產品送入多張紙 產品送入多張紙 原因 解決方案 列印紙張黏合在一起。 取出紙張,散開各頁,旋轉 180 度或者正反面翻轉,然後把紙 張重新裝入紙匣。 附註: 請勿扇開紙張。呈扇形散開紙張會導致靜電,可能讓 紙張黏合在一起。 紙張不符合本產品的規格。 請對本產品僅使用符合 HP 紙張規格的紙張。 紙匣尚未調整妥當。 確定紙張導板符合所用紙張的尺寸。 產品送入尺寸不正確的頁面 產品送入尺寸不正確的頁面 原因 解決方案 進紙匣未裝入正確尺寸的紙張。 把正確尺寸的紙張裝入進紙匣。 沒有在軟體程式或印表機驅動程式中選擇正確尺寸的紙張。 確認軟體程式和印表機驅動程式中的設定是否正確,因為軟體 程式設定會覆寫印表機驅動程式和控制面板的設定,而且印表 機驅動程式設定會覆寫控制面板的設定。有關詳細資訊,請參 閱 41 頁的為 Windows 變更印表機驅動程式設定值或 49 頁的 為 Mac 變更印表機驅動程式設定值。 未在產品控制面板中
無法自動進紙 無法自動進紙 原因 解決方案 在軟體程式中選擇手動進紙。 在 1 號紙匣中裝入紙張;如果已裝入紙張,請按下 OK 按鈕。 未裝入正確尺寸的紙張。 請裝入正確尺寸的紙張。 進紙匣是空的。 在進紙匣中裝入紙張。 未完全取出上一次的卡紙。 打開產品並取出紙張路徑中的所有紙張。 未正確設定進紙匣的紙張尺寸。 列印組態頁或者使用控制面板來確定為紙匣設定的紙張尺寸。 紙匣內的導板未接觸紙張。 確認紙張導板和紙張相接觸。 手動進紙提示設定為永遠。即使已在紙匣中裝入紙張,產品也 會永遠提示手動進紙。 在 1 號紙匣中裝入紙張;如果已裝入紙張,請按下 OK 按鈕。 或者,將手動進紙提示設定變更為除非已裝紙,以便讓產品僅 在紙匣已空時提示手動進紙。 產品上的使用要求的紙匣設定已設定為專用,且要求的紙匣已 空。產品不會使用其他紙匣。 在要求的紙匣中裝入紙張。 或者,在設定裝置功能表中將設定從專用變更為第一。如果指 定的紙匣中沒有裝入紙材,產品可以使用其他紙匣。 無法從 2 號、3 號、4 號或 5 號紙匣進紙 無法從 2 號、3 號、4 號或 5 號紙匣進紙 ZHTW 原因
投影片或光面紙不能送入 投影片或光面紙不能送入 原因 解決方案 未在軟體或印表機驅動程式中指定正確的紙張類型。 確認已在軟體或印表機驅動程式中選擇正確的紙張類型。 進紙匣中的紙張太滿。 取出進紙匣中過多的紙張。請勿超出紙匣的最大堆疊高度標記。 另一個進紙匣中的紙張與投影片尺寸一樣,並且產品預設為其 他紙匣。 確保已經在軟體程式或印表機驅動程式中選擇用於投影片或光 面紙的進紙匣。使用產品控制面板將紙匣設定為裝入的紙張類 型。 未正確設定放置投影片或光面紙的紙匣類型。 確保已經在軟體程式或印表機驅動程式中選擇用於投影片或光 面紙的進紙匣。使用產品控制面板將紙匣設定為裝入的紙張類 型。 投影片或光面紙可能不符合支援的紙張規格。 請對本產品僅使用符合 HP 紙張規格的紙張。 濕度較高的環境可能會導致無法送入光面紙或送入的紙張過多。 避免在濕度較高的環境中列印光面紙。列印光面紙時,從包裝 中取出紙張並讓其放置數小時,會有助於將其送入產品。但是, 讓紙張放置在潮濕環境中也會導致起泡。 信封卡住或不能送入產品 信封卡住或不能送入產品 原因 解決方案 在不支援的紙匣中裝入了信封。只有 1 號紙匣
出紙捲曲或起皺 原因 解決方案 紙張的邊緣裁切不齊。 取出紙張,散開各頁,旋轉 180 度或者正反面翻轉,然後把紙 張重新裝入進紙匣。請勿扇開紙張。如果問題繼續存在,請更 換紙張。 沒有為紙匣設定指定的紙張類型,或未在軟體中選擇該類型。 在軟體中設定該紙張 (請參閱軟體文件)。為該紙張設定紙匣 (請 參閱 77 頁的在紙匣中裝入紙張)。 之前已使用該紙張進行列印工作。 請勿重複使用紙張。 產品無法進行雙面列印或雙面列印設定不正確 產品無法執行雙面列印 (列印雙面工作) 或雙面列印不正確 ZHTW 原因 解決方案 您正試圖在不支援的紙張上執行雙面列印。 確認該紙張是否支援雙面列印。 印表機驅動程式沒有為雙面列印進行設定。 設定啟用雙面列印的印表機驅動程式。 第一頁列印在預印的表單或信紙背面。 預製表格需要在紙匣中放入特定方向的紙張。請參閱 74 頁的 裝入紙匣的紙張方向。 本產品機型不支援自動雙面列印。 HP Color LaserJet CP4525n 和 HP Color LaserJet CP4025n 機型不支援自動雙面列印。 產品組態未設定為雙面列印。 在 W
解決影像品質問題 您遵守這些指引,就能避免大多數的列印品質問題。 ● 為紙匣設定正確的紙張類型設定。請參閱 84 頁的設定紙匣。 ● 請使用符合 HP 規格的紙張。請參閱 67 頁的紙張和列印紙材。 ● 必要時請清潔產品。請參閱 157 頁的清除紙張路徑。 列印品質問題範例 某些列印品質問題是由於碳粉匣使用壽命將盡或非常不足,或其他耗材嚴重不足所引起的。解決方案是 更換壽命將盡或嚴重不足的耗材。 某些列印品質問題是由於使用不合適的紙張引起的。 ● 請使用符合 HP 紙張規格的紙張。 ● 紙張表面太粗糙。請使用符合 HP 紙張規格的紙張。 ● 印表機驅動程式設定或紙匣設定可能不正確。確定您已在產品控制面板上設定紙匣,並為所用的紙 張選擇正確的驅動程式設定。 ● 列印模式可能設定錯誤,或者紙張可能不符合建議的規格。 ● 使用的投影片不適於碳粉正常附著。請僅使用適於 HP Color LaserJet 產品的投影片。 ● 紙張濕度不均勻,太高或太低。請使用其他廠商製造的紙張或取自新開封包裝的紙張。 ● 紙面有些區域不能黏附碳粉。請使用其他廠商製造的紙張或取自新開封包裝的紙張。
重複性缺失尺 如果頁面以規則的間隔發生重覆性的缺失,使用缺失尺來識別故障的起因。將尺的上方對準第一個缺失 的位置。在下一個發生缺失位置旁的標示,表示需要更換該元件了。 圖示 10-2 重複性缺失尺 0 mm 27 mm 32 mm 44 mm 48 mm 51 mm 55 mm 63 mm 76 mm 80 mm 96 mm 101 mm ZHTW 瑕疵之間的距離 導致瑕疵的產品元件 27 公釐 碳粉匣 32 公釐 碳粉匣 44 公釐 傳送裝置 48 公釐 碳粉匣 51 公釐 傳送滾筒 55 公釐 列印引擎 63 公釐 傳送裝置 76 公釐 碳粉匣 76 公釐 熱凝器 80 公釐 熱凝器 96 公釐 列印引擎 101 公釐 列印引擎 解決影像品質問題 197
最佳化及改善影像品質 內部列印品質測試頁面 使用內建的列印品質疑難排解頁面,協助診斷和解決列印品質問題。 1. 按下首頁按鈕 2. 按向下箭號 以反白顯示診斷程式功能表,然後按下 OK 按鈕。 3.
解決效能問題 問題 原因 解決方案 雖然在頁面上列印,但卻是一片空白。 文件可能包含空白頁。 檢查列印的文件,以查看內容是否出現在 所有頁面上。 產品可能故障。 如需檢查本產品,請列印組態頁。 所有列印碳粉匣中的碳粉可能嚴重不足。 顯示耗材非常不足訊息時請更換碳粉匣。 頁面列印非常緩慢。 無法列印頁面。 較重的紙張類型可能會降低列印工作的速 請使用其他類型的紙張列印。需要以較慢 度。 速度列印才能適當熱凝,以確保最佳列印 品質。 較複雜的頁面列印速度較慢。 簡化頁面。 產品可能無法正確抽取紙張。 請確定已將紙張正確載入紙匣。 產品發生卡紙。 清除卡紙。請參閱 182 頁的清除卡紙。 USB 連結線可能有瑕疵或連接不當。 ● 拔下 USB 電纜線的兩端,然後重新 連接。 ● 嘗試列印已列印過的工作。 ● 嘗試使用不同的 USB 電纜線。 您的電腦上正在執行其它裝置。 ZHTW 本產品可能無法共用 USB 連接埠。如果 您將外接式硬碟機或網路切換器連接至與 本產品相同的連接埠,則會干擾其他裝 置。若要連接並使用本產品,您必須中斷 其他裝置,或者您的電腦上必須有兩個
解決連線問題 解決直接連線問題 如果您將產品直接連接到電腦,請檢查纜線。 ● 確認纜線連接到電腦與產品。 ● 請確認纜線不超過 2 公尺。必要時更換纜線。 ● 將纜線連接到另一產品,以確認纜線運作正常。必要時請更換纜線。 解決網路問題 請檢查下列各項,確定產品與網路的通訊正常。在開始之前,請列印組態頁。請參閱 130 頁的列印資訊 頁。 問題 解決方案 實際連線狀況不佳 確認產品以合適的纜線長度連接到正確的網路。 請確認纜線連線是安全的。 看看產品背面的網路連接埠,確認琥珀色活動指示燈與綠色的連結狀態指示燈是亮 起的。 如果問題繼續存在,請嘗試使用不同纜線或集線器上的連接埠。 電腦無法與產品進行通訊。 使用命令提示從電腦對產品執行 ping 測試。例如: ping 192.168.45.
印表機軟體問題 問題 解決方案 印表機資料夾中看不到此產品的 印表機驅動程式 重新安裝產品軟體。 附註: 關閉所有正在執行的應用程式。若要關閉系統匣中顯示的圖示,在圖示上按一下滑鼠右鍵,然 後選擇關閉或停用。 請嘗試將 USB 纜線插入電腦上的其他 USB 連接埠。 在安裝軟體時出現錯誤訊息 重新安裝產品軟體。 附註: 關閉所有正在執行的應用程式。若要關閉工作列中顯示的圖示,在圖示上按一下滑鼠右鍵,然 後選擇關閉或停用。 檢查要安裝產品軟體的磁碟之可用空間大小。必要時,請盡量釋放空間,然後重新安裝產品軟體。 必要時,執行磁碟重組工具,然後重新安裝產品軟體。 產品處於「就緒」模式中,但沒 有列印文件 列印組態頁面,然後確認產品功能。 確認所有纜線安裝妥當且在規格範圍內。包括 USB 和電源線。請試換新的電源線。 請確認嵌入式 Jetdirect 頁面中的 IP 位址符合軟體連接埠的 IP 位址。使用下列其中一項程序: Windows XP、Windows Server 2003、Windows Server 2008 以 及 Windows Vista Windows 7 ZHTW 1.
解決常見 Windows 問題 錯誤訊息: 「(程式名稱,例如 Internet Explorer) 發生問題且必須關閉。很抱歉造成您的不便」 原因 解決方案 關閉所有其他軟體程式,重新啟動 Windows,再試一次。 如果參照的應用程式是印表機驅動程式,請選擇或安裝不同的 印表機驅動程式。如果已選定 PCL 6 印表機驅動程式,請切換 到 PCL 5 或 HP PostScript Level 3 模擬驅動程式。 請參閱電腦隨附的 Microsoft Windows 說明文件,更進一步取 得有關 Windows 錯誤訊息的詳細資訊,或是前往 www.microsoft.
解決 Mac 的常見問題 印表機驅動程式未列在印表機設定公用程式或列印與傳真清單中。 原因 解決方案 產品軟體可能未安裝或安裝不正確。 請確定產品 .GZ 檔位於下列檔案夾內: ● Mac OS X 10.4: Library/Printers/PPDs/Contents/Resources/ .lproj,而 即是由二個字母組成的語言碼,代表您 正在使用的語言。 ● Mac OS X 10.5 及 10.6: Library/Printers/PPDs/Contents/ Resources 如有需要,重新安裝軟體。請參閱入門指南以取得說明。 PostScript 印表機描述 (PPD) 檔損壞。 從下列檔案夾刪除 .GZ 檔: ● Mac OS X 10.4: Library/Printers/PPDs/Contents/Resources/ .lproj,而 即是由二個字母組成的語言碼,代表您 正在使用的語言。 ● Mac OS X 10.5 及 10.
印表機驅動程式不會自動設定在「印表機設定公用程式」或「列印與傳真」清單中選定的產品。 原因 解決方案 產品軟體可能未安裝或安裝不正確。 請確定產品 PPD 於下列檔案夾內: ● Mac OS X 10.4: Library/Printers/PPDs/Contents/Resources/ .lproj,而 即是由二個字母組成的語言碼,代表您 正在使用的語言。 ● Mac OS X 10.5 及 10.6: Library/Printers/PPDs/Contents/ Resources 如有需要,重新安裝軟體。請參閱入門指南以取得說明。 PostScript 印表機描述 (PPD) 檔損壞。 從下列檔案夾刪除 .GZ 檔: ● Mac OS X 10.4: Library/Printers/PPDs/Contents/Resources/ .lproj,而 即是由二個字母組成的語言碼,代表您 正在使用的語言。 ● Mac OS X 10.5 及 10.
使用 USB 纜線進行連接時,在選擇驅動程式後,產品未出現在「印表機設定公用程式」或「列印與傳真」清單。 原因 解決方案 此問題可能是軟體,也可能是硬體元件所造成。 軟體疑難排解 ● 檢查確認您的 Macintosh 支援 USB。 ● 確認您是使用 Mac OS X v10.
206 第 10 章 解決問題 ZHTW
A ZHTW 耗材和附件 ● 訂購零件、附件及耗材 ● 零件編號 207
訂購零件、附件及耗材 訂購耗材與紙張 www.hp.com/go/suresupply 訂購原廠 HP 零件或配件 www.hp.
零件編號 在產品的使用壽命期內,訂購資訊和存貨狀況可能會變更。 附件 項目 說明 零件編號 HP Color LaserJet 1 個 500 頁進紙器及 支架 500 頁紙匣。 CE422A HP Color LaserJet 3 個 500 頁進紙器及 支架 1500 頁紙匣。含三個可容納 500 張紙的 紙匣。 CE423A HP 明信片紙材插頁 塑膠紙匣,供列印 10 x 15 公分 (4 x 6 英 CC497A 吋) 紙張。 碳粉匣與碳粉收集裝置 1 項目 說明 1 零件編號 HP Color LaserJet 黑色碳粉匣 標準黑色碳粉匣 CE260A HP Color LaserJet 黑色碳粉匣 CLJ4525 機型專用的高容量黑色碳粉匣 CE260X HP Color LaserJet 青色碳粉匣 青藍色碳粉匣 CE261A HP Color LaserJet 黃色碳粉匣 黃色碳粉匣 CE262A HP Color LaserJet 洋紅色碳粉匣 洋紅色碳粉匣 CE263A 碳粉收集裝置 可容納未熱凝至紙張的碳粉。 CE26
維護組件 項目 說明 零件編號 熱凝器組件 110 伏特更換用熱凝器 CE246A 220 伏特更換用熱凝器 CE247A 傳送組件 210 附錄 A 耗材和附件 替換用的傳送組件、傳送滾筒、1 號紙匣 CE249A 拾取滾筒,以及 2 到 5 號紙匣用的 8 個 送紙及分離滾筒。 ZHTW
B ZHTW 服務與支援 ● 惠普有限保固條款 ● HP 頂級防護保固 (Premium Protection Warranty): LaserJet 碳粉匣有限保固聲明 ● Color LaserJet 熱凝器組件、傳送組件和滾筒組件有限保固聲明 ● 使用者授權合約 ● 客戶自行維修保固服務 ● 客戶支援 211
惠普有限保固條款 HP 產品 有限保固期限 HP Color LaserJet CP4025n、CP4025dn、CP4525n、 CP4525dn、CP4525xh 1 年到府維修保固 HP 向您 (一般使用者客戶) 保證,HP 硬體和附件自購買日算起,在上述期限內,無材料和製品方面的 缺陷。在產品保固期間,如果 HP 接獲產品瑕疵的通知,即根據狀況將瑕疵品予以維修或更換。更換的 產品可能是新品或效能與新品相當的產品。 HP 向您保證,HP 軟體自購買日算起,在上述期限內,在適當安裝與使用下,不會因為材料和製品方面 的缺陷,無法執行程式設計指令。在產品保固期間,如果 HP 獲悉此類瑕疵,HP 將更換由於這類瑕疵 而無法執行程式指令的軟體。 HP 不保證 HP 產品在執行期間不會發生中斷或錯誤。如果 HP 無法在合理的時間內依照保固聲明將產 品予以維修或更換,使用者可以立即退還產品,並按照購買價格取回退款。 HP 產品可能包含效能與新的零件完全相等或可能曾被偶爾使用過的再製零件。 保固不適用於下列狀況所造成的瑕疵:(a) 不當或不充分的維護或校正,(b) 非 HP 提供的軟體、介面、 零件或設備,(c
HP 頂級防護保固 (Premium Protection Warranty): LaserJet 碳粉匣有限保固聲明 HP 保證產品無材料和製品方面的缺陷。 本保固聲明不適用 (a) 以任何方式裝填、整修、再製或擅自更動的產品,(b) 因濫用、不恰當的存放或不 符合印表機產品環境規格的操作而產生的問題,或是 (c) 因展示用途而產生正常損耗的產品。 若要獲得保固服務,請將產品送至購買處 (連同問題的書面說明和列印範本),或是聯絡 HP 客戶支援部 門。如果證實產品有缺陷,HP 可選擇更換產品,或依購買金額退款。 在當地法律允許的範圍內,上述保固是唯一的,其他明示或暗示性、書面或口頭的保固或條款均無效; HP 特別否認對任何銷售合適性、滿意品質以及合適特定用途的暗示性保固或條款。 在當地法律允許的範圍內,HP 或其供應商對於所引起的直接、特殊、偶發或引發的損害概不負責 (包括 營利或資料損失);不論這是基於合約、侵權或其他法律理論。 除了法律允許的範圍之外,不得排除、限制或修改本聲明中包含的保固條款,此外,只要您購買 HP 產 品,就賦予了這些法律權利。 ZHTW HP 頂級防護保固 (Premium P
Color LaserJet 熱凝器組件、傳送組件和滾筒組件有限保固聲 明 HP 茲保證自購買日起的指定期限內,本 HP 產品在材料與技術上沒有缺陷,直到印表機在控制面板上 顯示耗材即將用盡訊息指示為止。 本保固不適用於以下原因所引起的產品缺陷:(a) 再翻修、再製或以任何其他方式修改,(b) 不當使用、 不適當的儲存或是在不符合印表機產品操作規格的情況下作業所導致的問題,或 (c) 一般使用所造成的 耗損。 若要取得保固服務,請將產品送回產品的購買地點(並附上問題的詳細書面資料)或直接聯繫 HP 客戶 服務。HP 可選擇以無缺陷的產品來替換或是依採購價格退還您價款。 在當地法律允許的範圍內,上述保固是唯一的,其他明示或暗示的、書面或口頭的保固或條款均無效; HP 特別否認對任何銷售合適性、滿意品質以及適合特定用途的暗示性保固或條款。 在當地法律允許的範圍內,HP 或其供應商對於所引起的直接、特殊、偶發或引發的損害概不負責(包 括營利或資料損失);不論這是基於合同、侵權或其他法律理論。 除了法律允許的範圍之外,本聲明中包含的保固條款不得拒絕、限制或修改,並且只要您購買 HP 產品, 就賦予了這些法定權利。
使用者授權合約 使用本軟體產品之前請仔細閱讀:本使用者授權合約(簡稱「合約」)是 (a) 您(個人或您所代表的實 體)與 (b) Hewlett-Packard Company(簡稱「HP」)簽訂的合約,規範您使用軟體產品(簡稱「軟 體」)的行為。若您與 HP 或其「軟體」供應商另行簽訂授權合約,包括線上文件的授權合約,則本「合 約」無效。「軟體」一詞可能包含 (i) 相關媒體、(ii) 使用者指南與其他印刷資料以及 (iii)「線上」或電子 文件(統稱「使用者文件」)。 您必須同意「合約」的所有條款與條件才能獲得「軟體」所附之權利。只要安裝、複製、下載或以其他 方式使用「軟體」,即代表您同意本「合約」約束。若您不接受本「合約」,請勿安裝、下載或以其他 方式使用「軟體」。若您購買「軟體」但不同意本「合約」,請在十四天內將「軟體」退回購買地點並 全額退款;若軟體已經安裝或隨附於其他 HP 產品,您可以退回完整未使用的產品。 1.
照 HP 的隱私政策。HP 將不會使用這種形式的資訊來識別您的身份,除非為了改善您的「使用」體驗 或提供支援服務。 8. 責任限制。不管您遭受多大的損害,依照「合約」規定之責任以及對所獲唯一補償之規定,HP 及其 供應商只能為您提供您為本產品所支付的實際金額或 5 美金(擇優選取較高者)。依適用法允許的最大 限度,HP 或其供應商絕不為因使用或無法使用本「軟體」而導致之任何特殊、伴隨產生、間接或必然 的損害情形負責 (包括損失利益、損失資料、營業中斷、人員受傷或喪失隱私)。即使 HP 或任何供應 商事先即被告知這類損害可能發生,即使上述補償無法達到最初目的時亦同。某些國家/地區或其他管轄 國家/地區不允許排除或限制伴隨產生或必然損害的責任,故上述限制或排除條款可能不適用。 9. 美國政府客戶。若您是美國政府實體,FAR 12.211 和 FAR 12.212 一致,「商業電腦軟體」、「電 腦軟體文件」和「商業項目技術資料」皆依據適用的 HP 商業授權合約進行授權。 10.
客戶自行維修保固服務 HP 產品的設計採用許多客戶自行維修 (CSR) 零件,以便將維修時間縮為最短,並在執行瑕疵零件的更 換方面提供較大的彈性。如果在診斷期間 HP 確認可使用 CSR 零件來完成維修,則會將該零件直接寄 送給您以便更換。CSR 零件有兩種類型: 1) 客戶自行維修為必要性的零件。如果您要求 HP 更換這些 零件,您必須為此項服務的運輸與人工成本付費。2) 客戶自行維修為選擇性的零件。這些零件也為客戶 自行維修而設計。但是,如果您要求 HP 為您更換,則依據您產品的指定保固服務類型,可免費為您更 換。 依據零件供貨與地理許可的條件下,將運送 CSR 零件於下一個營業日交付。在地理許可的條件下,可 額外付費而提供當日或 4 小時交付。如果您需要協助,您可以連絡 HP 技術支援中心,將有技師透過電 話協助您。HP 將於 CSR 更換零件隨附的材料中,指定是否必須將瑕疵零件送還 HP。如果必須將瑕疵 零件送還 HP,您必須在指定的期間內將瑕疵零件送還 HP;此期間通常是 5 個營業日。瑕疵零件必須 與 HP 運送材料中的相關文件一併送還。若未能送還瑕疵零件,HP 可能會向您收取更換零件的費用。 若
客戶支援 在保固期內免費獲得您所在國家/地區的電話支援 國家/地區電話號碼可在產品包裝盒內的傳單紙或 www.hp.com/ support/ 上找到。 事先備好產品名稱、序號、購買日期及問題描述。 取得 24 小時網際網路支援 www.hp.com/support/cljcp4025 或 www.hp.com/support/ cljcp4525 取得搭配 Macintosh 電腦使用的產品支援 www.hp.com/go/macosx 下載軟體公用程式、驅動程式及電子版資訊 www.hp.com/go/cljcp4025_software 或 www.hp.com/go/ cljcp4525_software 訂購其他 HP 服務或維護合約 www.hp.
C ZHTW 產品規格 ● 實體規格 ● 電力消耗、電氣規格與聲波發射 ● 環境規格 219
實體規格 表格 C-1 產品尺寸 產品 高度 深度 寬度 重量 HP Color LaserJet CP4025n 420 公釐 522 公釐 540 公釐 38.5 公斤 HP Color LaserJet CP4025dn 420 公釐 522 公釐 540 公釐 38.5 公斤 HP Color LaserJet CP4525n 420 公釐 522 公釐 540 公釐 38.5 公斤 HP Color LaserJet CP4525dn 420 公釐 522 公釐 540 公釐 38.5 公斤 HP Color LaserJet CP4525xh 964 公釐 651 公釐 662 公釐 64.
電力消耗、電氣規格與聲波發射 請參閱 www.hp.com/go/cljcp4025_regulatory 或 www.hp.
環境規格 環境狀況 建議 允許 溫度 (產品與碳粉匣) 17° 至 27°C (62.6° 至 80.
D ZHTW 法規資訊 ● FCC 規章 ● 環保產品引導計劃 ● 一致性聲明 ● 安全聲明 223
FCC 規章 此設備經測試證明符合 FCC 規則第 15 節中關於 A 級數位裝置的限制。 這些限制旨在提供合理保護以 避免居住環境中的有害干擾。 此設備會產生、使用並散發射頻能量,如果未遵照說明手冊安裝與使用, 可能會對無線電通訊造成有害干擾。 在住宅區操作此裝備可能會導致有害干擾,使用者需要自行解決干 擾。 附註: 未經 HP 明確認可而任意變更或修理本印表機,可能會導致使用者喪失本設備之使用權。 護罩介面纜線的使用,必須遵守 FCC 規則第 15 篇的 A 級限制。 物質表(臺灣) 224 附錄 D 法規資訊 ZHTW
環保產品引導計劃 保護環境 Hewlett-Packard Company 致力於以環保方式提供優質產品。本產品在設計上具有多種優點,可儘量減 少產品對環境的影響。 臭氧的產生 本產品不會產生可察覺到的臭氧 (O3)。 耗電量 本產品處於「就緒」與「睡眠」模式時,耗電量會大幅下降,這樣可節省自然資源,亦可節省金錢,並 且不會對本產品的高效能產生任何影響。請參閱產品資料單或規格單以確定本產品的 ENERGY STAR® 認證狀態。下列網站上亦會列出合格的產品: www.hp.
退回多個碳粉匣 (一個以上碳粉匣) 1. 將每個 HP LaserJet 碳粉匣裝入原來的包裝盒與包裝袋。 2. 使用捆紮膠帶或包裝膠帶將盒子捆在一起。包裝可能重達 31 公斤 (70 磅)。 3. 使用一個預付郵資的運送標籤。 或 1. 使用自己合適的盒子或向 www.hp.com/recycle 或 1-800-340-2445 索取免費的成批收集盒 (可容納 重達 31 公斤 (70 磅) 的 HP LaserJet 碳粉匣)。 2. 使用一個預付郵資的運送標籤。 1. 將 HP LaserJet 碳粉匣裝入原來的包裝盒與包裝袋。 2. 在包裝箱正面貼上運送標籤。 單個回收 運送 對於回收退回的所有 HP LaserJet 碳粉匣,請在下次送貨或取貨時將包裝交給 UPS,或將其交給授權 UPS 回收中心。如需瞭解當地 UPS 回收中心的位置,請致電 1-800-PICKUPS 或瀏覽 www.ups.
HP Color LaserJet Enterprise CP4020-CP4520 系列 重量 0.8 g 位置 在電路板上 使用者可拆換式 否 若 要 取 得 回 收 資訊 , 請 造 訪 www.hp.com/recycle ,或 接 洽 當 地 管理 機 關 或 美 國電 子 工 業 協 會 : http://www.eiae.org。 歐盟內個人家庭使用者廢棄設備處理 在產品或其包裝上若有此符號則表示本產品不得與其他家居廢棄物一起丟棄。您必須將廢棄設備送至回 收廢棄電氣與電子設備的指定收集點以進行處理。分開收集與回收廢棄設備,有助於保護自然資源,並 確保以保護人體健康與環境的方式進行回收。如需更多關於回收廢棄設備地點的資訊,請聯絡當地市公 所、家居廢棄物處理服務中心或您購買該產品的商店。 化學物質 HP 致力於為客戶提供有關我們產品中化學物質符合法律要求所需的資訊,如 REACH (Regulation EC No 1907/2006 of the European Parliament and the Council)。您可以在下列網址找到有關本產品的化學 物質資訊報告: www.
● HP 報廢產品的回收與循環再利用計劃 ● 材料安全資料表 請造訪 www.hp.com/go/environment 或 www.hp.
一致性聲明 一致性聲明 根據 ISO/IEC 17050–1 與 EN 17050–1, DoC#: BOISB-0806-00-rel.1.
安全聲明 雷射安全 美國食品藥物管理局之醫療器材與輻射保健中心 (CDRH) 自 1976 年 8 月 1 日開始實施雷射產品的相關 規定。在美國境內銷售的產品必須強制遵守相關規定。本裝置依據美國健康與人類服務部 (DHHS) 之輻 射產生標準的輻射控制健康及安全法令 (1968 年制定) 認定為「1 級」雷射產品。本裝置內發出的輻射 完全侷限於護罩及外蓋內,一般使用過程中雷射光束完全無法散佈出去。 警告! 除本使用者手冊中指定的操作外,其他任何管制、調整或執行程序皆有可能讓您受到有害輻射的 危害。 加拿大 DOC 規則 Complies with Canadian EMC Class A requirements. « Conforme à la classe A des normes canadiennes de compatibilité électromagnétiques. « CEM ».
EMC 聲明 (韓國) EMI 聲明 (臺灣) 芬蘭雷射聲明 Luokan 1 laserlaite Klass 1 Laser Apparat HP Color LaserJet CP4025n, CP4025dn, CP4525n, CP4525dn, CP4525xh, laserkirjoitin on käyttäjän kannalta turvallinen luokan 1 laserlaite. Normaalissa käytössä kirjoittimen suojakotelointi estää lasersäteen pääsyn laitteen ulkopuolelle. Laitteen turvallisuusluokka on määritetty standardin EN 60825-1 (1994) mukaisesti.
物質表(中國) 232 附錄 D 法規資訊 ZHTW
索引 符號/數字 10 x 15 公分紙張 列印 (Windows) 109 1 號紙匣 卡紙 164 自動紙張感應 85 容量 73 雙面列印 53 2 號紙匣 卡紙 164 容量 73 3 號紙匣 卡紙 164 4 x 6 英吋紙張 列印 (Windows) 109 D DHCP 27 DIMM 確認安裝 154 DIMM (雙排直插式記憶體模組) 安裝 149 零件編號 209 DLC/LLC 28 DNS 設定 27 E EPS 檔案, 故障排除 204 Explorer, 支援的版本 HP 嵌入式 Web 伺服器 F FCC 規章 224 H HP Easy Color 使用 125 停用 125 ZHTW 133 HP Easy Printer Care 下載 43 支援的作業系統 43 支援的瀏覽器 43 使用 44 開啟 131 說明 43 選項 131 HP Jetdirect 列印伺服器 安裝 154 機型隨附 2 HP Universal Print Driver 38 HP Utility 49 HP Utility, Macintosh 49 HP-UX 軟體 45 HP W
P PCL 驅動程式 通用 38 PostScript 印表機描述 (PPD) 檔 隨附 49 PPD 隨附 49 Proxy 伺服器設定 28 PS 模擬驅動程式 37 R RGB 設定 128 S Solaris 軟體 45 sRGB 設定值 128 T TCP/IP 手動設定 IPv4 參數 61 手動設定 IPv6 參數 61 支援的作業系統 56 TCP/IP 設定 26 U UNIX 軟體 45 USB 組態 57 USB 連接埠 Macintosh 疑難排解 204 疑難排解 199 W Web 瀏覽器需求 HP 嵌入式 Web 伺服器 133 Windows 支援的作業系統 36 安裝軟體 57, 61 通用列印驅動程式 38 解決問題 202 驅動程式支援的 37 驅動程式設定值 41 變更紙張類型與尺寸 69 一畫 一致性聲明 229 乙太網路卡 5 三畫 子網路遮罩 61 234 索引 小尺寸紙張 列印 (Windows) 109 工作 Macintosh 設定 50 工作, 列印 暫時儲存 (Windows) 116 儲存永久保密副本 (Windows) 116 儲存永久副本
光面紙, 支援 120 列印 取消工作 88 設定 (Mac) 51 設定 (Windows) 89 速度規格 4 疑難排解 199 儲存的工作 114 列印工作 暫時儲存 (Windows) 116 儲存永久副本 (Windows) 116 儲存暫時副本 (Windows) 116 列印功能表 17 列印伺服器卡 安裝 154 列印匣 更換 143 列印品質 改善 (Windows) 93 疑難排解 196 列印紙材 在 1 號紙匣中裝入 77 印表機設定 設定 17 印表機語言 5 印表機驅動程式 (Mac) 設定 51 疑難排解 203 變更設定值 49 印表機驅動程式 (Windows) 支援 37 設定 89 選擇 198 變更設定 41 名稱, 工作 指定 (Windows) 117 回收 HP 列印耗材回收與環保計 劃 143 地圖, 列印 120 字型 EPS 檔案, 故障排除 204 上傳 Macintosh 50 永久資源 154 隨附 5 字體 包含 5 存放 碳粉匣 143 ZHTW 安全性 加密硬碟 137 設定 26 安全性功能 5, 60 安全插槽 位置 8 安全聲明 230
狀態 HP Easy Printer Care 131 HP Utility, Macintosh 49 HP 嵌入式 Web 伺服器 50 Macintosh 服務標籤 54 訊息, 類型 163 空白頁 疑難排解 199 芬蘭雷射安全聲明 231 表格 列印 (Windows) 95 附件 訂購 208 零件編號 209 非 HP 耗材 143 九畫 信封 卡紙 194 在 1 號紙匣中裝入 77 裝入方向 74 信紙 列印 (Windows) 95 保固 客戶自行維修 217 產品 212 碳粉匣 213 保留, 工作 可用的模式 113 設定選項 (Windows) 115 保密工作 永久儲存 (Windows) 116 保證 授權 215 品質 疑難排解 196 客戶支援 HP 印表機公用程式頁 50 HP 嵌入式 Web 伺服器連 結 135 線上 134 封面 使用不同的紙張列印 (Windows) 100 封面頁 列印 (Mac) 51 按鈕, 控制面板 位置 9 236 索引 按鍵, 控制面板 位置 9 指示燈 控制面板 9 故障排除 EPS 檔案 204 投影片 194 重複出現瑕疵
更換 145 狀態, 以 HP Utility 檢視 49 狀態, 透過 HP 嵌入式 Web 伺服 器檢視 50 非 HP 143 訂購 208 記憶體錯誤 164 透過 HP 嵌入式 Web 伺服器訂 購 135 零件編號 209 管理 15 耗材, 狀態 HP Easy Printer Care 131 耗材狀態, 服務標籤 Macintosh 54 耗材狀態頁 說明 14, 130 耗材訊息 設定 15 記憶裝置 位置 146 說明 143 記憶體 不足 165, 177 功能 4 永久資源 154 永久儲存錯誤訊息 167 耗材錯誤 164 零件編號 209 確認安裝 154 隨附 2, 49 記憶體 DIMM 安全性 139 記憶體不足 165, 177 訊息 依字母順序列出的清單 163 電子郵件警示 50 數字清單 154, 164 類型 163 十一畫 停止列印工作 88 停止按鈕 9 商業圖形 列印 120 彩色 sRGB 128 以灰階列印 124 以灰階列印 (Windows) 90 ZHTW 列印彩色範例 126 調整 124 控制列印工作 85 控制面板 I/O 功能表 26
嵌入式 Web 伺服器 (EWS) 功能 133 指定密碼 137 提示 iii 測試 網路 29 無汞產品 226 硬碟 加密 137 訂購 209 零件編號 209 註 iii 診斷程式 網路 29 診斷程式功能表 32 進紙匣 設定 14 開啟印表機驅動程式 (Windows) 89 開關按鈕, 位置 6 韌體, 下載新版 158 十三畫 溫度需求 222 節能設定 140 裝入 1 號紙匣 77 2 號紙匣 79, 80, 82 3、4、5 號紙匣 79, 80 裝入小型尺寸 82 裝入紙張 77 裝置狀態 Macintosh 服務標籤 54 裝置尋找 59 解決 直接連線問題 200 網路問題 200 解決方法 品質故障排除 196 解決方案 規格 4 解決問題 Windows 問題 202 訊息, 類型 163 電子郵件警示 50 網路 29 解析度 選擇 (Windows) 94 解除安裝 Mac 軟體 48 238 索引 解除安裝 Windows 軟體 42 資料指示燈 位置 9 資訊功能表 14 資訊頁 43 資訊標籤, HP 嵌入式 Web 伺服 器 133 資源儲存 154 載入
設定值, 檢視 62 設定值, 變更 62 通訊協定 26 連結速度設定 31 連線功能 5 診斷程式 29 裝置尋找 59 預設閘道 61 隨附列印伺服器 2 網路, 有線 安裝產品 60 網路標籤, HP 嵌入式 Web 伺服 器 135 臺灣 EMI 聲明 231 語言, 印表機 5 說明 列印選項 (Windows) 89 使用說明功能表 12 十五畫 增強 I/O (EIO) 卡 設定 26 緩衝區溢位 165 增強型 I/O (EIO) 卡 安裝 154 零件編號 209 標準出紙槽 容量 4 標語, 列印 120 標籤 列印 (Windows) 97 歐盟, 廢棄處理 227 熱凝器 卡紙 164 錯誤訊息 166 線上支援 134 緩衝區溢位錯誤 165 調整文件大小 Macintosh 51 Windows 102 十六畫 橫向 選擇, Windows 111 機型, 功能 2 輸出品質 疑難排解 196 錯誤 軟體 201 ZHTW 錯誤訊息 依字母順序列出的清單 163 電子郵件警示 50 數字清單 154, 164 類型 163 隨附的 TrueType 字型 5 隨附電池 22
二十五畫以上 纜線, USB 零件編號 209 疑難排解 199 240 索引 ZHTW
© 2009 Hewlett-Packard Development Company, L.P. www.hp.
