User Guide - Windows 8

Extracción de la cubierta de servicio
Extraiga la cubierta de servicio para acceder a la ranura del módulo de memoria, a la unidad de disco
duro, a la etiqueta normativa y a otros componentes.
Para extraer la cubierta de servicio:
1. Extraiga la batería (consulte
Inserción o extracción de la batería en la página 43).

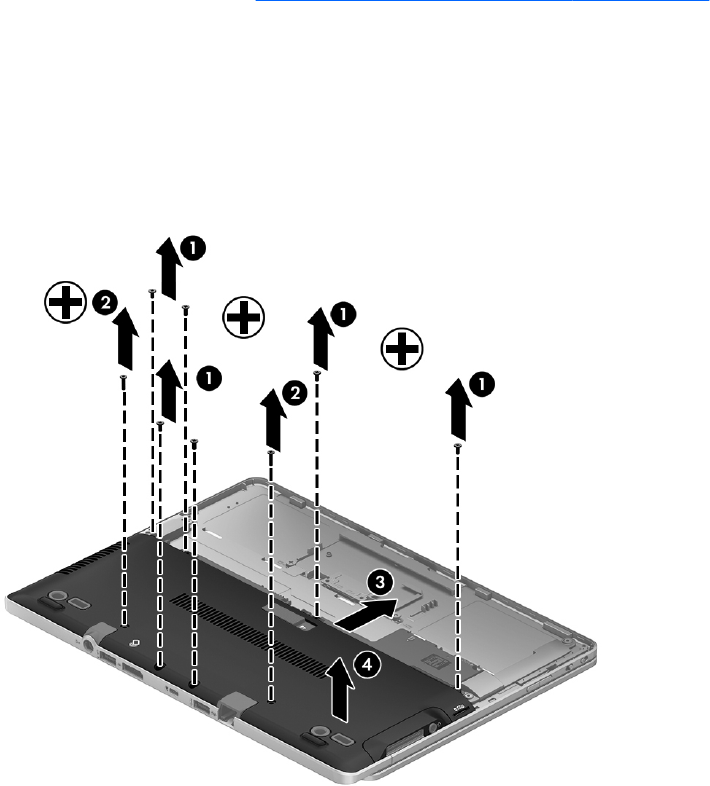

2. Con el compartimiento de servicio orientado hacia usted, retire los tres tornillos de fijación del
centro de la unidad y los dos tornillos del borde de la unidad (1). Los dos tornillos que se
encuentran en la parte frontal de la unidad tienen cubiertas de goma que habrá que retirar antes
de acceder a los tornillos. Luego, retire los dos tornillos en el medio de la cubierta de servicio
(2).
3. Antes de continuar, es posible que tenga que extraer el receptáculo de la tarjeta micro SD.
Deslice la cubierta de servicio hacia la parte frontal del equipo (3) y levántela (4) para extraerla.
54 Capítulo 8 Unidades
