Prípojky na systémovej doske

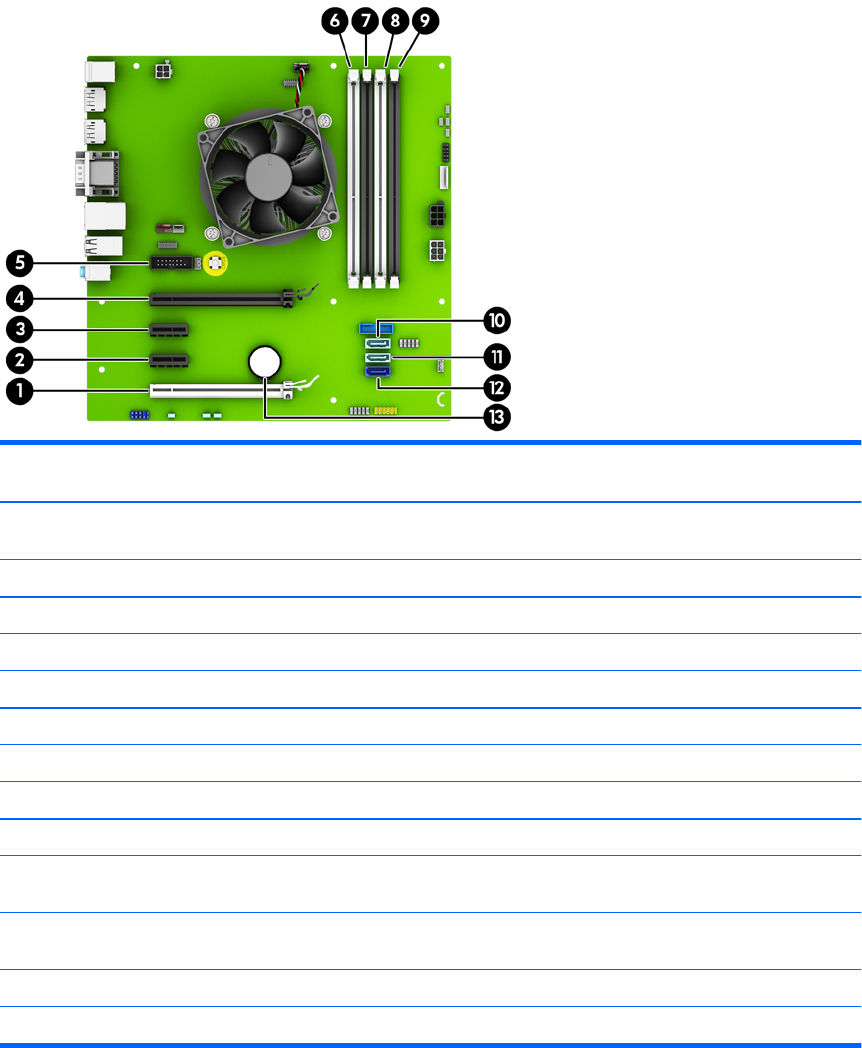

Na identifikáciu konektorov na systémovej doske použite nasledujúci obrázok a tabuľku pre váš model.
Číslo Konektor systémovej dosky Štítok systémovej
dosky
Farba Súčasť
1 PCI Express x16 Gen 2 zaradená
do zásuvky x4
X4PCIEXP biela Rozširujúca karta
2 PCI Express x1 Gen 2 X1PCIEXP2 čierna Rozširujúca karta
3 PCI Express x1 Gen 2 X1PCIEXP1 čierna Rozširujúca karta
4 PCI Express x16 Gen 3 X16PCIEXP čierna Rozširujúca karta
5Sériový port COMB čierna Druhý voliteľný sériový port
6 DIMM4 (kanál A) DIMM4 biela Pamäťový modul
7 DIMM3 (kanál A) DIMM3 čierna Pamäťový modul
8 DIMM2 (kanál B) DIMM2 biela Pamäťový modul
9 DIMM1 (kanál B) DIMM1 čierna Pamäťový modul
10 SATA 3.0 SATA2 svetlomodrá Ľubovoľné zariadenie SATA iné než
primárny pevný disk
11 SATA 3.0 SATA1 svetlomodrá Ľubovoľné zariadenie SATA iné než
primárny pevný disk
12 SATA 3.0 SATA0 tmavomodrá Primárny pevný disk
13 Batéria BAT čierna Batéria
12 Kapitola 2 Inovácie hardvéru
