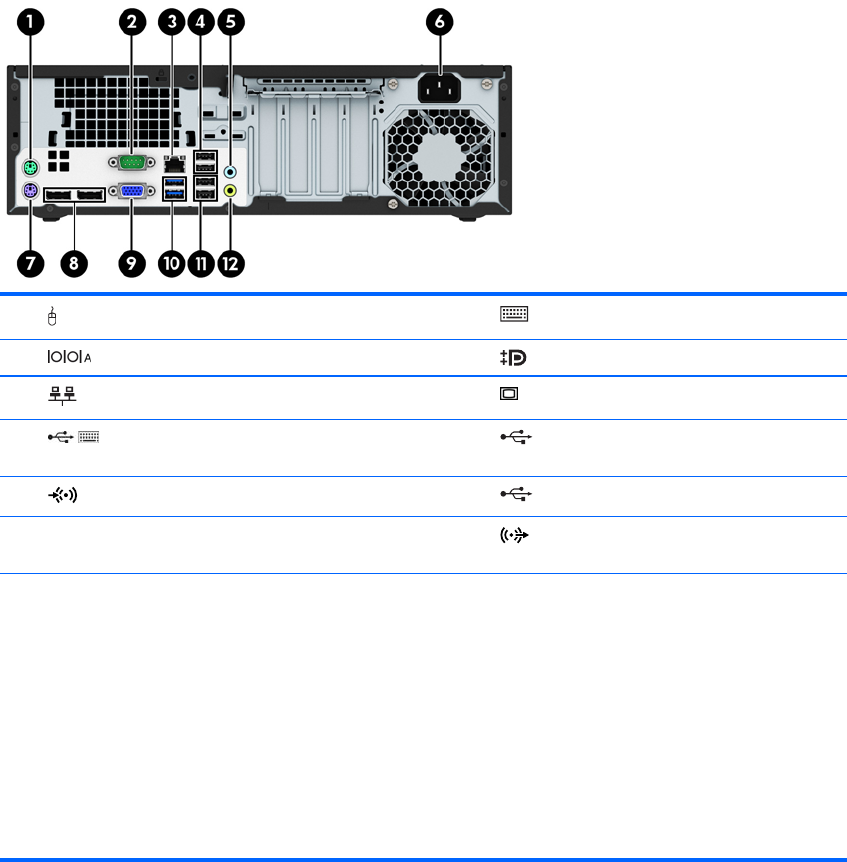

Súčasti na zadnom paneli
1 Konektor pre myš PS/2 (zelený) 7 Konektor na klávesnicu PS/2 (fialový)
2
Sériový konektor 8 Konektory DisplayPort monitora
3
Sieťový konektor RJ-45 9 Konektor monitora VGA
4
Porty USB 2.0 s funkciou prebudenia z S4/S5
(čierne)
10 Porty USB 3.0 (modré)
5
Konektor na vstup zvuku (modrý) 11 Porty USB 2.0 (čierne)
6 Konektor na napájací kábel 12
Konektor na výstup zvuku pre napájané
zvukové zariadenia (zelený)
POZNÁMKA: Voliteľný druhý sériový port alebo aj voliteľný paralelný port môžete získať od spoločnosti HP.
Ak používate klávesnicu USB, spoločnosť HP odporúča pripojenie klávesnice k jednému z portov USB 2.0 s funkciou prebudenia
z S4/S5. Funkcia prebudenia z S4/S5 je tiež podporovaná na konektore PS/2, ak je v systéme BIOS v položke F10 Setup
(Nastavenie F10) povolená.
Ak je zariadenie zapojené do modrého konektora pre zvukový vstup, objaví sa dialógové okno s otázkou, či chcete konektor
použiť pre zariadenie so zvukovým vstupom alebo pre mikrofón. Konektor môžete kedykoľvek prekonfigurovať dvojitým
kliknutím na ikonu Audio Manager na paneli úloh systému Windows.
Ak je nainštalovaná grafická karta v jednej zo zásuviek systémovej dosky, video konektory na grafickej karte a na integrovanej
grafike na systémovej doske je možné používať súčasne. Pri takejto konfigurácii bude avšak zobrazovať správy POST len
obrazovka pripojená k samostatnej grafickej karte.
Grafickú kartu systémovej dosky možno vypnúť zmenou nastavení v pomôcke Computer Setup.
