Moderkortsanslutningar

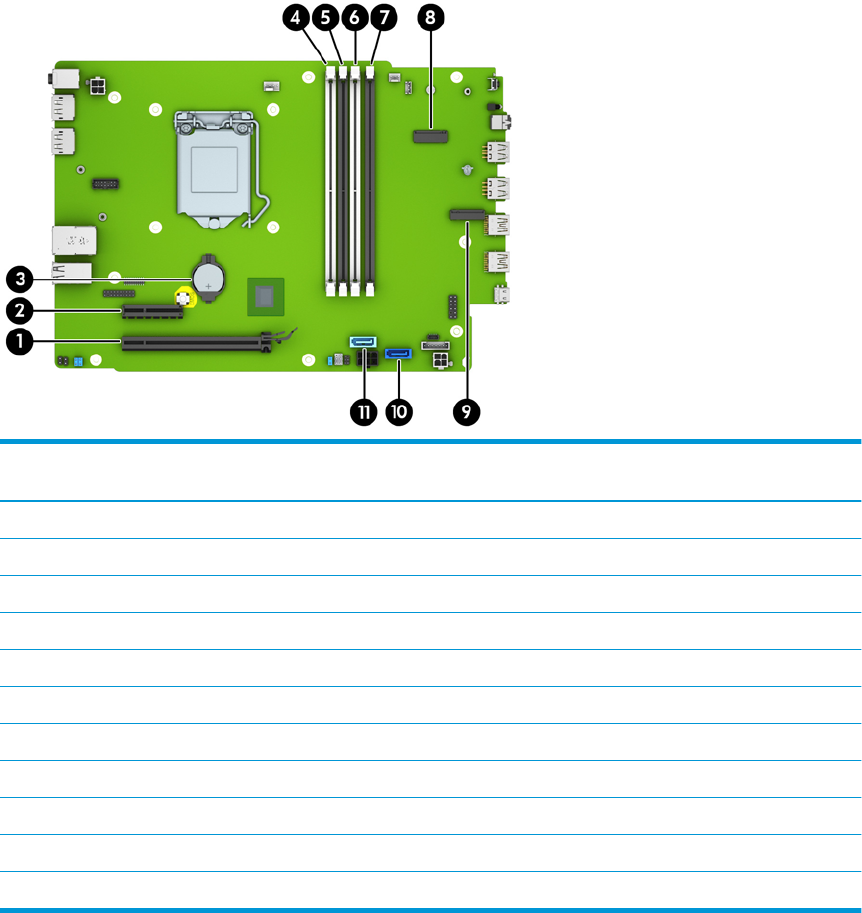

Identiera moderkortets anslutningar för din modell med hjälp av följande illustration och tabell.
Pun
kt
Moderkortskontakt Moderkortsetikett Färg Komponent
1 PCI Express x16 X16PCIEXP Svart Expansionskort
2 PCI Express x4 X4PCIEXP Svart Expansionskort
3 Batteri BAT Svart Batteri
4 DIMM4 (kanal A) DIMM4 Vit Minnesmodul
5 DIMM3 (kanal A) DIMM3 Svart Minnesmodul
6 DIMM2 (kanal B) DIMM2 Vit Minnesmodul
7 DIMM1 (kanal B) DIMM1 Svart Minnesmodul
8 M.2 WLAN WLAN Svart M.2 WLAN-kort
9 M.2 SSD-enhet SSD-enhet Svart M.2 SSD-lagringskort
10 SATA 3.0 SATA0 Mörkblå Hårddisk
11 SATA 3.0 SATA1 Ljusblå Optisk enhet
Moderkortsanslutningar 13
