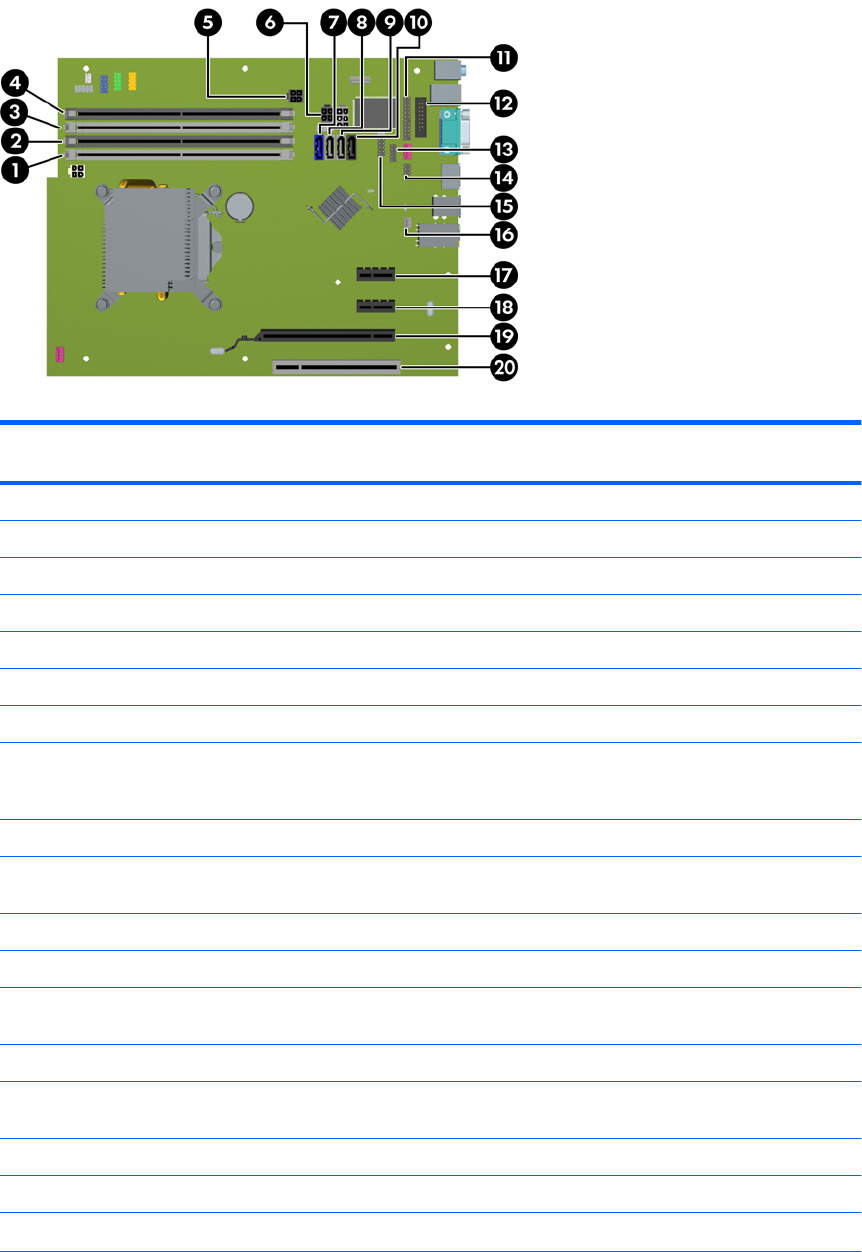

Figura 4-8 Conexiuni placă de sistem seria 6200 Pro
Tabelul 4-2 Conexiuni placă de sistem seria 6200 Pro
Nr. Conector pe placa de
sistem
Etichetă pe placa de
sistem
Culoare Componentă
1 DIMM4 (canal A) DIMM4 alb Modul de memorie
2 DIMM3 (canal A) DIMM3 negru Modul de memorie
3 DIMM2 (canal B) DIMM2 alb Modul de memorie
4 DIMM1 (canal B) DIMM1 negru Modul de memorie
5 Power (Alimentare) SATAPWR0 negru Unităţi optice SATA
6 Power (Alimentare) SATAPWR1 Unităţi hard disc SATA
7 SATA 3.0 SATA0 bleumarin Unitate de disc principală
8 SATA 2.0 SATA1 alb Unitate de disc secundară sau
unitate optică secundară dacă există
cablu adaptor eSATA
9 SATA 2.0 SATA2 alb Disc optic principal
10 eSATA ESATA negru Cablu adaptor eSATA sau unitate
optică secundară
11 Port paralel PAR negru Port paralel
12 Port serial COMB negru Port serial
13 USB MEDIA negru Dispozitiv USB, cum ar fi un cititor
de carduri media
14 Dispozitiv de securizare HLCK negru Dispozitiv de securizare
15 USB MEDIA2 negru Dispozitiv USB, cum ar fi un cititor
de carduri media
16 Senzor pentru capac HSENSE alb Senzor pentru capac
17 PCI Express x1 X1PCIEXP1 negru Card de extensie
18 PCI Express x1 X4PCIEXP negru Card de extensie
102 Capitolul 4 Actualizări hardware Small Form Factor (SFF) ROWW
