Dacă instalați o unitate de disc de 2,5 inci în oricare dintre cele două suporturi de jos
(suporturile 5 și 6), realizați pașii următori:
◦
Montați patru șuruburi de ghidare de montaj cu izolaţie 6-32 la cutia unității (două pe
fiecare parte).

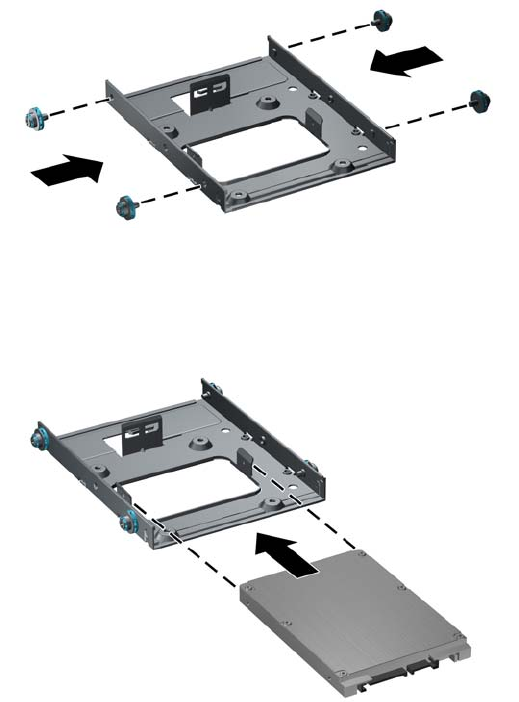

Figura 2-26 Montarea șuruburilor de ghidare cu izolație la cutia unității de 2,5 inci
◦ Montați unitatea în slot-ul de pe cutia unității cu placa PCA cu fața în jos, aliniind cele
trei taburi de pe suport cu unitatea. Conectorii de alimentare și de date de pe unitate
trebuie să fie orientați corect.
Figura 2-27 Montarea unității de disc în cutia unității
