Tabelul 3-1 Conexiuni placă de sistem seria 8200 Elite (Continuare)
Nr. Conector pe placa de
sistem
Etichetă pe placa de
sistem
Culoare Componentă
16 Senzor pentru capac HSENSE alb Senzor pentru capac
17 PCI Express x1 X1PCIEXP1 negru Card de extensie
18 PCI Express x16 adaptată la
x4
X4PCIEXP alb Card de extensie
19 PCI Express x16 X16PCIEXP negru Card de extensie
20 PCI PCI alb Card de extensie

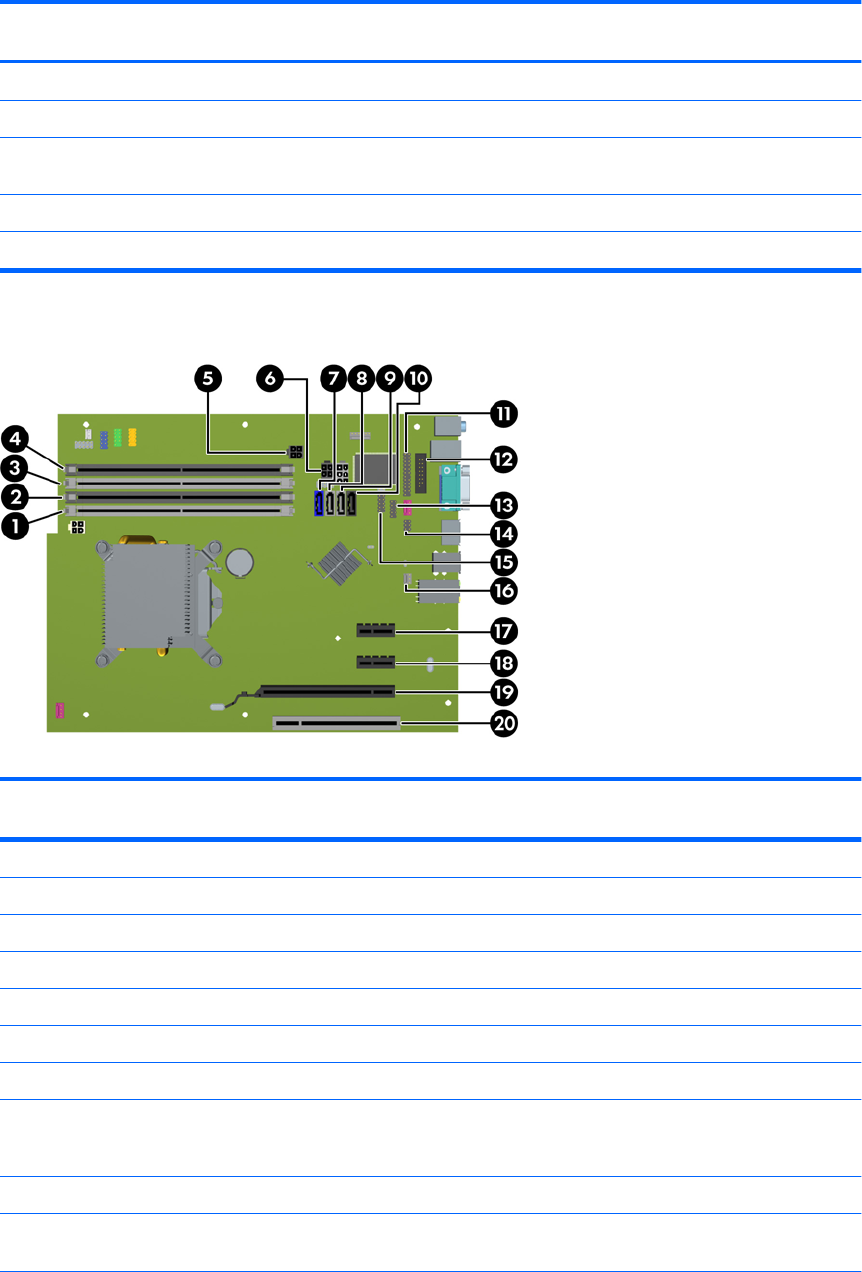

Figura 3-8 Conexiuni placă de sistem seria 6200 Pro
Tabelul 3-2 Conexiuni placă de sistem seria 6200 Pro
Nr. Conector pe placa de
sistem
Etichetă pe placa de
sistem
Culoare Componentă
1 DIMM4 (canal A) DIMM4 alb Modul de memorie
2 DIMM3 (canal A) DIMM3 negru Modul de memorie
3 DIMM2 (canal B) DIMM2 alb Modul de memorie
4 DIMM1 (canal B) DIMM1 negru Modul de memorie
5 Power (Alimentare) SATAPWR0 negru Unităţi optice SATA
6 Power (Alimentare) SATAPWR1 Unităţi hard disc SATA
7 SATA 3.0 SATA0 bleumarin Unitate de disc principală
8 SATA 2.0 SATA1 alb Unitate de disc secundară sau
unitate optică secundară dacă există
cablu adaptor eSATA
9 SATA 2.0 SATA2 alb Disc optic principal
10 eSATA ESATA negru Cablu adaptor eSATA sau unitate
optică secundară
64 Capitolul 3 Actualizări Hardware Microturn (MT) ROWW
