Instalarea unei unităţi de disc în suportul intern pentru unităţi
NOTĂ: Sistemul nu acceptă unităţi de disc Parallel ATA (PATA).
1. Demontaţi/eliberaţi orice dispozitiv de securitate care împiedică deschiderea computerului.
2. Scoateţi din computer toate suporturile amovibile, precum CD-urile sau unităţile flash USB.
3. Opriţi computerul prin intermediul sistemului de operare, apoi opriţi toate dispozitivele externe.
4. Deconectaţi de la priză cablul de alimentare şi deconectaţi toate dispozitivele externe.
ATENŢIE: Indiferent de starea alimentării, tensiunea este întotdeauna prezentă la placa de
sistem, atâta timp cât sistemul este conectat la o priză activă de c.a. Trebuie să deconectaţi
cablul de alimentare, pentru a evita deteriorarea componentelor interne ale computerului.
5. Scoateţi panoul de acces.
6. Montați șuruburi de ghidare pe părțile laterale ale unității. Pentru o unitate de 2,5 inci trebuie să
folosiți o cutie suport a unității.
NOTĂ: Unitatea de disc utilizează şuruburi de ghidare de montaj cu izolaţie 6-32. Pe exteriorul
docurilor pentru unităţi de disc sunt instalate patru şuruburi de ghidare suplimentare. Şuruburile
de ghidare de montaj cu izolaţie furnizate de HP sunt argintii şi albastre. Pentru o ilustrare a
amplasării şuruburilor de ghidare de montaj cu izolaţie 6-32 suplimentare, consultaţi
Instalarea şi
scoaterea unităţilor, la pagina 75.
Dacă înlocuiţi o unitate, transferaţi şuruburile de ghidare de la unitatea veche la cea nouă.
●
Dacă instalați o unitate de disc de 3,5 inci, folosiți patru șuruburi de ghidare de montaj cu
izolație (două pe fiecare parte a unității).

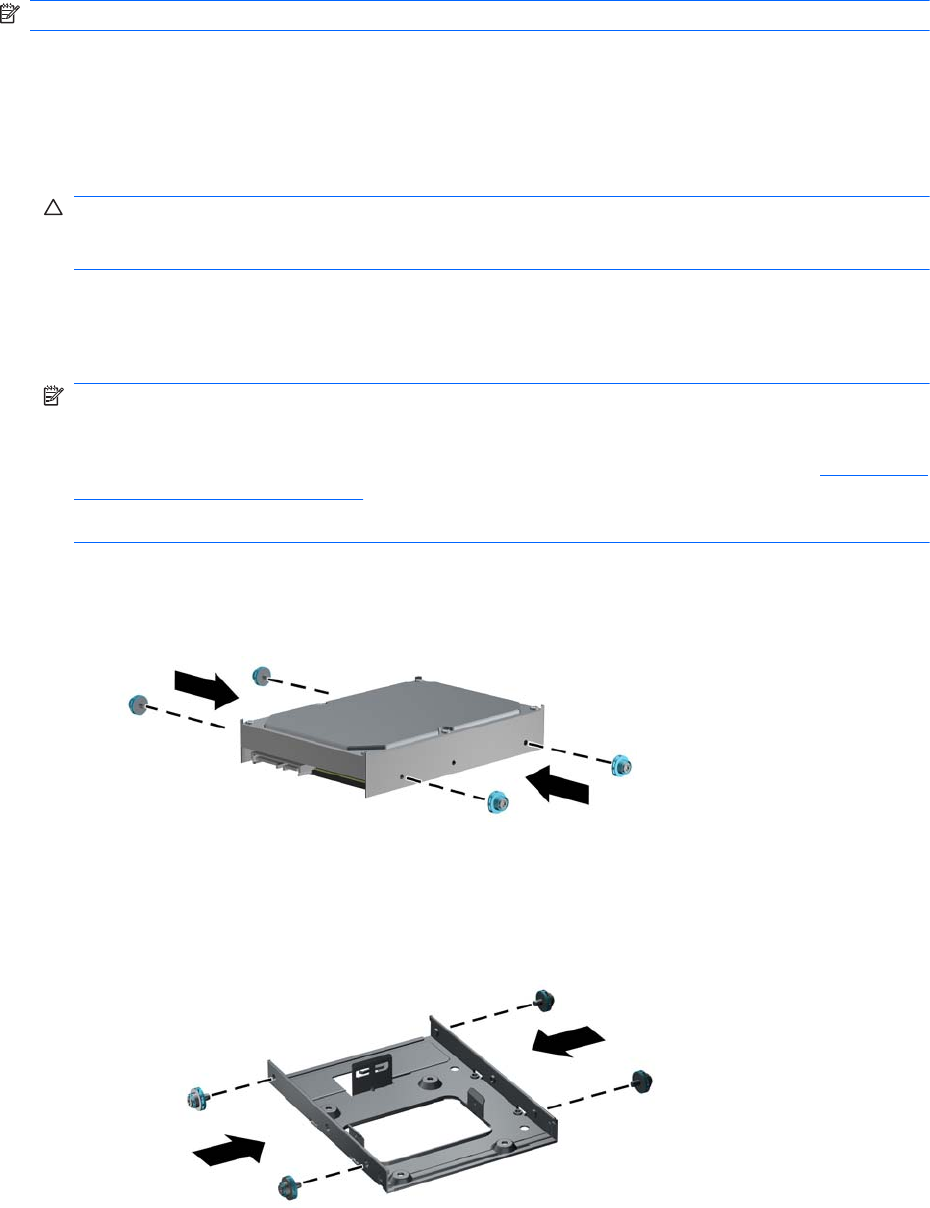

Figura 3-27 Instalarea șuruburilor de ghidare de montaj cu izolație la o unitate de 3,5 inci
●
Dacă instalați o unitate de disc de 2,5 inci:
◦
Montați patru șuruburi de ghidare de montaj cu izolaţie 6-32 albastre și argintii în cutia
unității (două pe fiecare parte).
Figura 3-28 Montarea șuruburilor de ghidare cu izolație la cutia unității de 2,5 inci
84 Capitolul 3 Actualizări Hardware Microturn (MT) ROWW
