Kompiuterio šoninio dangčio nuėmimas
Jei norite pasiekti vidinius komponentus, turite nuimti šoninį dangtį.
1. Išimkite / atkabinkite visus saugos įrenginius, kurie trukdo atidaryti kompiuterio dėžę.
2. Iš kompiuterio išimkite arba atjunkite visas keičiamąsias laikmenas, pavyzdžiui, kompaktinius
diskus arba USB atmintinės įrenginius.
3. Operacine sistema tinkamai išjunkite kompiuterį, tuomet išjunkite visus išorinius įrenginius.
4. Ištraukite maitinimo laidą iš maitinimo tinklo lizdo ir atjunkite visus išorinius įrenginius.
ĮSPĖJIMAS: jei sistema yra įjungta į veikiantį kintamosios srovės lizdą, sisteminėje plokštėje
visada yra įtampa, neatsižvelgiant į tai, ar kompiuteris įjungtas, ar išjungtas. Kad išvengtumėte
vidinių kompiuterio komponentų gedimo, turite ištraukti maitinimo laidą.
5. Jei kompiuteris yra pastatytas ant stovo, nukelkite jį ir paguldykite ant šono.
6. Pakelkite šoninio dangčio rankenėlę (1) ir atkelkite šoninį dangtį nuo kompiuterio (2).

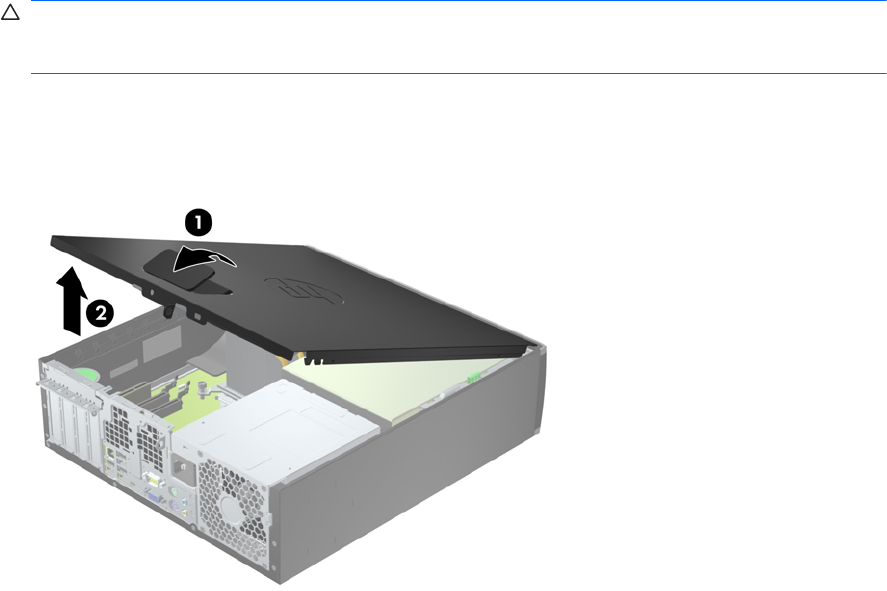

4-1 Iliustracija Kompiuterio šoninio dangčio nuėmimas
