Priekinio skydo nuėmimas
1. Nuimkite arba atjunkite visus saugos įrenginius, kurie neleidžia atidaryti kompiuterio.
2. Iš kompiuterio išimkite arba atjunkite visas keičiamąsias laikmenas, pavyzdžiui, kompaktinius
diskus arba USB atmintinės įrenginius.
3. Naudodami operacinę sistemą tinkamai išjunkite kompiuterį, tada išjunkite visus kitus išorinius
prietaisus.
4. Ištraukite maitinimo kabelį iš maitinimo lizdo ir atjunkite visus kitus išorinius prietaisus.
ĮSPĖJIMAS: neatsižvelgiant į tai, ar kompiuteris įjungtas, ar išjungtas, kai maitinimo laidas
įjungtas į veikiantį elektros lizdą, sistemos plokštėje yra įtampa. Kad išvengtumėte vidinių
komponentų pažeidimų, turite ištraukti maitinimo laidą.
5. Jei kompiuteris yra pastatytas ant stovo, nukelkite jį ir paguldykite ant šono.
6. Nuimkite kompiuterio šoninį dangtį.

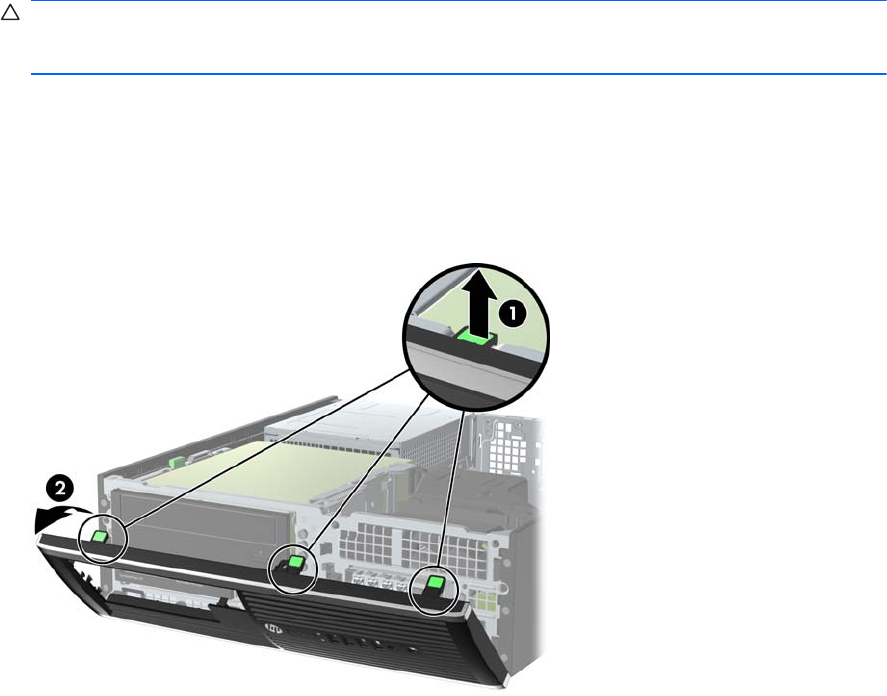

7. Atkelkite tris priekinio dangtelio (1) šone esančius fiksatorius, tada atlenkite dangtelį nuo korpuso
(2).
4-3 Iliustracija Priekinio skydo nuėmimas
Dangtelių nuėmimas
Kai kuriuose modeliuose yra dangteliai, dengiantys 3,5 ir 5,25 colių diskų nišas, kuriuos reikia nuimti
prieš įdedant naują diską. Dangtelio nuėmimas:
1. Nuimkite šoninį dangtį ir priekinį skydą.
